Abzweigkasten Abox HA 350 (48043501) Abox | Model bis 2024
Das Produkt ist nicht mehr lieferbar!

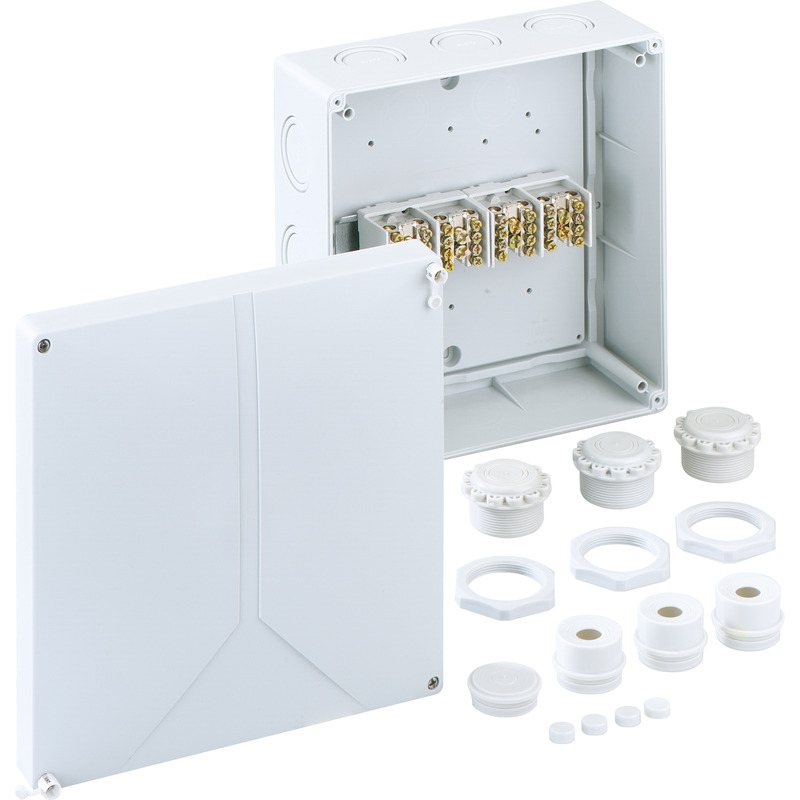

Abzweigkasten

Abox HA 350

Artikelnummer: 48043501 | Maße: 250 x 250 x 115 mm

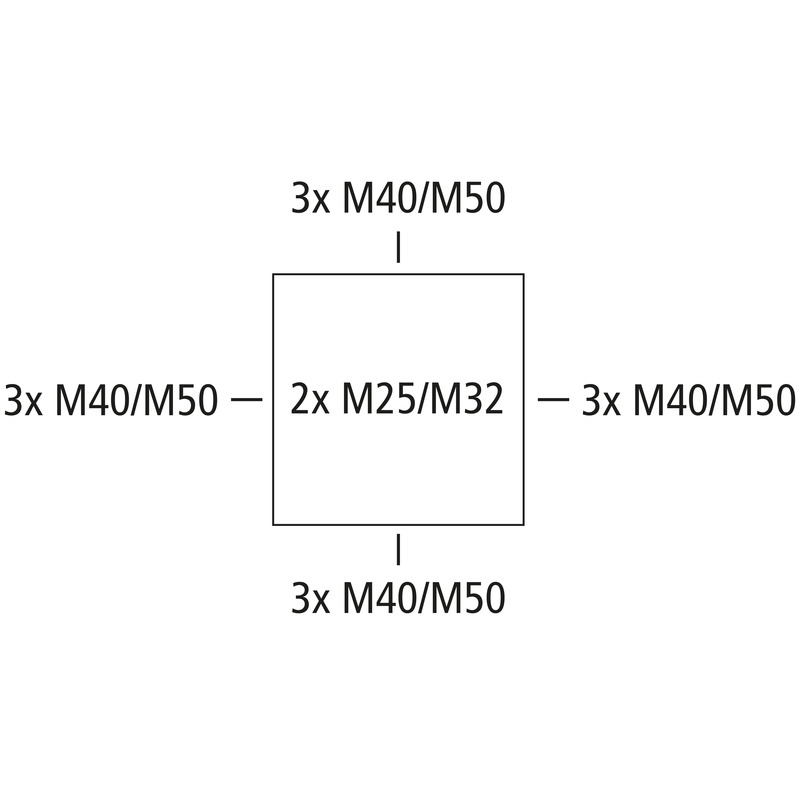

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 35 mm², Ui=690 V AC, Ausschlagmembranen, M25/M32/M40/M50, (2 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, mit Hauptleitungsabzweigklemme für Standardinstallationen im Innenbereich

grau, mit Schraubklemme 4-polig - 35 mm²

Beigefügtes Zubehör:
3 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 3 Würgestopfen mit Gegenmutter IP54 M50 Dichtbereich 13 - 35 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 35 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 250 mm
Höhe 115 mm
Gewicht 1.5 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902858224
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Deckelschraube Edelstahl V2A

Datenblatt Download

Datenblatt Download

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (220 KB)
CE Erklärung DE/EN/PL pdf (313 KB)

Zubehör

Kombiset KS M25

  • Maße : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Gewindelänge 19 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Kombiset KS M25-gro

  • Maße : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Gewindelänge 22 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Kombiset KS M32

  • Maße : 100 x 50 x 30 mm
  • Artikelnummer: 19203201

Gewindelänge 20 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Kombistutzen KST M25-17

  • Maße : 29,5 x 29,5 x 17 mm
  • Artikelnummer: 19302501

Länge 17 mm, zur vertikalen Verbindung von AK/AKi 03 - 12...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Kombistutzen KST M25-33

  • Maße : 29,5 x 29,5 x 33 mm
  • Artikelnummer: 19302601

Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Kombistutzen KST M32

  • Maße : 36,5 x 36,5 x 24,5 mm
  • Artikelnummer: 19303201

Länge 25 mm, zur vertikalen und horizontalen Verbindung von AK/AKi 24...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Würgestopfen WST M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M32

  • Maße : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 20343201

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M40

  • Maße : 45,8 x 45,8 x 28 mm
  • Artikelnummer: 20344001

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M50

  • Maße : 55,8 x 55,8 x 31 mm
  • Artikelnummer: 20345001

Dichtbereich 22 - 35 mm, Gewindelänge 18 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgenippel WNI M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Würgenippel WNI M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Würgenippel WNI M32

  • Maße : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 21343201

Dichtbereich 11 - 22 mm, Gewindelänge 14 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M50-MGM

  • Maße : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M32

  • Maße : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Dichtbereich 13 - 23 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M40

  • Maße : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Dichtbereich 17 - 30 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M25

  • Maße : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Dichtbereich 9 - 16 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M32

  • Maße : 36,5 x 36,5 x 14,1 mm
  • Artikelnummer: 23143201

Dichtbereich 13 - 23 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M40

  • Maße : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23144001

Dichtbereich 17 - 30 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
