Das Produkt ist im Auslauf. läuft aus zum 28.02.2025

Abzweigkasten

Abox-i 060-6²

Artikelnummer: 49040601 | Maße: 110 x 110 x 67 mm

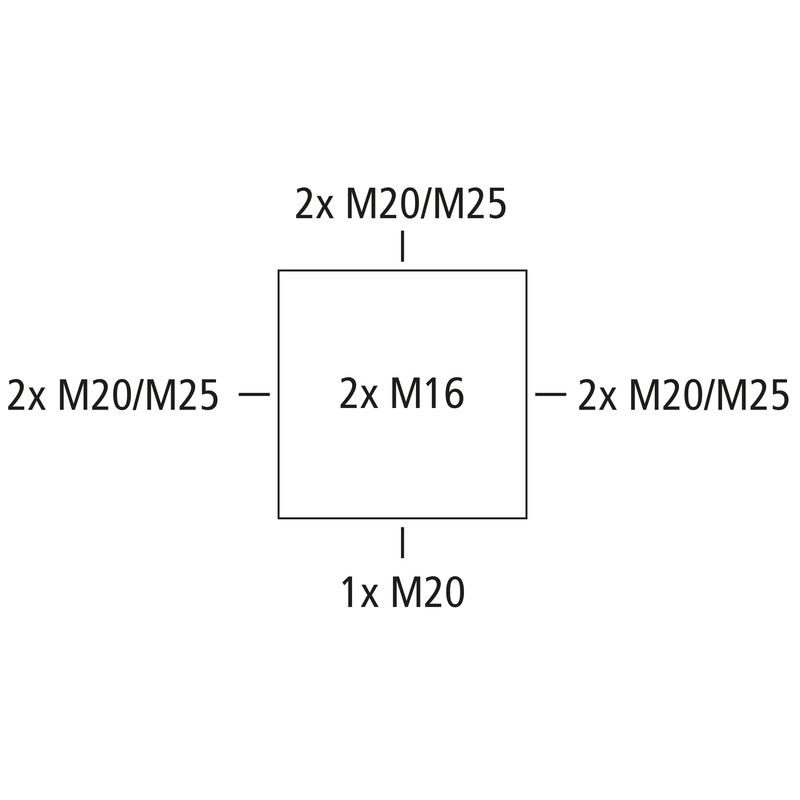

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 6 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25, (2 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

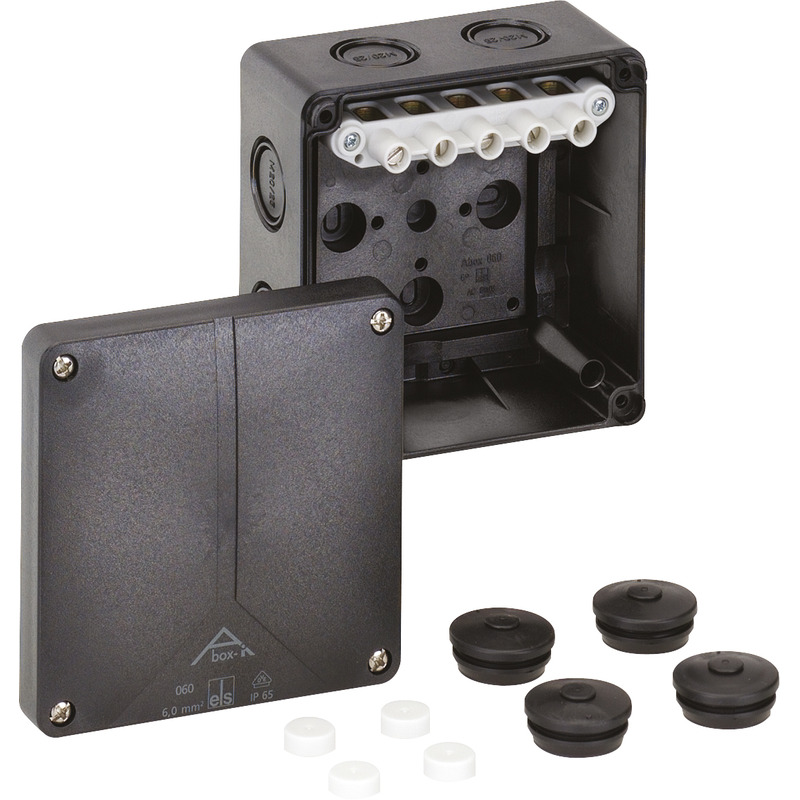

grau, mit hochliegender Schraubklemme, 5-polig - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	6 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	110 mm
Länge	110 mm
Höhe	67 mm
Gewicht	0.2696 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902152346
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES	pdf (1 MB)

Maßblatt

Maßzeichnung	pdf (369 KB)
Maßzeichnung	dxf (4 MB)
Maßzeichnung	dwg (748 KB)
Maßzeichnung	jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (312 KB)
UKCA Erklärung EN	pdf (49 KB)
DLG Zulassung EN	pdf (2 MB)
VDE Zertifikat (DIN EN 60670) DE/EN	pdf (329 KB)
DLG Zulassung DE	pdf (2 MB)
DNV Zertifikat EN	pdf (198 KB)
CE Erklärung DE/EN/PL	pdf (316 KB)
