Abzweigkasten Abox-i 100-10² (49041001) Abox | Model bis 2024
Das Produkt ist im Auslauf. läuft aus zum 28.02.2025

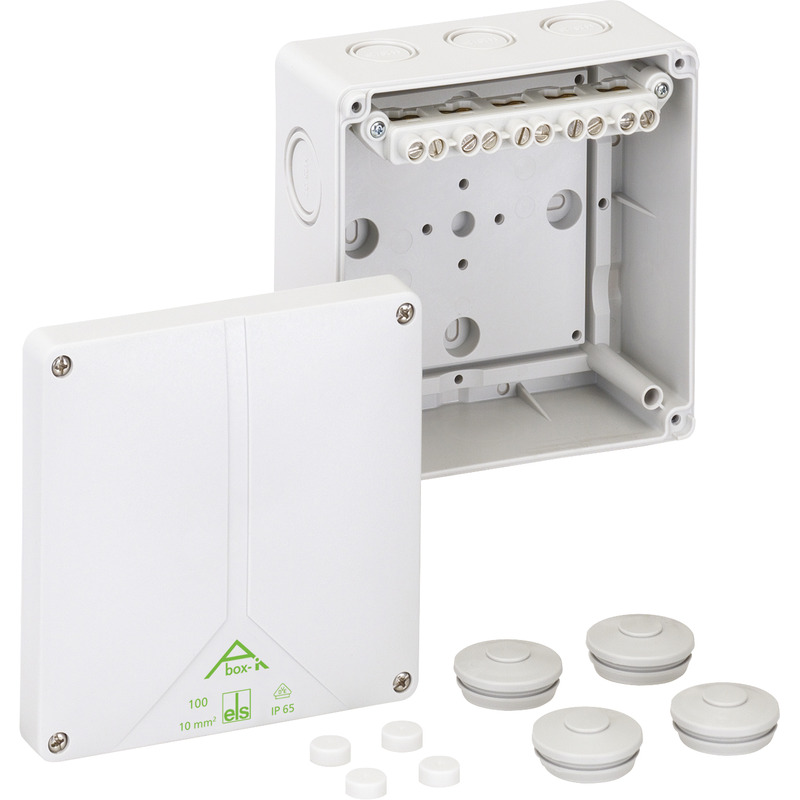

Abzweigkasten

Abox-i 100-10²

Artikelnummer: 49041001 | Maße: 140 x 140 x 79 mm

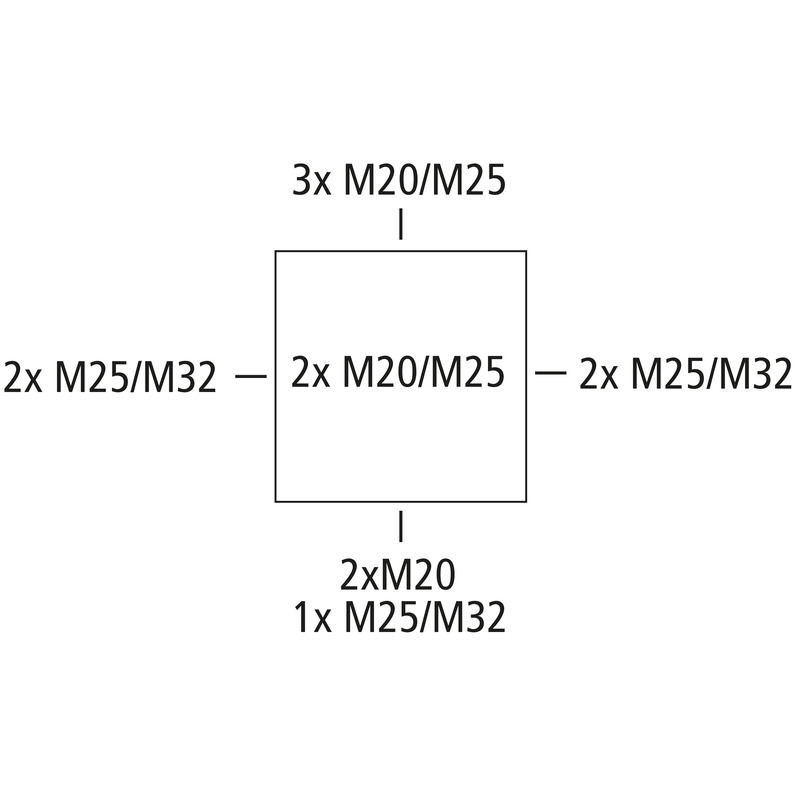

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 10 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit hochliegender Schraubklemme, 5-polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 14 - 21 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 10 mm²
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 140 mm
Länge 140 mm
Höhe 79 mm
Gewicht 0.4244 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902152353
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung dwg (875 KB)
Maßzeichnung jpg (2 MB)
Maßzeichnung pdf (439 KB)
Maßzeichnung dxf (4 MB)

Zertifikat

VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)
DLG Zulassung EN pdf (2 MB)
CE Erklärung DE/EN/FR pdf (312 KB)
DNV Zertifikat EN pdf (198 KB)
UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/PL pdf (316 KB)
DLG Zulassung DE pdf (2 MB)

Zubehör

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kombiset KS M32

  • Maße : 100 x 50 x 30 mm
  • Artikelnummer: 19203201

Gewindelänge 20 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Kombistutzen KST M25-17

  • Maße : 29,5 x 29,5 x 17 mm
  • Artikelnummer: 19302501

Länge 17 mm, zur vertikalen Verbindung von AK/AKi 03 - 12...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Kombistutzen KST M25-33

  • Maße : 29,5 x 29,5 x 33 mm
  • Artikelnummer: 19302601

Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Kombistutzen KST M32

  • Maße : 36,5 x 36,5 x 24,5 mm
  • Artikelnummer: 19303201

Länge 25 mm, zur vertikalen und horizontalen Verbindung von AK/AKi 24...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Normschiene NS 35-106

  • Maße : 35 x 106,0 x 7,5 mm
  • Artikelnummer: 19810601

für TK 1309, TK 1313 und Abox/Abox-i 100, Länge 106 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Klemmstein Abox 100 KLS-10²

  • Maße : 35,7 x 241,4 x 13 mm
  • Artikelnummer: 84001001

5-polig - 10 mm²



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V



Das Produkt ist nicht mehr lieferbar!

Plombierset Abox PST

  • Maße : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...



Plombierset



Das Produkt ist nicht mehr lieferbar!

Montageplatte Abox 100 MPI

  • Maße : 109 x 109 x 2,5 mm
  • Artikelnummer: 89501001

für Abox / Abox-i 100



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben
