Das Produkt ist im Auslauf. läuft aus zum 28.02.2025
Zum Nachfolgeprodukt
Abox-i 250-25² Abox-i 250-25²

Abzweigkasten

Abox-i 250-25²

Artikelnummer: 49042501 | Maße: 250 x 200 x 115 mm

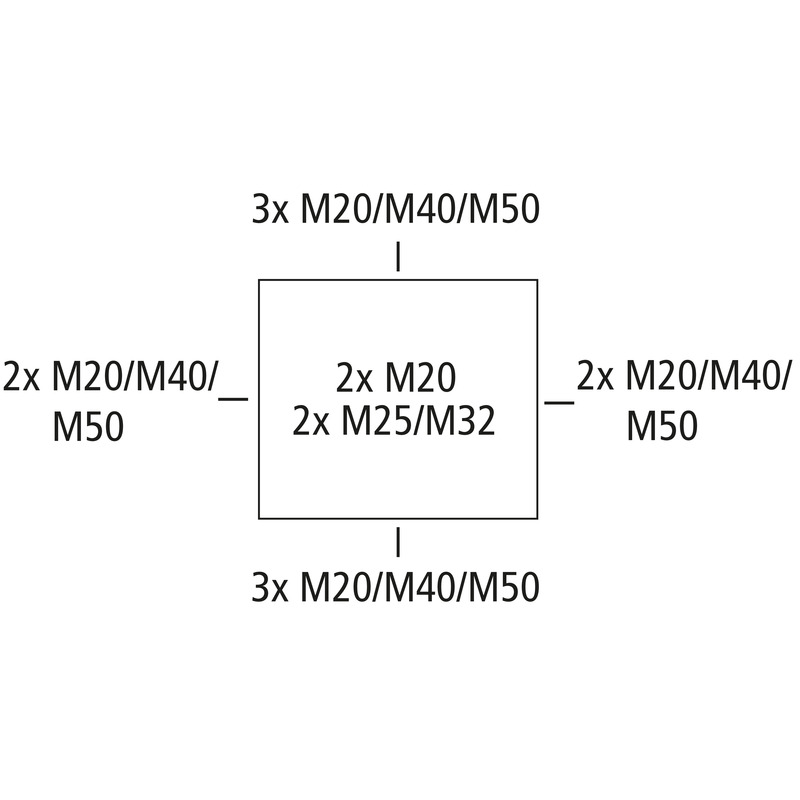

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 25 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit hochliegenden Schraubklemmen, 5-polig - 25 mm² (4 x 10² / 4 x 16² / 4 x 25²)

Beigefügtes Zubehör:
1 Plombierset

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 25 mm²
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 200 mm
Höhe 115 mm
Gewicht 1.2125 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902152377
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (449 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung dwg (859 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (316 KB)
UKCA Erklärung EN pdf (49 KB)
DLG Zulassung EN pdf (2 MB)
DNV Zertifikat EN pdf (198 KB)
CE Erklärung DE/EN/FR pdf (312 KB)
VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)
DLG Zulassung DE pdf (2 MB)
