Das Produkt ist im Auslauf. läuft aus zum 28.02.2025
Abox-i 040 SB-L Abox-i 040 SB-L

Abzweigkasten

Abox-i 040 SB-L

Artikelnummer: 49070401 | Maße: 93 x 93 x 55 mm

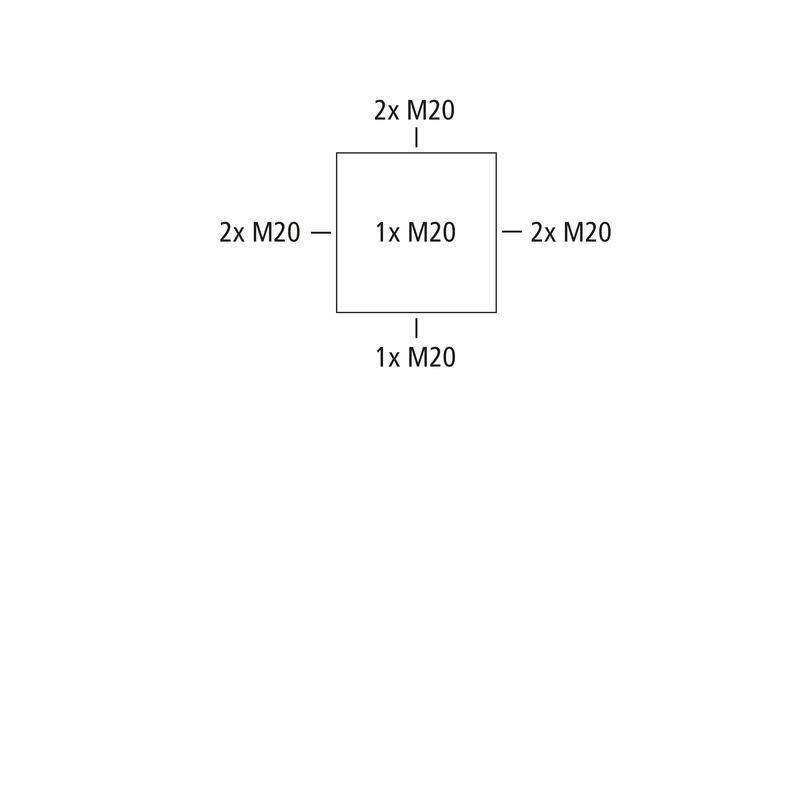

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), selbstdichtende, weiche Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil rot

Maße und Gewicht

Breite 93 mm
Länge 93 mm
Höhe 55 mm
Gewicht 0.1078 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

für Dichtbereich min 2 mm
für Dichtbereich max 16 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902894499
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil ASA-PC
Material Oberteil ASA-PC
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (388 KB)
Maßzeichnung dxf (3 MB)
Maßzeichnung dwg (508 KB)
Maßzeichnung jpg (2 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (316 KB)
DNV Zertifikat EN pdf (198 KB)
VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)
DLG Zulassung DE pdf (2 MB)
CE Erklärung DE/EN/FR pdf (312 KB)
UKCA Erklärung EN pdf (49 KB)
DLG Zulassung EN pdf (2 MB)

Zubehör

Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Verschlussstopfen - VST M20

Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Merken
Details
Doppelmembranstutzen - DMS M20/w

Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Belüftungsstutzen - BST M20/sw

Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Merken
Details
Belüftungsstutzen - BST M20

Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Merken
Details
Klemmstein - Abox 025/040 KLS-2,5²/4²

Klemmstein Abox 025/040 KLS-2,5²/4²

  • Maße : 46,6 x 17,8 x 31,5 mm
  • Artikelnummer: 84000401

5-polig - 2,5/4 mm²



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Plombierset - Abox PST

Plombierset Abox PST

  • Maße : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...



Plombierset



Merken
Details
Klemmenhalter - Abox 025/040 KLH-SL 0,2/4²

Klemmenhalter Abox 025/040 KLH-SL 0,2/4²

  • Maße : 56,4 x 23 x 28,5 mm
  • Artikelnummer: 84000201

passend für alle Abzweigkästen Abox / Abox-i 025/040 und Abox m /...



Klemmenhalter für WAGO-Installationsklemmen der Serie 221-41X



Merken
Details
