Das Produkt ist im Auslauf. läuft aus zum 28.02.2025
Zum Nachfolgeprodukt

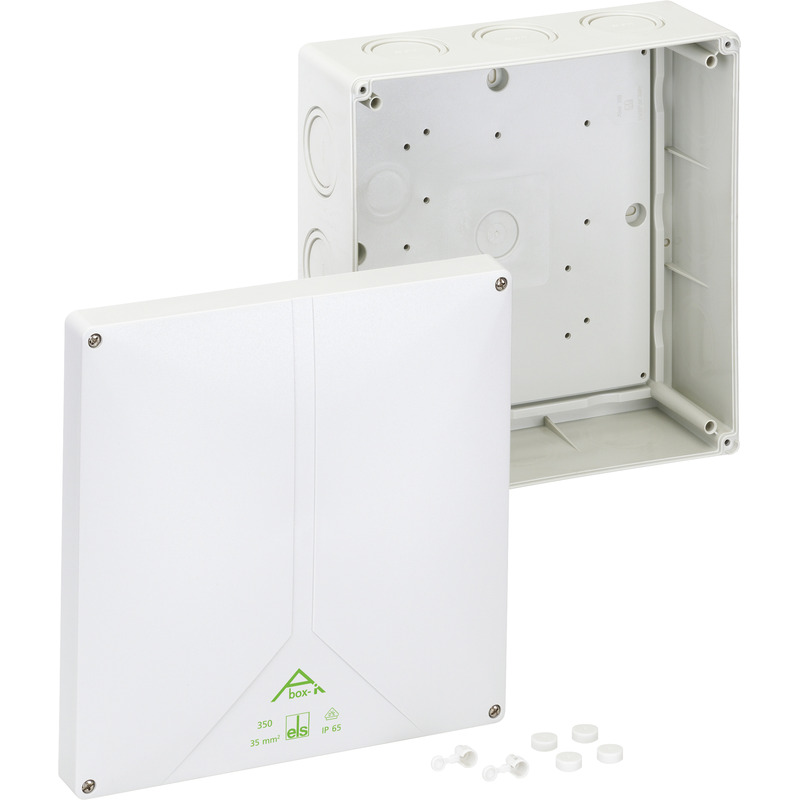

Abox-i 350-L Abox-i 350-L

Abzweigkasten

Abox-i 350-L

Artikelnummer: 49093501 | Maße: 250 x 250 x 115 mm

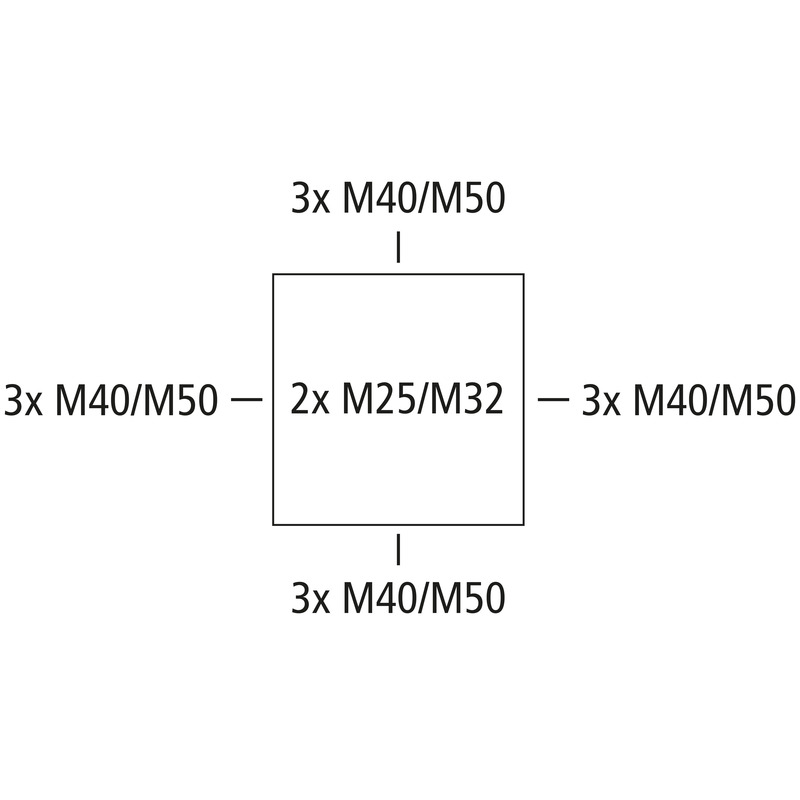

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 35 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M25/M32/M40/M50, (2 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, ohne Klemmen

Beigefügtes Zubehör:
1 Plombierset

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 35 mm²
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 250 mm
Höhe 115 mm
Gewicht 1.022 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902558001
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (533 KB)
Maßzeichnung dxf (5 MB)
Maßzeichnung dwg (946 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (316 KB)
UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (312 KB)
DNV Zertifikat EN pdf (198 KB)
DLG Zulassung DE pdf (2 MB)
DLG Zulassung EN pdf (2 MB)
VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)

Zubehör

Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M25-MGM

Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M32-MGM

Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M40-MGM

Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M50-MGM

Kabelverschraubung KVR M50-MGM

  • Maße : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Doppelmembranstutzen - DMS M20/w

Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25/w

Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25

Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32

Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M40

Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Kombiset - KS M25

Kombiset KS M25

  • Maße : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Gewindelänge 19 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Kombiset - KS M25-gro

Kombiset KS M25-gro

  • Maße : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Gewindelänge 22 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Belüftungsstutzen - BST M20/sw

Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Merken
Details
Belüftungsstutzen - BST M20

Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Merken
Details
Rohrstutzen - RST M20

Rohrstutzen RST M20

  • Maße : 29 x 26 x 38 mm
  • Artikelnummer: 28842001

für Rohre mit einem Aussendurchmesser von 20 mm



Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Klemmenleiste - HandyGrip VG 20

Klemmenleiste HandyGrip VG 20

  • Artikelnummer: 68502001

farblich sortiert



12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Klemmenleiste - HandyGrip VG 21

Klemmenleiste HandyGrip VG 21

  • Artikelnummer: 68502101

einseitig geschlossen, farblich sortiert



12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Klemmenleiste - HandyGrip VG 21 w

Klemmenleiste HandyGrip VG 21 w

  • Artikelnummer: 68512101

einseitig geschlossen, weiß



12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Steckklemme - HandyQuick SQ 32

Steckklemme HandyQuick SQ 32

  • Artikelnummer: 68832001

dunkelgrau, 3 x 1,0-2,5 mm²



Schraubenlose Verbindungsklemme für eindrähtige Leiter nach DIN EN 60998 (VDE 0613), Ui=400 V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Steckklemme - HandyQuick SQ 52

Steckklemme HandyQuick SQ 52

  • Artikelnummer: 68852001

dunkelgrau, 5 x 1,0-2,5 mm²



Schraubenlose Verbindungsklemme für eindrähtige Leiter nach DIN EN 60998 (VDE 0613), Ui=400 V



Merken
Details

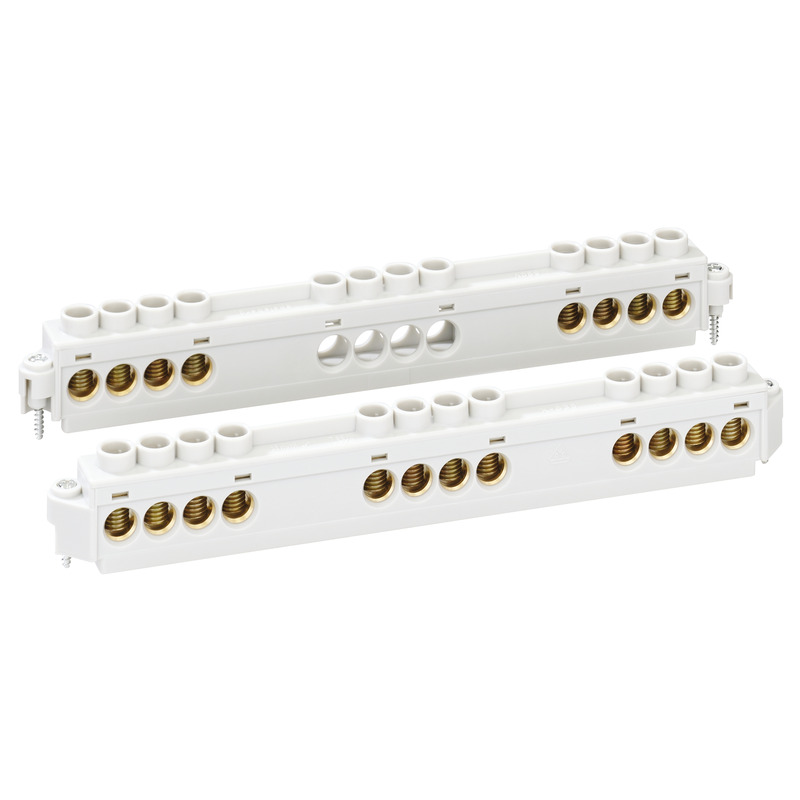

Klemmstein - Abox 250/350 KLS-25²/35²

Klemmstein Abox 250/350 KLS-25²/35²

  • Maße : 277 x 66 x 18 mm
  • Artikelnummer: 84003501

5-polig - 35 mm²



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Normschiene - NS35-216/2

Normschiene NS35-216/2

  • Maße : 35 x 219 x 15 mm
  • Artikelnummer: 89403501

für Abox/Abox-i 250, Abox/Abox-i 350, Länge 218,5 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Merken
Details
Das Produkt ist nicht mehr lieferbar!

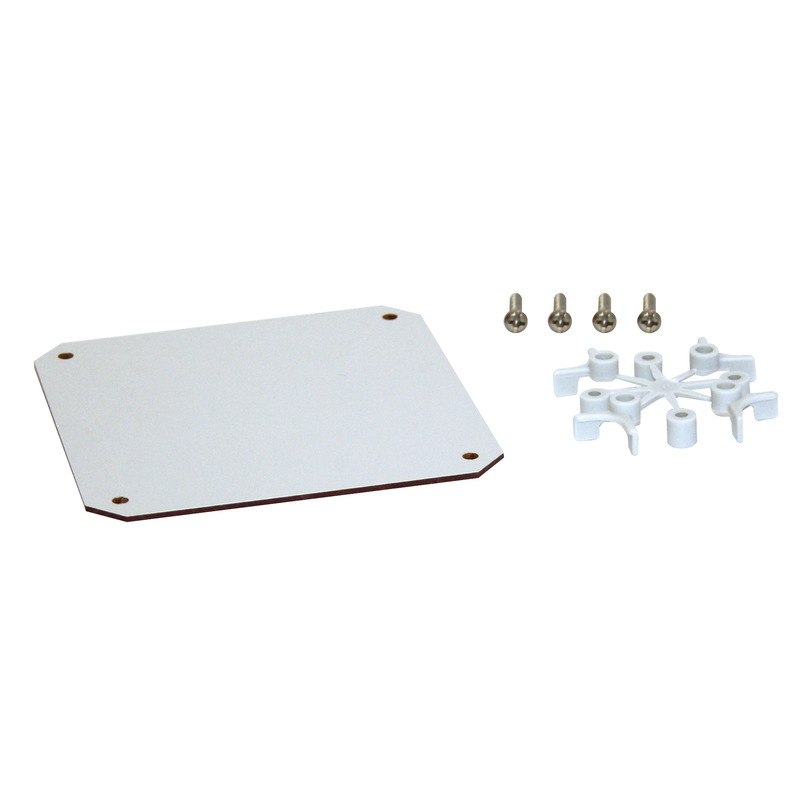

Montageplatte - Abox 350 MPI

Montageplatte Abox 350 MPI

  • Maße : 217 x 217 x 2,5 mm
  • Artikelnummer: 89503501

für Abox / Abox-i 350



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben



Merken
Details
