Das Produkt ist im Auslauf. läuft aus zum 28.02.2025

Abzweigkasten

Abox-i 160-16²/sw

Artikelnummer: 49141601 | Maße: 180 x 180 x 91 mm

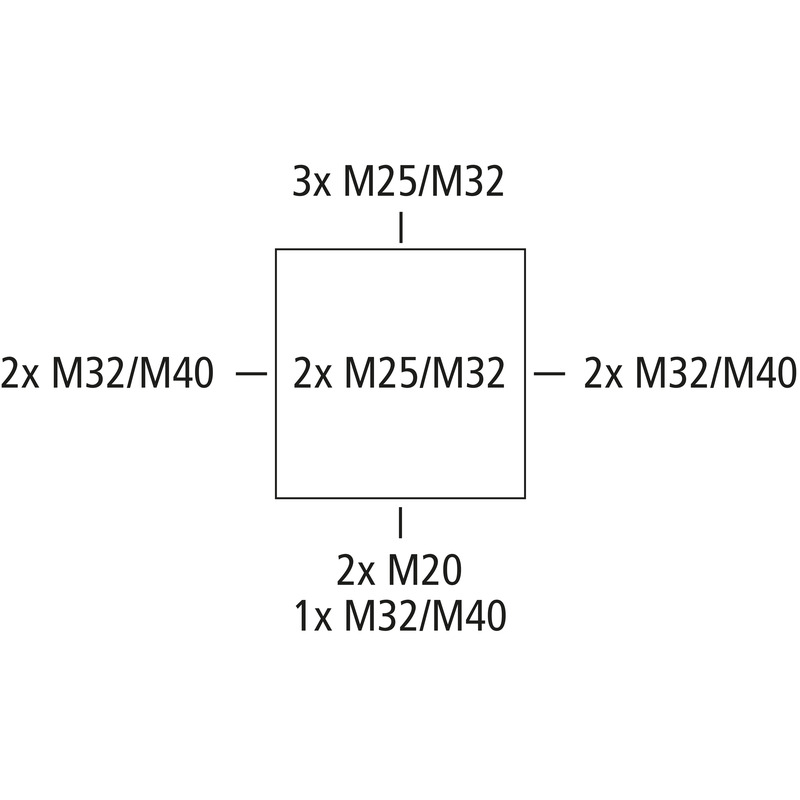

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

schwarz, mit hochliegenden Schraubklemmen, 5-polig - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Beigefügtes Zubehör:
1 Plombierset

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	16 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	180 mm
Länge	180 mm
Höhe	91 mm
Gewicht	0.7034 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902930999
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES	pdf (1 MB)

Maßblatt

Maßzeichnung	pdf (417 KB)
Maßzeichnung	dxf (4 MB)
Maßzeichnung	dwg (883 KB)
Maßzeichnung	jpg (1 MB)

Zertifikat

UKCA Erklärung EN	pdf (49 KB)
CE Erklärung DE/EN/FR	pdf (312 KB)
DLG Zulassung EN	pdf (2 MB)
DNV Zertifikat EN	pdf (198 KB)
VDE Zertifikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Erklärung DE/EN/PL	pdf (316 KB)
DLG Zulassung DE	pdf (2 MB)

Zubehör

Kabelverschraubung KVR M20-MGM/sw

Maße : 26,5 x 26,5 x 36 mm
Artikelnummer: 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

Merken

Details

Kabelverschraubung KVR M25-MGM/sw

Maße : 31,5 x 31,5 x 44 mm
Artikelnummer: 22702501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

Merken

Details

Kabelverschraubung KVR M32-MGM/sw

Maße : 40 x 40 x 50 mm
Artikelnummer: 22703201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

Merken

Details

Kabelverschraubung KVR M40-MGM/sw

Maße : 50 x 50 x 54 mm
Artikelnummer: 22704001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

Merken

Details

Doppelmembranstutzen DMS M20/sw

Maße : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26002001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Doppelmembranstutzen DMS M25/sw

Maße : 29,7 x 29,7 x 13,6 mm
Artikelnummer: 26002501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Doppelmembranstutzen DMS M32/sw

Maße : 36,7 x 36,7 x 14,7 mm
Artikelnummer: 26003201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Kombiset KS M20

Maße : 100 x 40 x 30 mm
Artikelnummer: 19202001

Gewindelänge 17 mm

Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...

Merken

Details

Klemmstein Abox 160 KLS-16²

Maße : 170 x 120 x 20 mm
Artikelnummer: 84001601

5-polig - 16 mm²

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V

Merken

Details

Das Produkt ist nicht mehr lieferbar!

Normschiene NS35-144/2

Maße : 35 x 144 x 15 mm
Artikelnummer: 89401601

für Abox/Abox-i 160 und Abox/Abox-i 250, Länge 144 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

Merken

Details

Das Produkt ist nicht mehr lieferbar!

Montageplatte Abox 160 MPI

Maße : 149 x 149 x 2,5 mm
Artikelnummer: 89501601

für Abox / Abox-i 160

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben

Merken

Details
