Abzweigkasten Abox XT 040-4² (49240401) Abox | Model bis 2024
Das Produkt ist nicht mehr lieferbar!

Abzweigkasten

Abox XT 040-4²

Artikelnummer: 49240401 | Maße: 94 x 94 x 55 mm

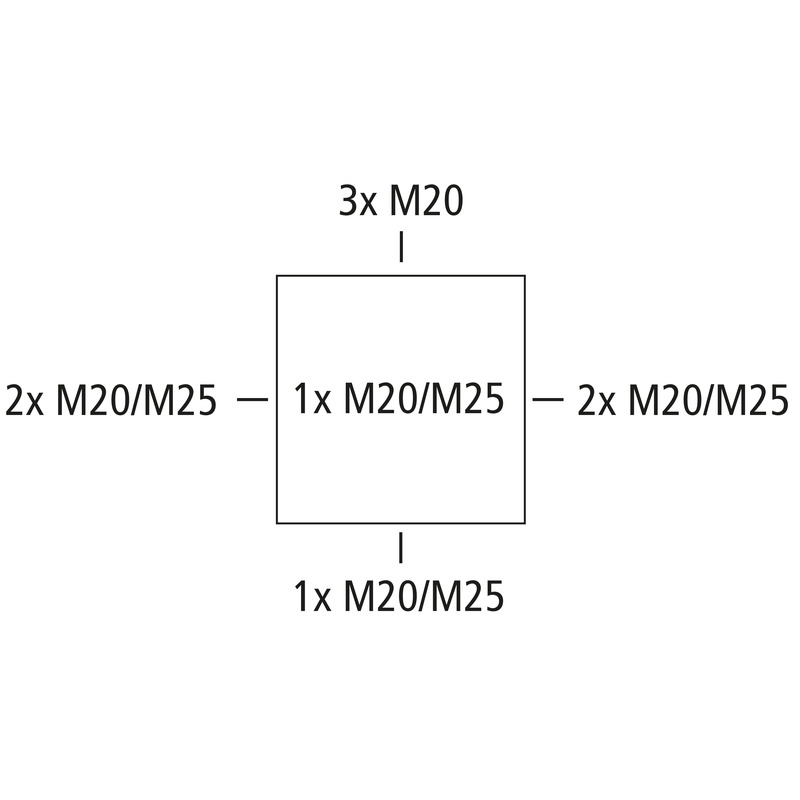

Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, mit Schraubklemmen zum Vergießen, zur Montage in Überschwemmungsgebieten und im Erdreich ohne Verkehrslasten

grau, mit Schraubklemme, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Beigefügtes Zubehör:

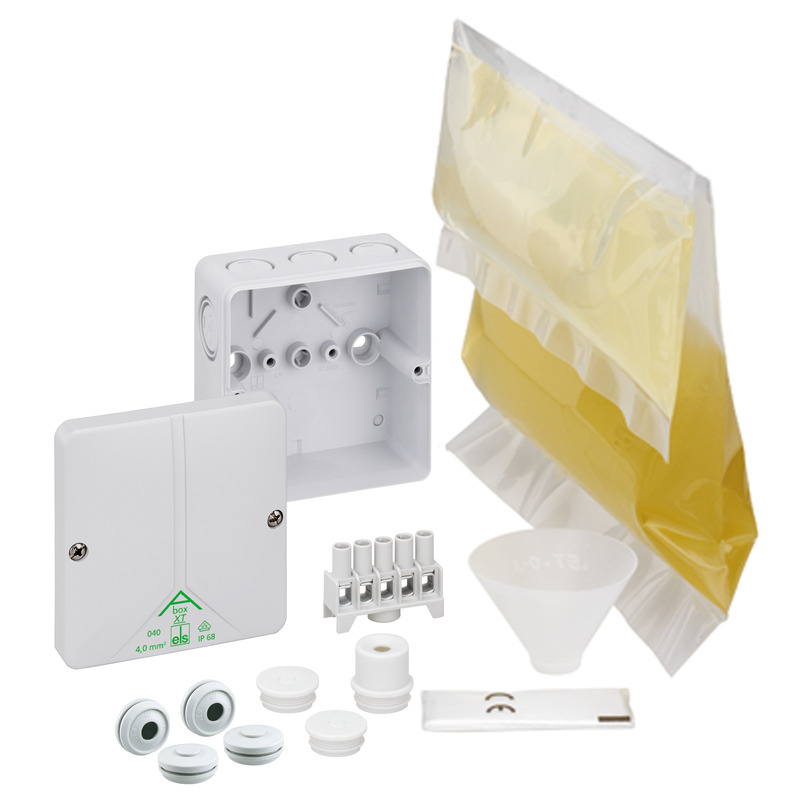

4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Verschlusstopfen M20, 1 Anbaustutzen M20, 1 Gießharzbeutel GHB2 mit Einfülltrichter

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP68
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 94 mm
Länge 94 mm
Höhe 55 mm
Gewicht 0.76 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902351435
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (415 KB)

Maßblatt

Maßzeichnung pdf (388 KB)
Maßzeichnung dxf (3 MB)
Maßzeichnung dwg (508 KB)
Maßzeichnung jpg (2 MB)

Sicherheitsdatenblatt

Sicherheitsdatenblatt EN pdf (774 KB)
Sicherheitsdatenblatt DE pdf (794 KB)
Sicherheitsdatenblatt DK pdf (199 KB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (62 KB)
CE Erklärung DE/EN/FR pdf (311 KB)
CE Erklärung DE/EN/PL pdf (90 KB)
CE Erklärung DE/EN/PL pdf (315 KB)
VDE Zertifikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)

Zubehör

Das Produkt ist nicht mehr lieferbar!

Gießharzbeutel GHB 2

  • Artikelnummer: 49250401

350 ml, halogenfrei



Gießharzbeutel GHB 2, für Abox XT 040-4² und Abox XT SL 4², kennzeichnungsfrei mit Trichter und...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen
