Abzweigkasten Abox XT SL 4² (49280401) Abox | Model bis 2024
Das Produkt ist nicht mehr lieferbar!

Abzweigkasten

Abox XT SL 4²

Artikelnummer: 49280401 | Maße: 94 x 94 x 55 mm

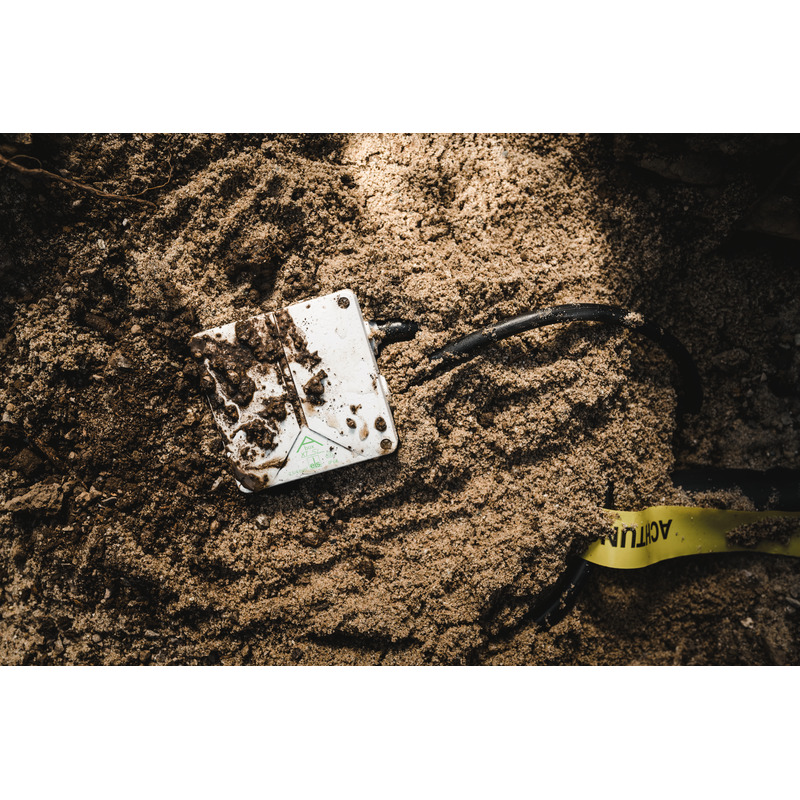

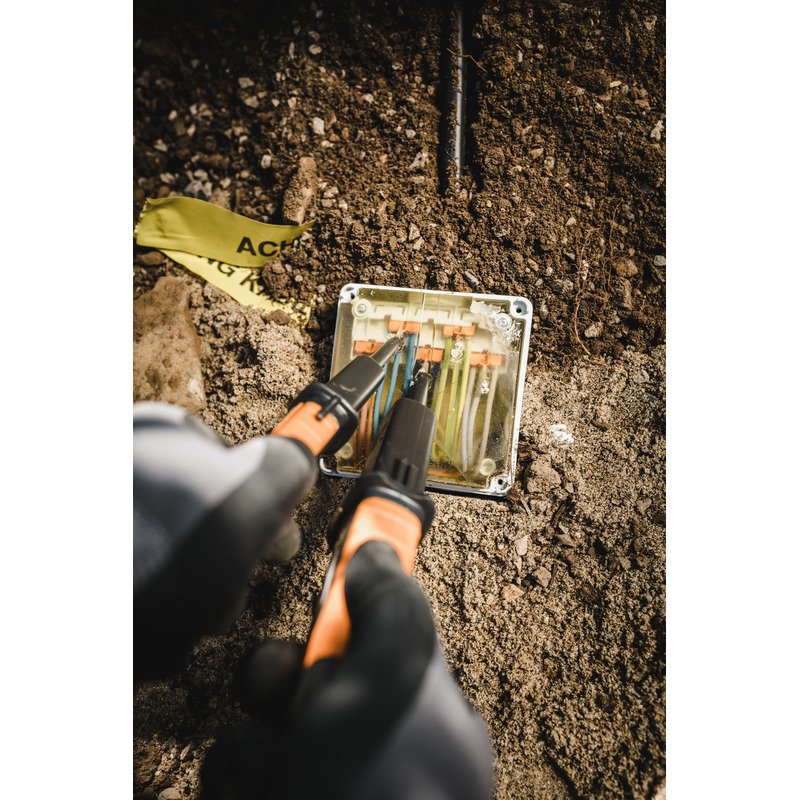

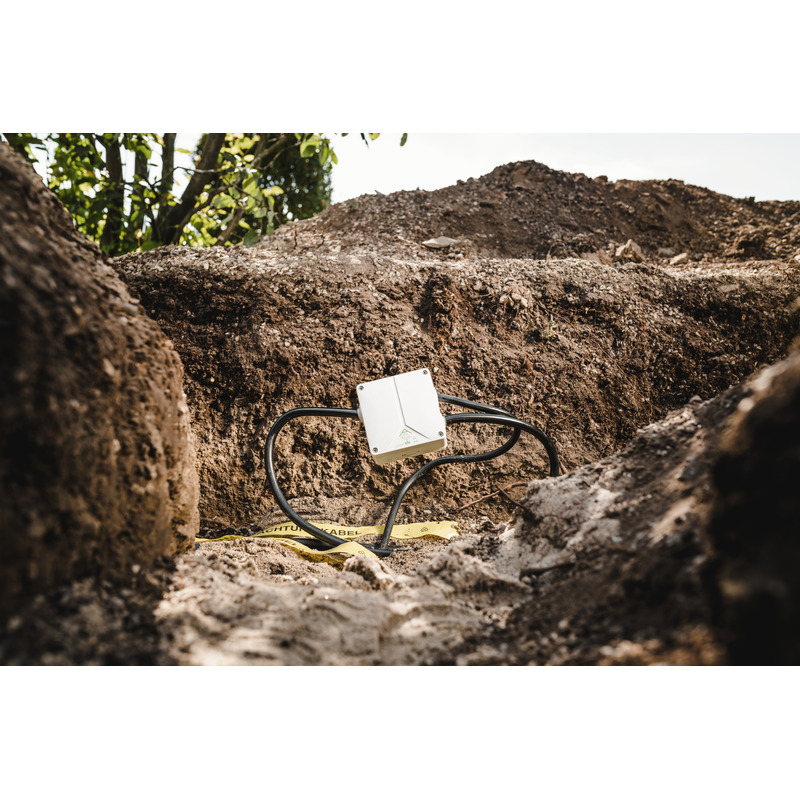

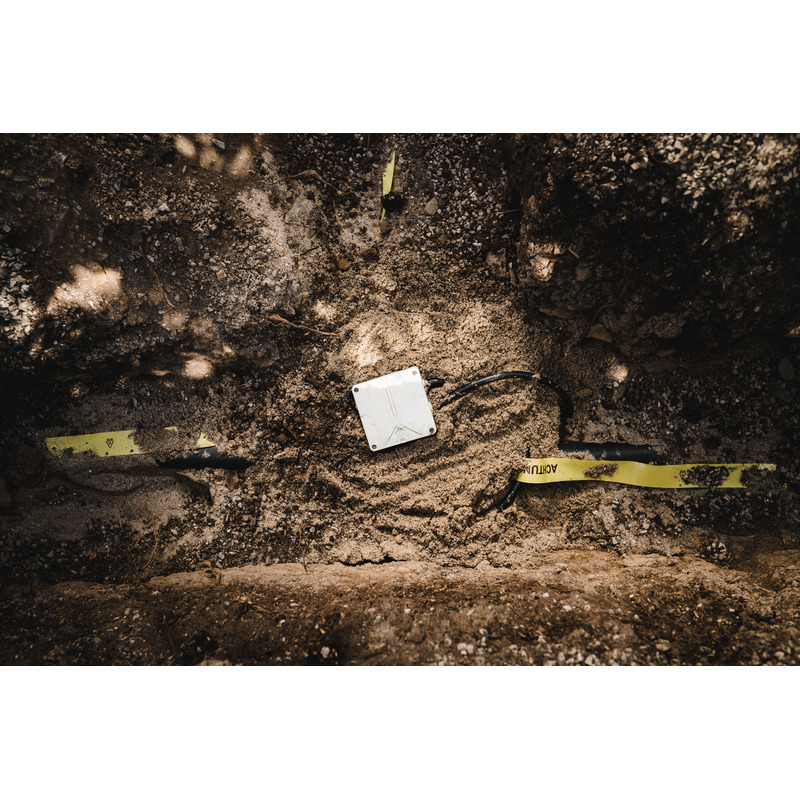

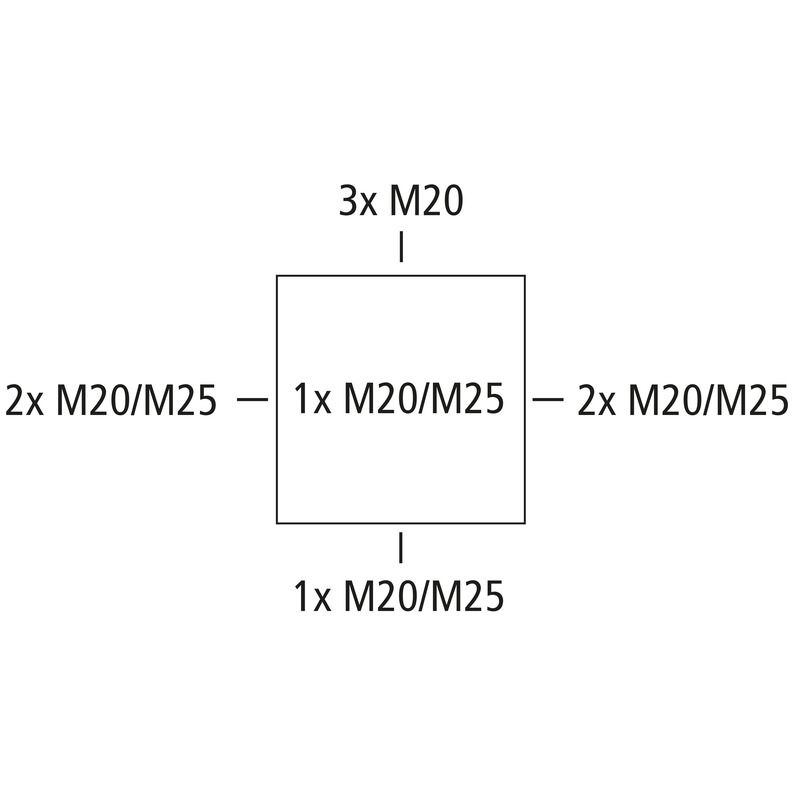

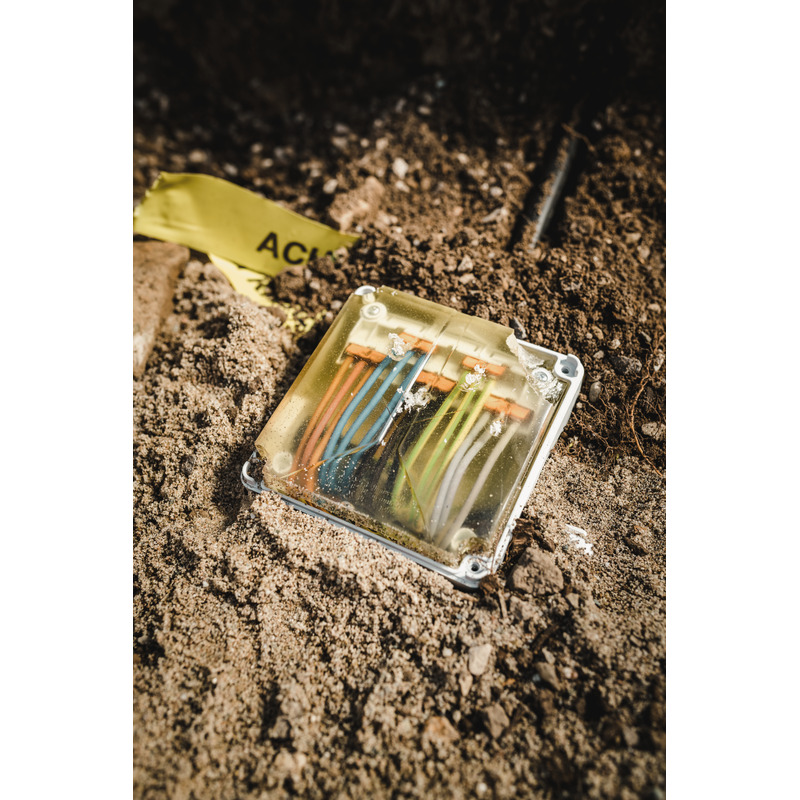

Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 4 mm², Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen zum Vergießen, zur Montage in Überschwemmungsgebieten und im Erdreich ohne Verkehrslasten

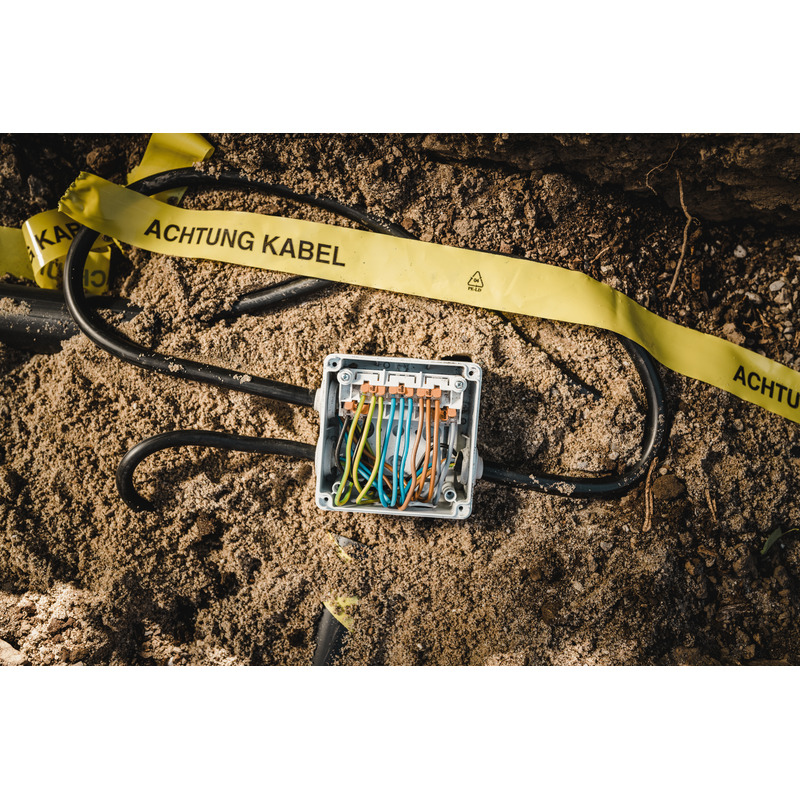

grau, mit 5 schraubenlosen 3-Leiter-Klemmen Typ Wago 221-413, max. Nennquerschnitt nach DIN EN 60998: 4 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 4 mm² starr und 3 x 0,14 bis 4,0 mm² flexibel

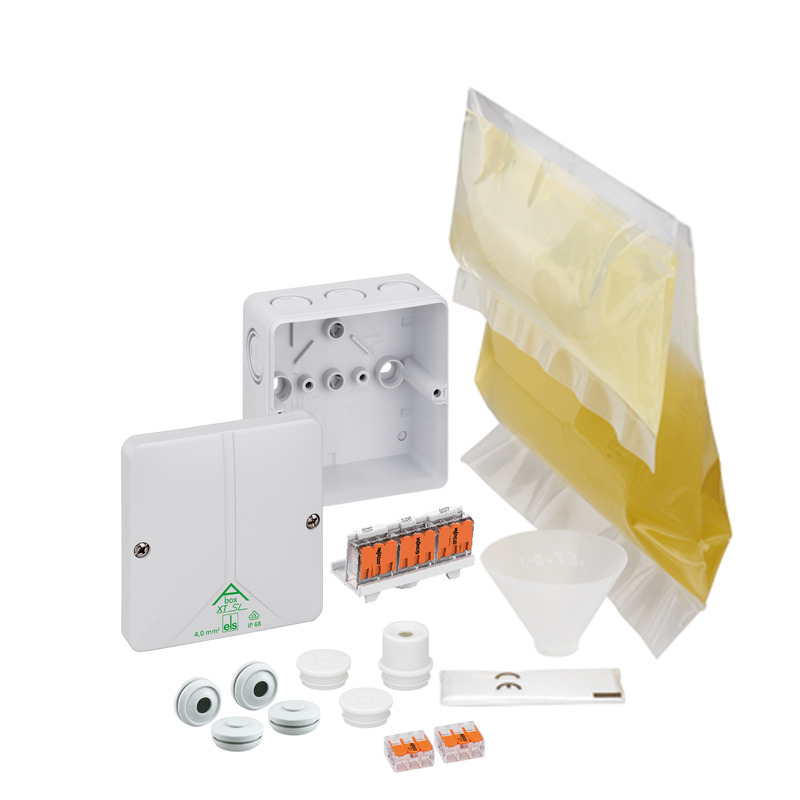

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Verschlusstopfen M20, 1 Anbaustutzen M20, 1 Gießharzbeutel GHB2 mit Einfülltrichter

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP68
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 94 mm
Länge 94 mm
Höhe 55 mm
Gewicht 0.605 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902643271
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Einführung nicht relevant
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (415 KB)

Sicherheitsdatenblatt

Sicherheitsdatenblatt EN pdf (774 KB)
Sicherheitsdatenblatt DE pdf (794 KB)
Sicherheitsdatenblatt DK pdf (199 KB)

Zertifikat

VDE Zertifikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)
UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/PL pdf (90 KB)
CE Erklärung DE/EN/FR pdf (62 KB)
