Abzweigkasten Abox XT SL 6² (49280601) Abox | Model bis 2024
Das Produkt ist nicht mehr lieferbar!

Abzweigkasten

Abox XT SL 6²

Artikelnummer: 49280601 | Maße: 140 x 140 x 79 mm

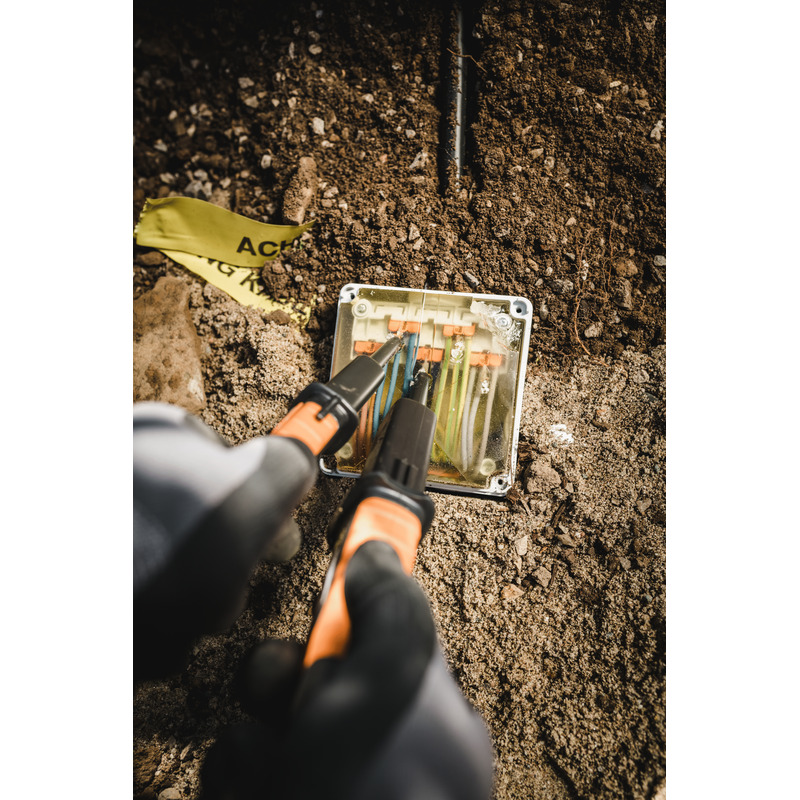

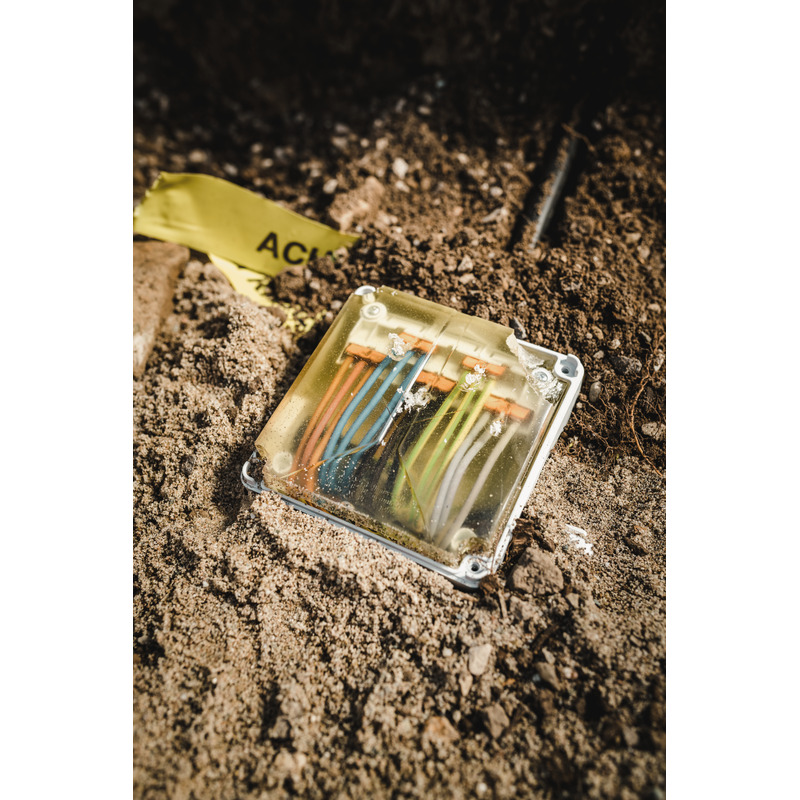

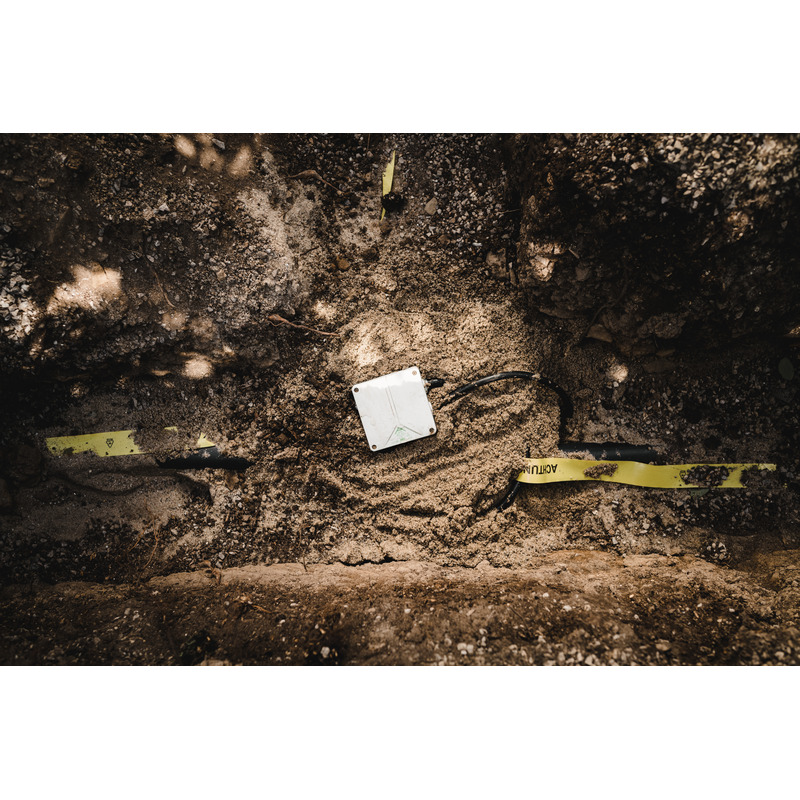

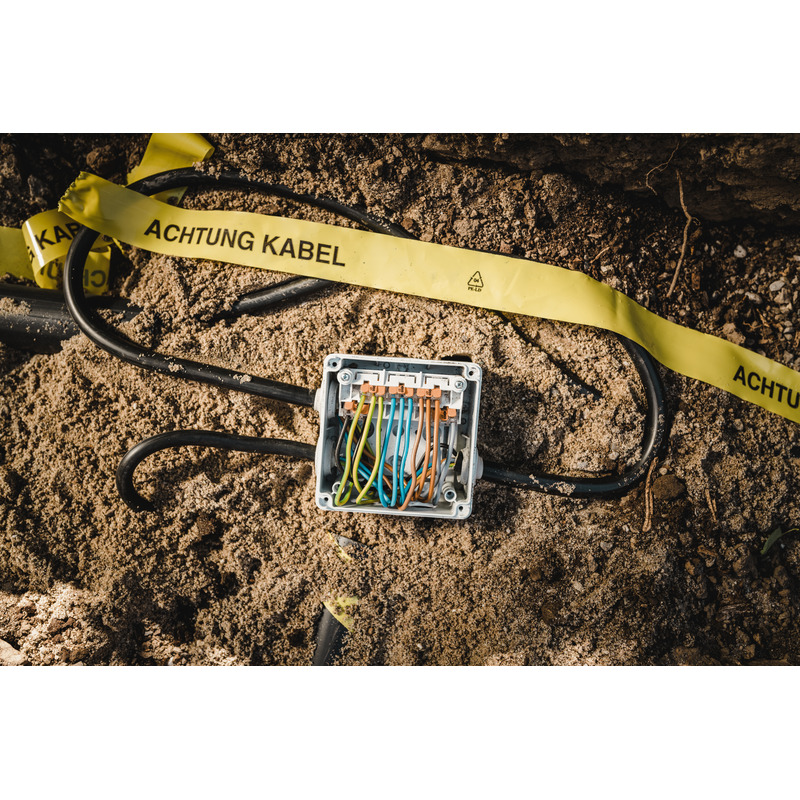

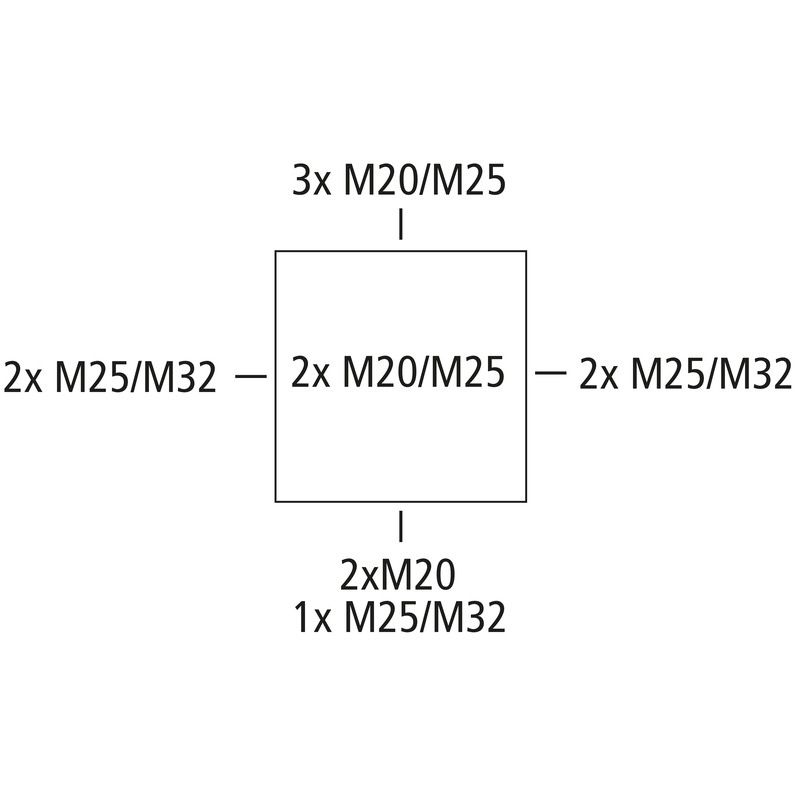

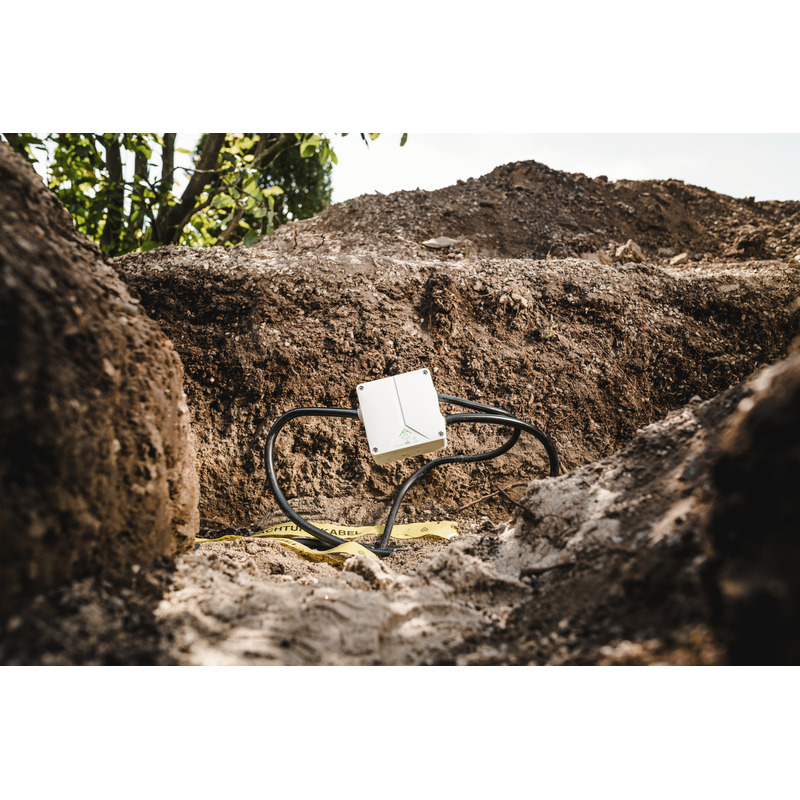

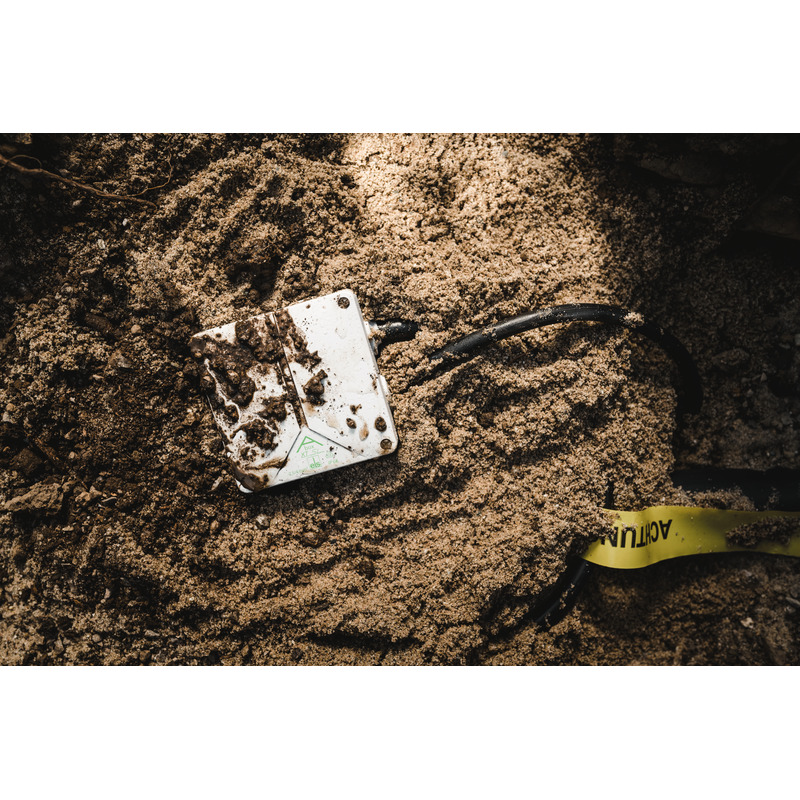

Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 6 mm², Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen zum Vergießen, zur Montage in Überschwemmungsgebieten und im Erdreich ohne Verkehrslasten

grau, mit 5 schraubenlosen 3-Leiter-Klemmen Typ Wago 221-613, max. Nennquerschnitt nach DIN EN 60998: 6 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 6 mm² starr/flexibel

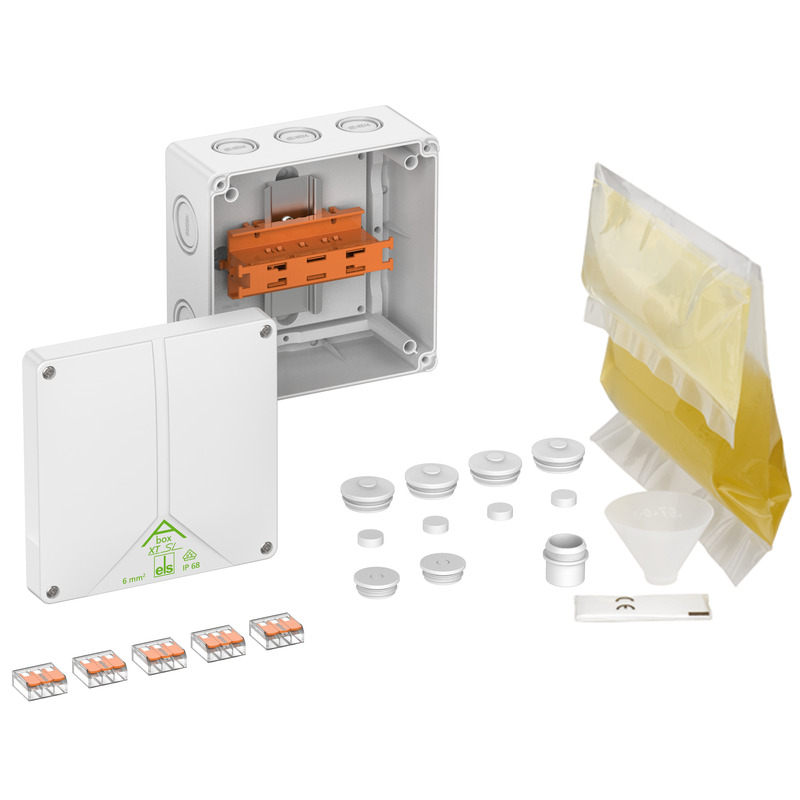

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich14 - 21 mm, 2 Verschlusstopfen M20, 1 Anbaustutzen M20, 1 Gießharzbeutel GHB4 mit Einfülltrichter

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP68
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 140 mm
Länge 140 mm
Höhe 79 mm
Gewicht 1.612 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902643318
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Einführung nicht relevant
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (611 KB)

Maßblatt

Maßzeichnung dxf (3 MB)
Maßzeichnung pdf (318 KB)
Maßzeichnung dwg (626 KB)
Maßzeichnung jpg (1 MB)

Sicherheitsdatenblatt

Sicherheitsdatenblatt EN pdf (774 KB)
Sicherheitsdatenblatt DK pdf (199 KB)
Sicherheitsdatenblatt DE pdf (794 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (62 KB)
CE Erklärung DE/EN/PL pdf (90 KB)
UKCA Erklärung EN pdf (49 KB)
VDE Zertifikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)

Zubehör

Das Produkt ist nicht mehr lieferbar!

Gießharzbeutel GHB 4

  • Artikelnummer: 49251001

1200 ml, halogenfrei



Gießharzbeutel GHB 4, für Abox XT 100-10² und Abox XT SL 6², kennzeichnungsfrei mit Trichter und...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
