Abzweigkasten Abox-i SLK-2,5² (49680201) Abox | Model bis 2024
Das Produkt ist nicht mehr lieferbar!

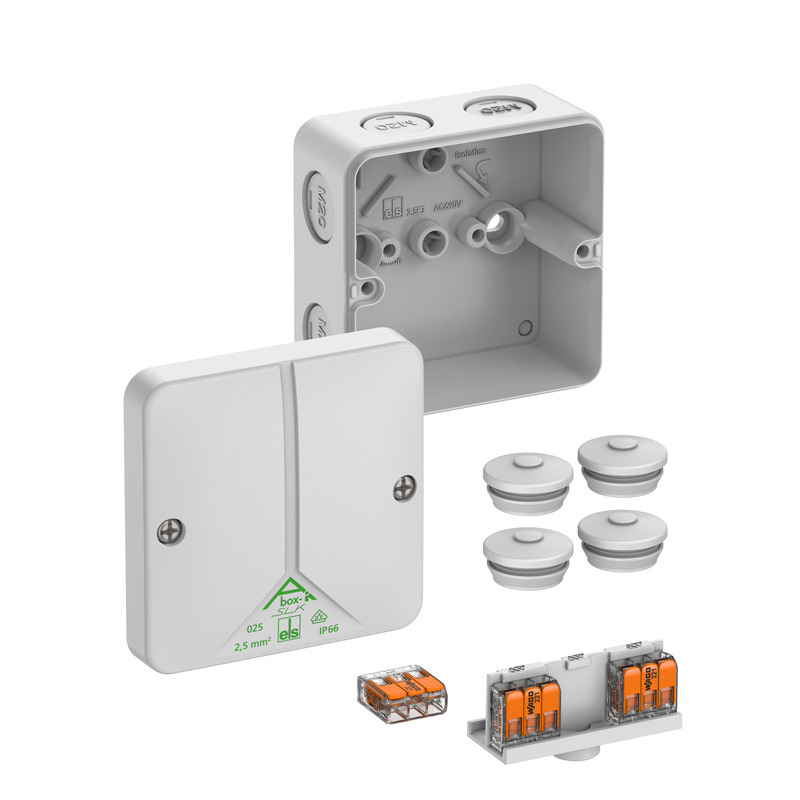

Abzweigkasten

Abox-i SLK-2,5²

Artikelnummer: 49680201 | Maße: 82 x 82 x 52 mm

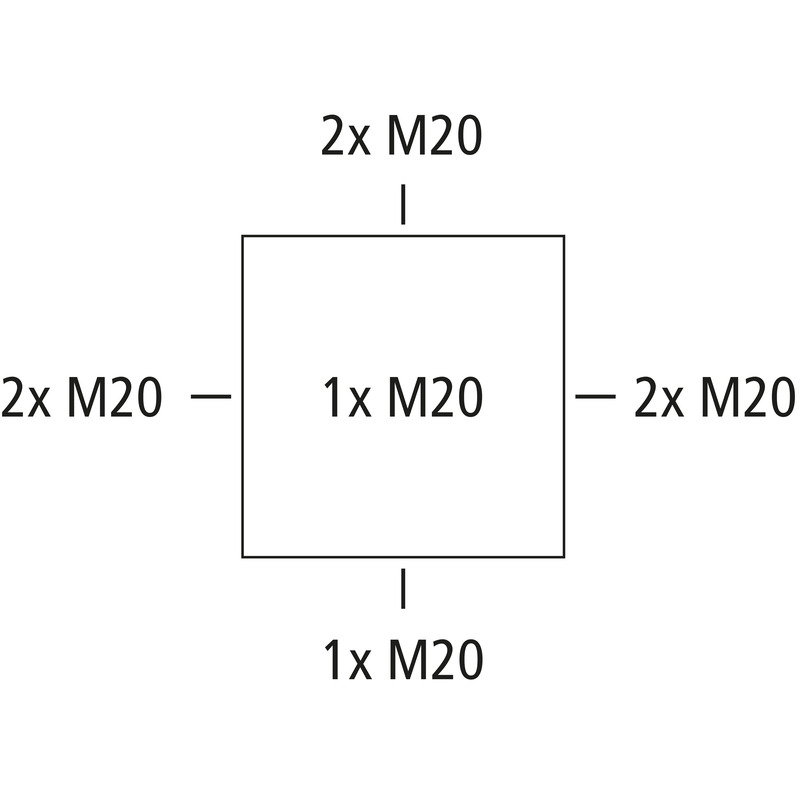

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, In=24 A, mit 3 bodenfixierten, schraubenlosen 3-Leiter-Klemmen Wago 221-413 - 2,5 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 2,5 mm² starr Cu und 3 x 0,14 bis 2,5 mm² flexibel Cu

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP66
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 82 mm
Länge 82 mm
Höhe 52 mm
Gewicht 0.1296 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902668922
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (861 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung pdf (380 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (63 KB)
DLG Zulassung DE pdf (2 MB)
DLG Zulassung EN pdf (2 MB)
VDE Zertifikat DE/EN pdf (768 KB)

Zubehör

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Das Produkt ist nicht mehr lieferbar!

Plombierset Abox PST

  • Maße : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...



Plombierset
