Das Produkt ist im Auslauf. läuft aus zum 28.02.2025
Zum Nachfolgeprodukt
Abox-i m 040-4² Abox-i m 040-4²

Abzweigkasten

Abox-i m 040-4²

Artikelnummer: 50140401 | Maße: 94 x 94 x 57 mm

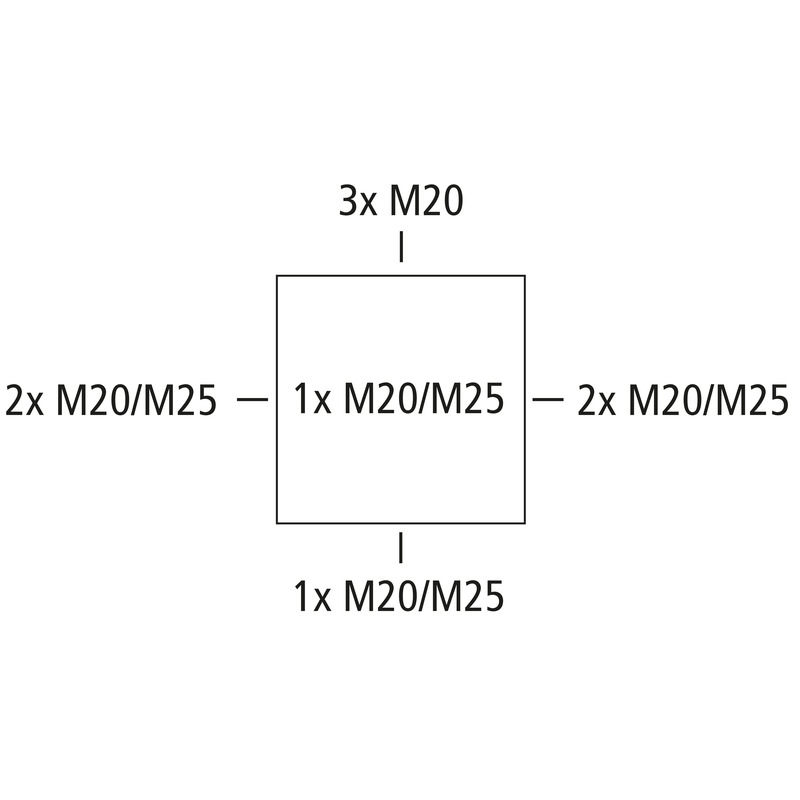

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit Schraubklemme, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP66
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 94 mm
Länge 94 mm
Höhe 57 mm
Gewicht 0.158 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902532605
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (410 KB)
Maßzeichnung dxf (5 MB)
Maßzeichnung dwg (936 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/PL pdf (316 KB)
CE Erklärung DE/EN/FR pdf (312 KB)
DNV Zertifikat EN pdf (198 KB)
VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)
DLG Zulassung DE pdf (2 MB)
DLG Zulassung EN pdf (2 MB)
