Das Produkt ist nicht mehr lieferbar!

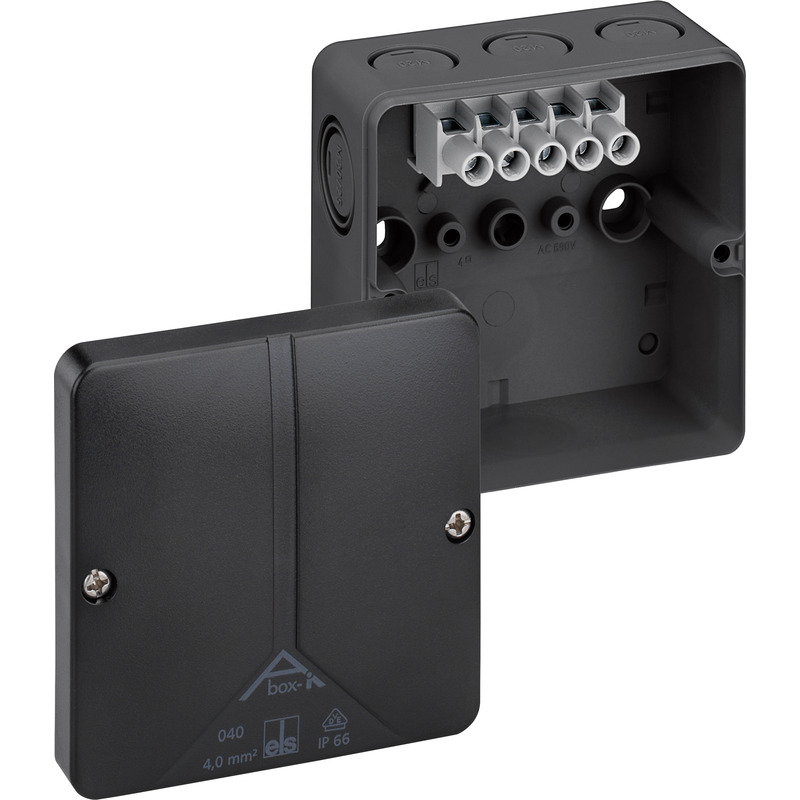

Abzweigkasten

Abox-i m 040-4²/sw

Artikelnummer: 50240401 | Maße: 94 x 94 x 57 mm

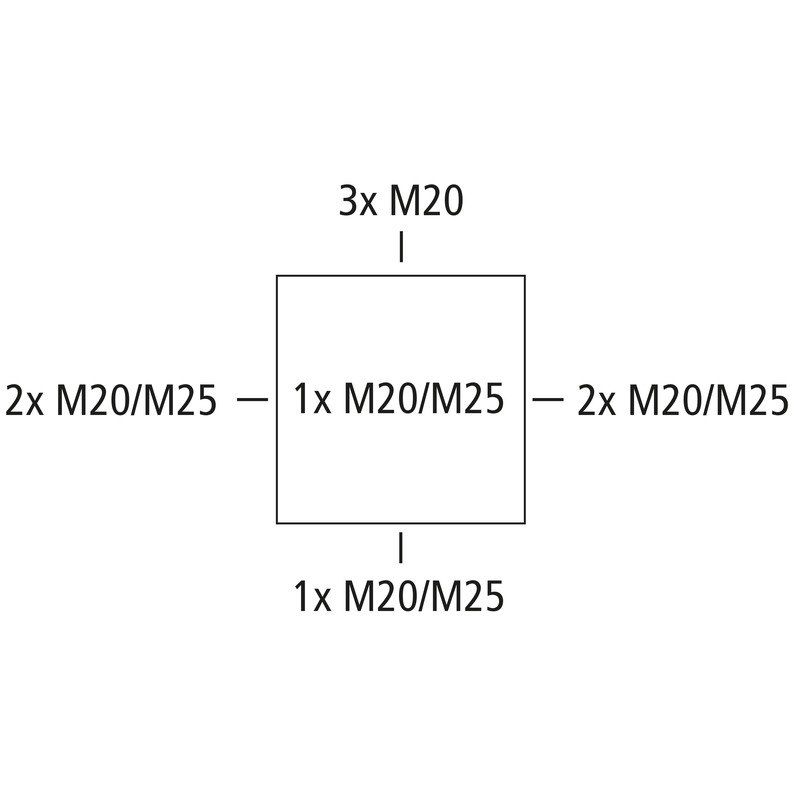

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

schwarz, mit Schraubklemme, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	4 mm²
Schutzklasse	II
Schutzart	IP66
UL Type Rating	k.A.

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	94 mm
Länge	94 mm
Höhe	57 mm
Gewicht	0.1745 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (410 KB)
Maßzeichnung	dxf (5 MB)
Maßzeichnung	dwg (936 KB)
Maßzeichnung	jpg (1 MB)

Zertifikat

DLG Zulassung DE	pdf (2 MB)
CE Erklärung DE/EN/FR	pdf (312 KB)
CE Erklärung DE/EN/PL	pdf (316 KB)
DNV Zertifikat EN	pdf (198 KB)
VDE Zertifikat (DIN EN 60670) DE/EN	pdf (329 KB)
UKCA Erklärung EN	pdf (49 KB)
DLG Zulassung EN	pdf (2 MB)

Zubehör

Kabelverschraubung KVR M20-MGM

Maße : 26,5 x 26,5 x 36 mm
Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

Merken

Details

Kabelverschraubung KVR M20-GDB/MGM

Maße : 30 x 30 x 37 mm
Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

Merken

Details

Kabelverschraubung KVR M25-MGM

Maße : 31,5 x 31,5 x 44 mm
Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

Merken

Details

Kabelverschraubung KVR M25

Maße : 31,5 x 31,5 x 44 mm
Artikelnummer: 24742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, ohne Gegenmutter, grau
(*...

Merken

Details

Doppelmembranstutzen DMS M20/w

Maße : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26012001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Doppelmembranstutzen DMS M25/w

Maße : 29,7 x 29,7 x 13,6 mm
Artikelnummer: 26012501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Doppelmembranstutzen DMS M20

Maße : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Doppelmembranstutzen DMS M25

Maße : 29,7 x 29,7 x 13,6 mm
Artikelnummer: 26042501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

Merken

Details

Klemmstein Abox 025/040 KLS-2,5²/4²

Maße : 46,6 x 17,8 x 31,5 mm
Artikelnummer: 84000401

5-polig - 2,5/4 mm²

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V

Merken

Details

Das Produkt ist nicht mehr lieferbar!

Plombierset Abox PST

Maße : 10 x 25 x 12,5 mm
Artikelnummer: 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...

Plombierset

Merken

Details

Klemmenhalter Abox 025/040 KLH-SL 0,2/4²

Maße : 56,4 x 23 x 28,5 mm
Artikelnummer: 84000201

passend für alle Abzweigkästen Abox / Abox-i 025/040 und Abox m /...

Klemmenhalter für WAGO-Installationsklemmen der Serie 221-41X

Merken

Details

BIM-Dateien

Melden Sie sich bei meinSpelsberg an um BIM-Daten herunterzuladen. Direkt bei meinSpelsberg einloggen.

Ausschreibungstexte

Melden Sie sich bei meinSpelsberg an um Ausschreibungstexte herunterzuladen. Direkt bei meinSpelsberg einloggen.

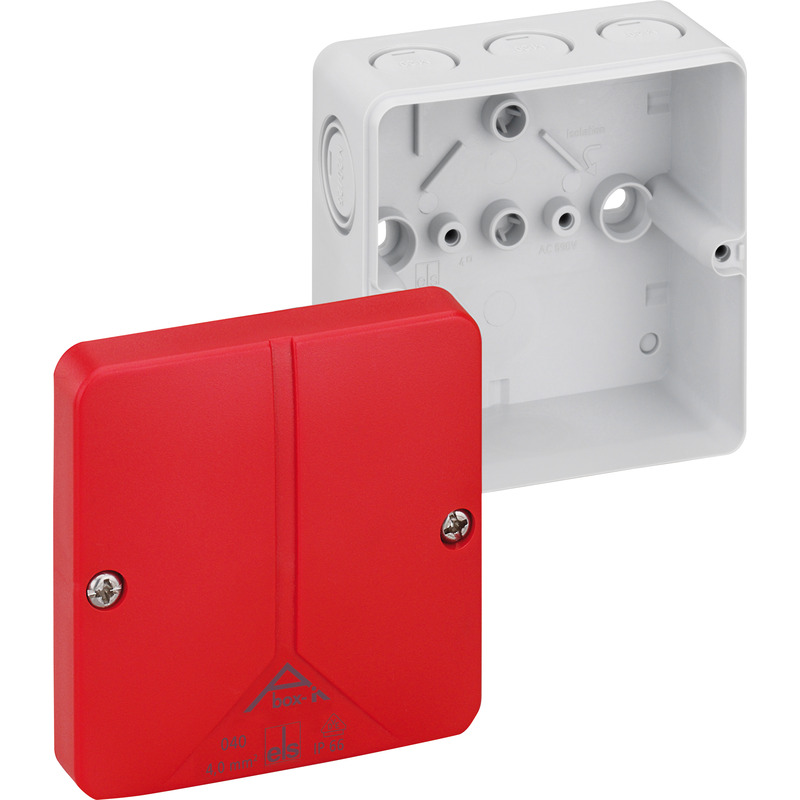

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von...

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

Merken

Details

Das Produkt ist nicht mehr lieferbar!

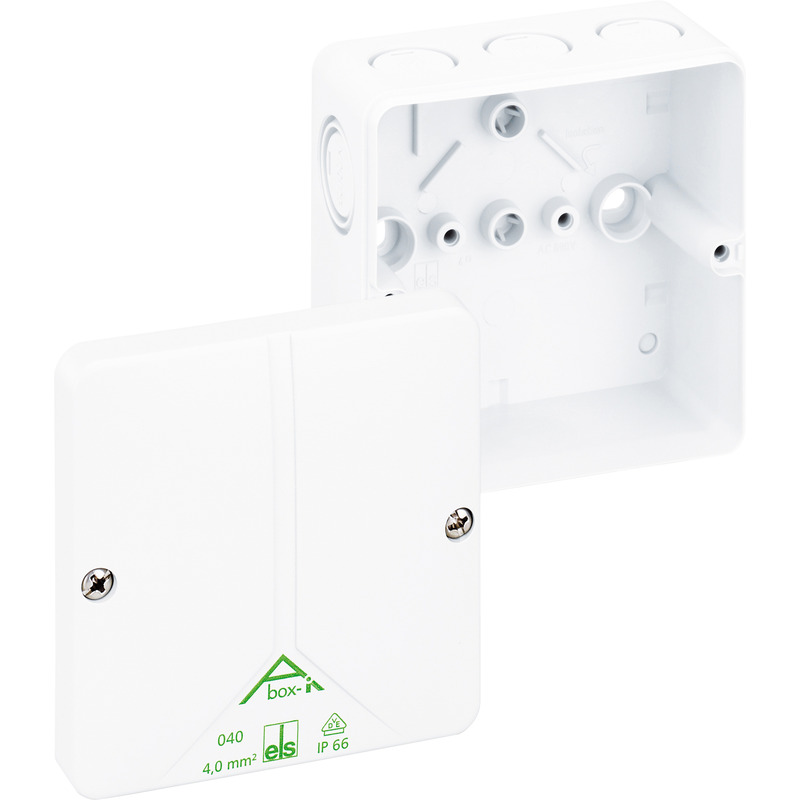

Abzweigkasten Abox-i m 040-L/w
