Das Produkt ist nicht mehr lieferbar!

Abzweigkasten

Abox-i m 040 AB-4²

Artikelnummer: 50340401 | Maße: 94 x 94 x 57 mm

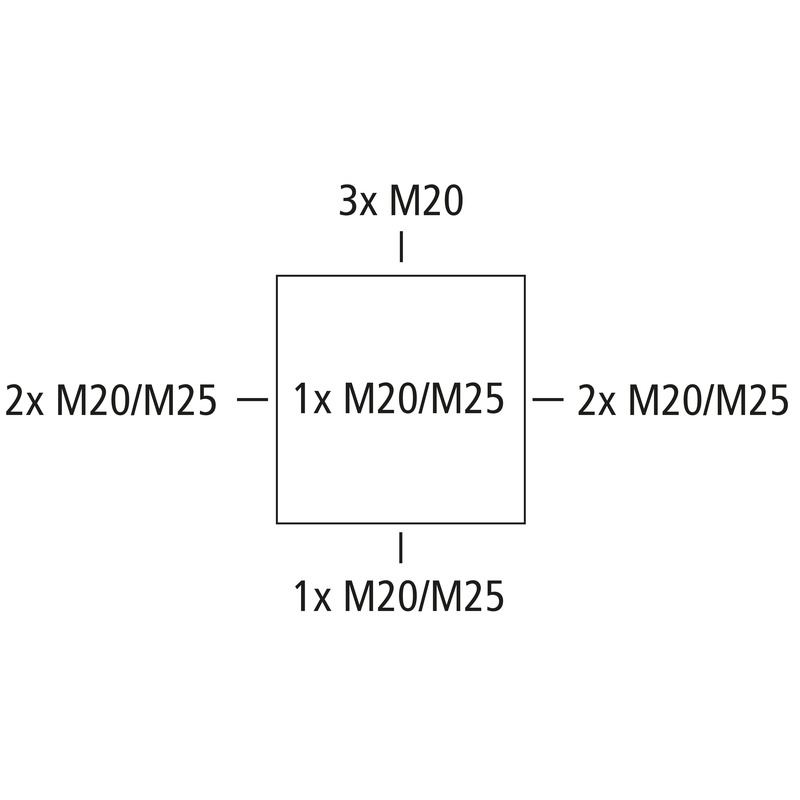

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit Schraubklemme, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	4 mm²
Schutzklasse	II
Schutzart	IP66
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	94 mm
Länge	94 mm
Höhe	57 mm
Gewicht	0.1988 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (436 KB)
Maßzeichnung	dxf (5 MB)
Maßzeichnung	dwg (971 KB)
Maßzeichnung	jpg (1 MB)

Zertifikat

DNV Zertifikat EN	pdf (198 KB)
UKCA Erklärung EN	pdf (49 KB)
VDE Zertifikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Erklärung DE/EN/FR	pdf (312 KB)
DLG Zulassung DE	pdf (2 MB)
DLG Zulassung EN	pdf (2 MB)
CE Erklärung DE/EN/PL	pdf (316 KB)
