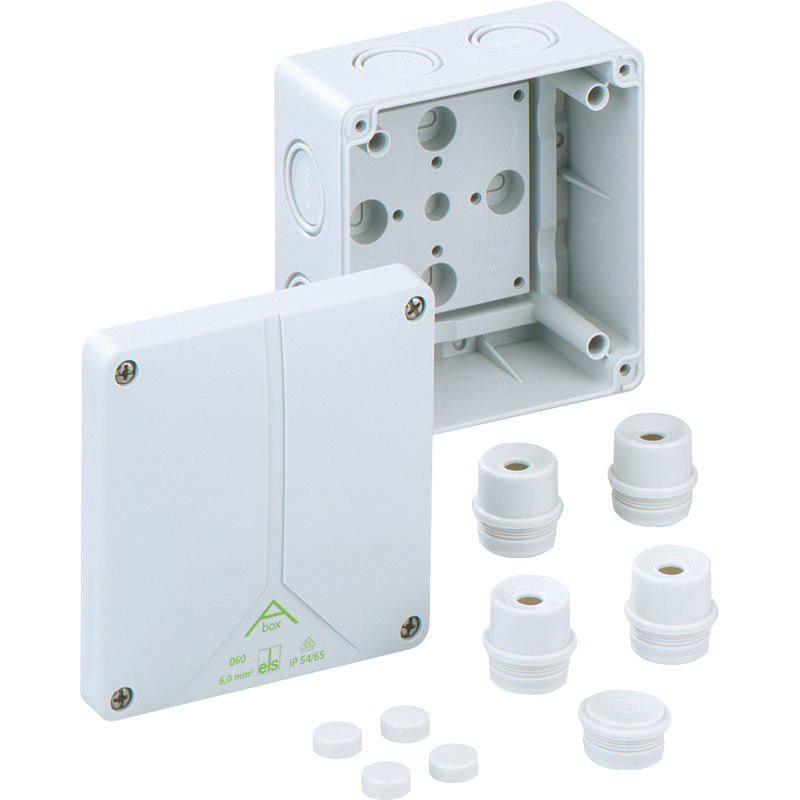

Abzweigkasten Abox 060-L (80690701) Abox | Model bis 2024
Das Produkt ist im Auslauf. läuft aus zum 28.02.2025

Abzweigkasten

Abox 060-L

Artikelnummer: 80690701 | Maße: 110 x 110 x 67 mm

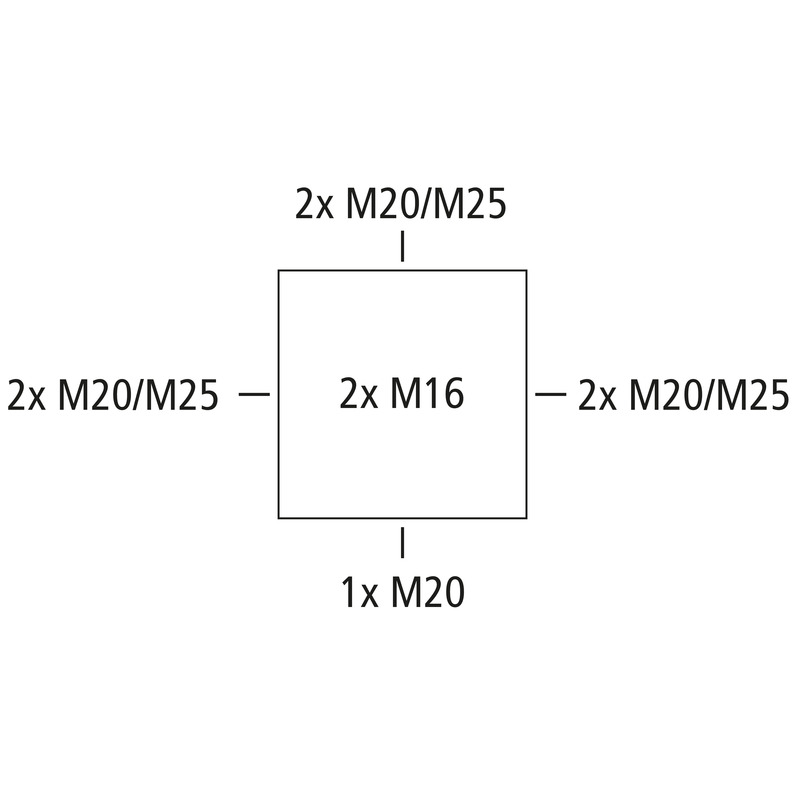

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 6 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25, (2 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, ohne Klemmen

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M25 Dichtbereich 9 - 18,5 mm, 1 Verschlussstopfen M25

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 110 mm
Länge 110 mm
Höhe 67 mm
Gewicht 0.185 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902110193
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (369 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung dwg (748 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

VDE Zertifikat DE/EN pdf (679 KB)
CE Erklärung DE/EN/FR pdf (220 KB)
CE Erklärung DE/EN/PL pdf (313 KB)
UKCA Erklärung EN pdf (49 KB)

Zubehör

Kombiset KS M20

  • Maße : 100 x 40 x 30 mm
  • Artikelnummer: 19202001

Gewindelänge 17 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Kombiset KS M25

  • Maße : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Gewindelänge 19 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Kombiset KS M25-gro

  • Maße : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Gewindelänge 22 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Normschiene NS 35-81

  • Maße : 35 x 81,0 x 7,5 mm
  • Artikelnummer: 19808101

für TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 und Abox/Abox-i 060,...



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Würgestopfen WST M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Gegenmutter GMU PA M20

  • Maße : 29 x 29 x 6 mm
  • Artikelnummer: 20842001

Gewinde M20x1,5



Gegenmutter für metrische Würgenippel und Kabelverschraubungen, Polyamid



Gegenmutter GMU PA M25

  • Maße : 36 x 36 x 6 mm
  • Artikelnummer: 20842501

Gewinde M25x1,5



Gegenmutter für metrische Würgenippel und Kabelverschraubungen, Polyamid



Würgenippel WNI M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Würgenippel WNI M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Stufennippel SNI M20

  • Maße : 25 x 25 x 17 mm
  • Artikelnummer: 21642001

Dichtbereich 5 - 16 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Stufennippel SNI M25

  • Maße : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Dichtbereich 5 - 21 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M25

  • Maße : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Dichtbereich 9 - 16 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Doppelmembranstutzen DMS M20/sw

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Rohrstutzen RST M20

  • Maße : 29 x 26 x 38 mm
  • Artikelnummer: 28842001

für Rohre mit einem Aussendurchmesser von 20 mm



Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau



Rohrstutzen RST M25

  • Maße : 36 x 32 x 38 mm
  • Artikelnummer: 28842501

für Rohre mit einem Aussendurchmesser von 25 mm



Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau

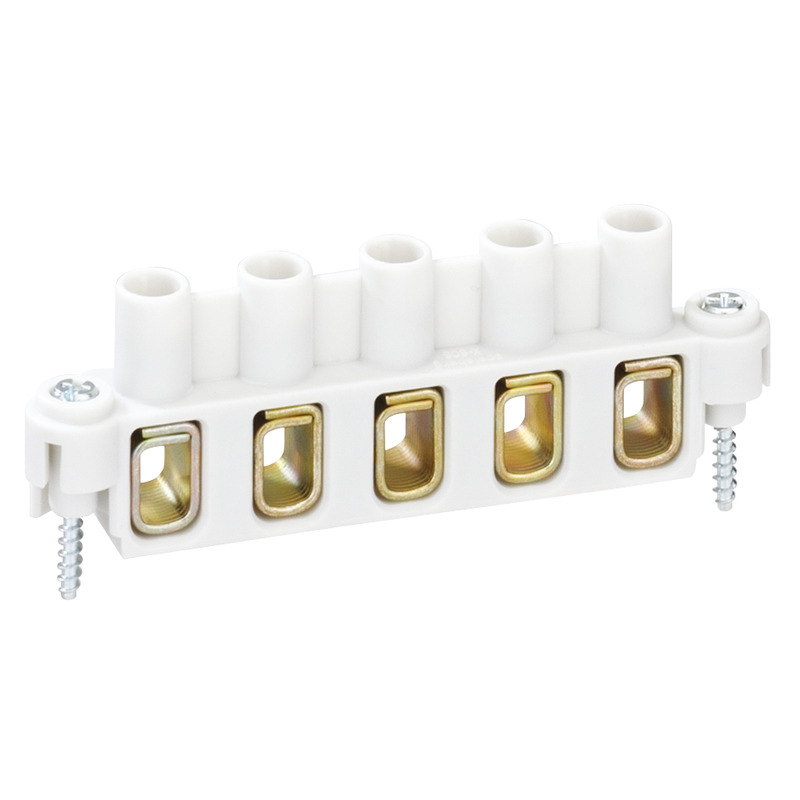

Klemmstein Abox 060 KLS-6²

  • Maße : 46,6 x 17,8 x 31,5 mm
  • Artikelnummer: 84000601

5-polig - 6 mm²



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V



Das Produkt ist nicht mehr lieferbar!

Plombierset Abox PST

  • Maße : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...



Plombierset



Das Produkt ist nicht mehr lieferbar!

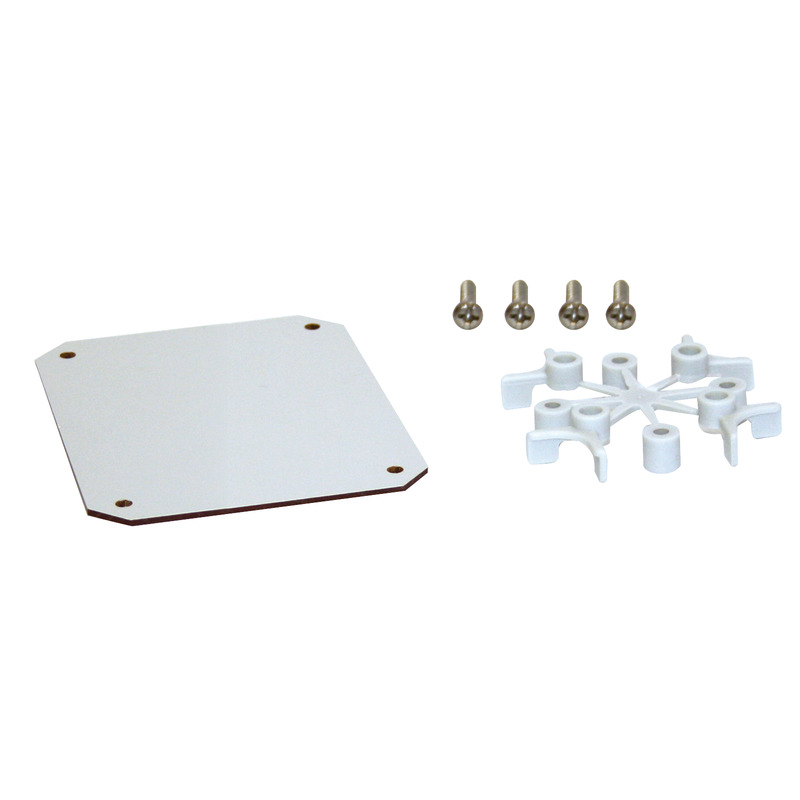

Montageplatte Abox 060 MPI

  • Maße : 83 x 83 x 2,5 mm
  • Artikelnummer: 89500601

für Abox / Abox-i 060



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben
