Abzweigkasten
Artikelnummer: 80740701 | Maße: 82 x 82 x 52 mm

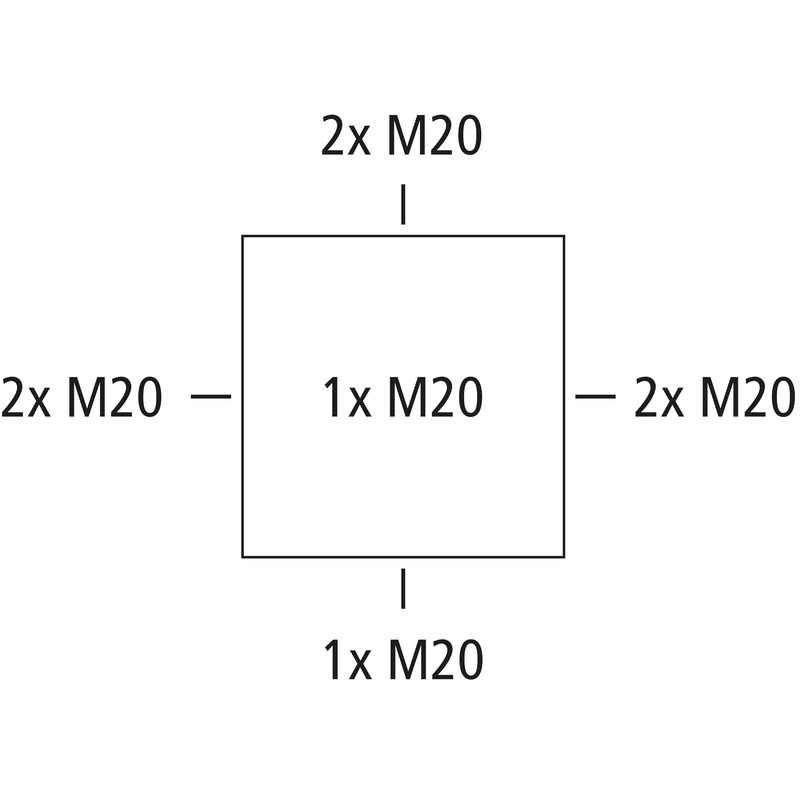

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 2,5 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich
grau, In=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x 2,5²)
Beigefügtes Zubehör:
4 Anbaustutzen IP54 M20 Dichtbereich 8 - 13,5 mm, 1 Verschlussstopfen M20
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 2,5 mm² |
| Schutzklasse | II |
| Schutzart | IP54/IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 82 mm |
|---|---|
| Länge | 82 mm |
| Höhe | 52 mm |
| Gewicht | 0.1155 kg |
| UV-beständig | nein |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 650 °C |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | Innenbereich |
| EAN | 4013902559138 |
|---|---|
| VME Code | C62 |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85369095 |
| Material Unterteil | Polystyrol |
|---|---|
| Material Oberteil | Polystyrol |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl V2A |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
