Das Produkt ist im Auslauf. läuft aus zum 28.02.2025
Zum Nachfolgeprodukt

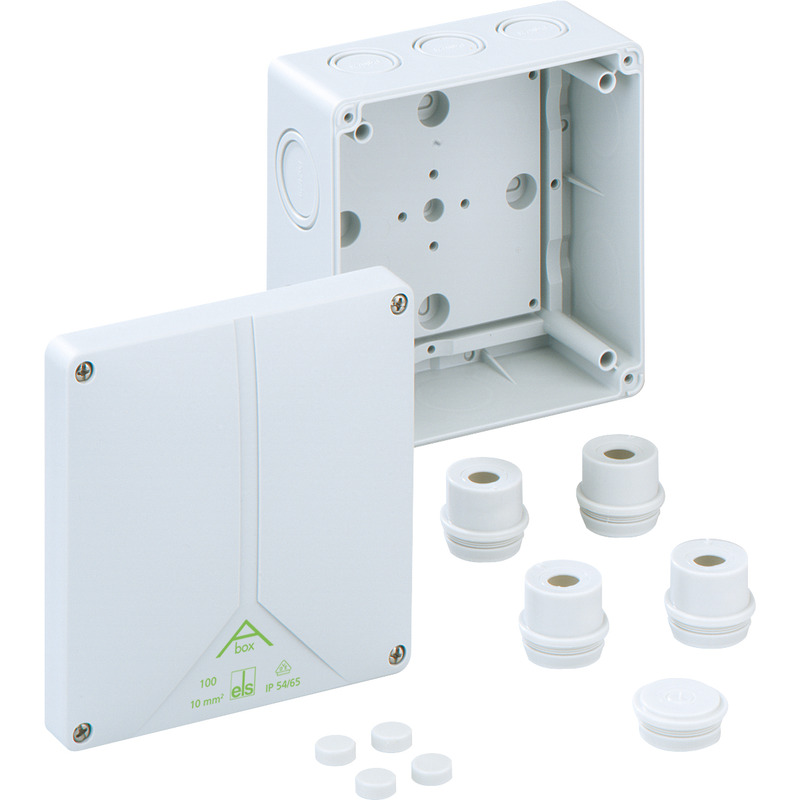

Abox 100-10² Abox 100-10²

Abzweigkasten

Abox 100-10²

Artikelnummer: 81041001 | Maße: 140 x 140 x 79 mm

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 10 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, mit hochliegender Schraubklemme, 5-polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M32 Dichtbereich 13 - 23 mm, 1 Verschlussstopfen M32

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 10 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 140 mm
Länge 140 mm
Höhe 79 mm
Gewicht 0.3556 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902110162
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (439 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung dwg (875 KB)
Maßzeichnung jpg (2 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (220 KB)
UKCA Erklärung EN pdf (49 KB)
VDE Zertifikat DE/EN pdf (679 KB)
CE Erklärung DE/EN/PL pdf (313 KB)

Zubehör

Kombiset - KS M20

Kombiset KS M20

  • Maße : 100 x 40 x 30 mm
  • Artikelnummer: 19202001

Gewindelänge 17 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Kombiset - KS M25

Kombiset KS M25

  • Maße : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Gewindelänge 19 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Kombiset - KS M25-gro

Kombiset KS M25-gro

  • Maße : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Gewindelänge 22 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Kombiset - KS M32

Kombiset KS M32

  • Maße : 100 x 50 x 30 mm
  • Artikelnummer: 19203201

Gewindelänge 20 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Kombistutzen - KST M25-17

Kombistutzen KST M25-17

  • Maße : 29,5 x 29,5 x 17 mm
  • Artikelnummer: 19302501

Länge 17 mm, zur vertikalen Verbindung von AK/AKi 03 - 12...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Merken
Details
Kombistutzen - KST M25-33

Kombistutzen KST M25-33

  • Maße : 29,5 x 29,5 x 33 mm
  • Artikelnummer: 19302601

Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Merken
Details
Kombistutzen - KST M32

Kombistutzen KST M32

  • Maße : 36,5 x 36,5 x 24,5 mm
  • Artikelnummer: 19303201

Länge 25 mm, zur vertikalen und horizontalen Verbindung von AK/AKi 24...



Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm



Merken
Details
Normschiene - NS 35-106

Normschiene NS 35-106

  • Maße : 35 x 106,0 x 7,5 mm
  • Artikelnummer: 19810601

für TK 1309, TK 1313 und Abox/Abox-i 100, Länge 106 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Merken
Details
Würgestopfen - WST M20

Würgestopfen WST M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Merken
Details
Würgestopfen - WST M25

Würgestopfen WST M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Merken
Details
Würgestopfen - WST M32

Würgestopfen WST M32

  • Maße : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 20343201

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Merken
Details
Würgenippel - WNI M20

Würgenippel WNI M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Merken
Details
Würgenippel - WNI M25

Würgenippel WNI M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Merken
Details
Würgenippel - WNI M32

Würgenippel WNI M32

  • Maße : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 21343201

Dichtbereich 11 - 22 mm, Gewindelänge 14 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Merken
Details
Stufennippel - SNI M20

Stufennippel SNI M20

  • Maße : 25 x 25 x 17 mm
  • Artikelnummer: 21642001

Dichtbereich 5 - 16 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Merken
Details
Stufennippel - SNI M25

Stufennippel SNI M25

  • Maße : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Dichtbereich 5 - 21 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Merken
Details
Stufennippel - SNI M32

Stufennippel SNI M32

  • Maße : 37 x 37 x 20 mm
  • Artikelnummer: 21643201

Dichtbereich 13 - 26,5 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Merken
Details
Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M25-MGM

Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M32-MGM

Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Anbaustutzen - AST M20

Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Anbaustutzen - AST M25

Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Anbaustutzen - AST M32

Anbaustutzen AST M32

  • Maße : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Dichtbereich 13 - 23 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Verschlussstopfen - VST M20

Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Merken
Details
Verschlussstopfen - VST M25

Verschlussstopfen VST M25

  • Maße : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Dichtbereich 9 - 16 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Merken
Details
Verschlussstopfen - VST M32

Verschlussstopfen VST M32

  • Maße : 36,5 x 36,5 x 14,1 mm
  • Artikelnummer: 23143201

Dichtbereich 13 - 23 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Merken
Details
Doppelmembranstutzen - DMS M20/w

Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25/w

Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25

Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32

Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32/4

Doppelmembranstutzen DMS M32/4

  • Maße : 36,7 x 12,9 x 36,7 mm
  • Artikelnummer: 26043301

Dichtbereich 3,5 - 6 mm pro Einführung



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, max. vier Leitungseinführungen...



Merken
Details
Doppelmembranstutzen - DMS M40

Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Belüftungsstutzen - BST M20/sw

Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Merken
Details
Belüftungsstutzen - BST M20

Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Merken
Details
Rohrstutzen - RST M20

Rohrstutzen RST M20

  • Maße : 29 x 26 x 38 mm
  • Artikelnummer: 28842001

für Rohre mit einem Aussendurchmesser von 20 mm



Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau



Merken
Details

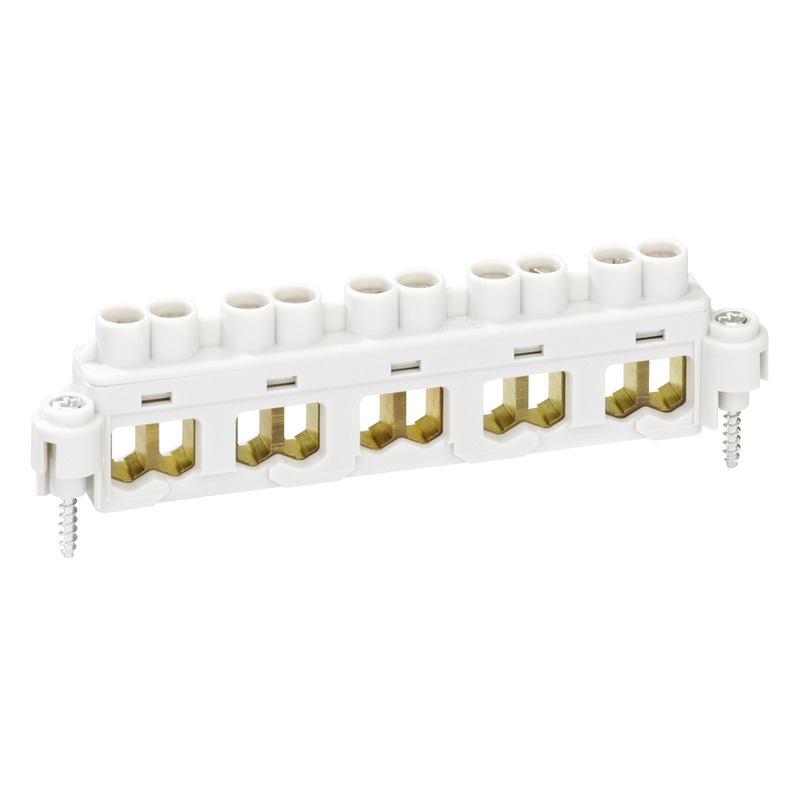

Klemmstein - Abox 100 KLS-10²

Klemmstein Abox 100 KLS-10²

  • Maße : 35,7 x 241,4 x 13 mm
  • Artikelnummer: 84001001

5-polig - 10 mm²



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Plombierset - Abox PST

Plombierset Abox PST

  • Maße : 10 x 25 x 12,5 mm
  • Artikelnummer: 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...



Plombierset



Merken
Details
Das Produkt ist nicht mehr lieferbar!

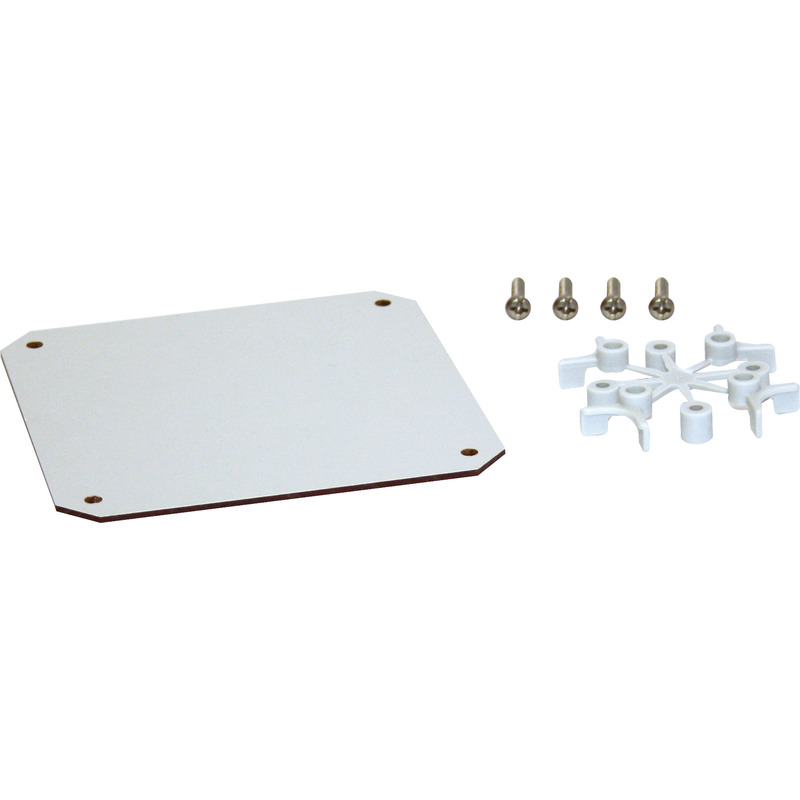

Montageplatte - Abox 100 MPI

Montageplatte Abox 100 MPI

  • Maße : 109 x 109 x 2,5 mm
  • Artikelnummer: 89501001

für Abox / Abox-i 100



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

Ihr direkter Draht zu unseren Experten

Sie haben Fragen zum Produkt und möchten sich beraten lassen?
Hier können Sie uns direkt eine Nachricht hinterlassen, die sich auf das Produkt bezieht.

Nachricht schreiben
Artikel einer Merkliste hinzufügen

Vorhandene Merkliste

Neue Merkliste

Merklisten verwalten
NPS-Popover
