Das Produkt ist nicht mehr lieferbar!
Zum Nachfolgeprodukt

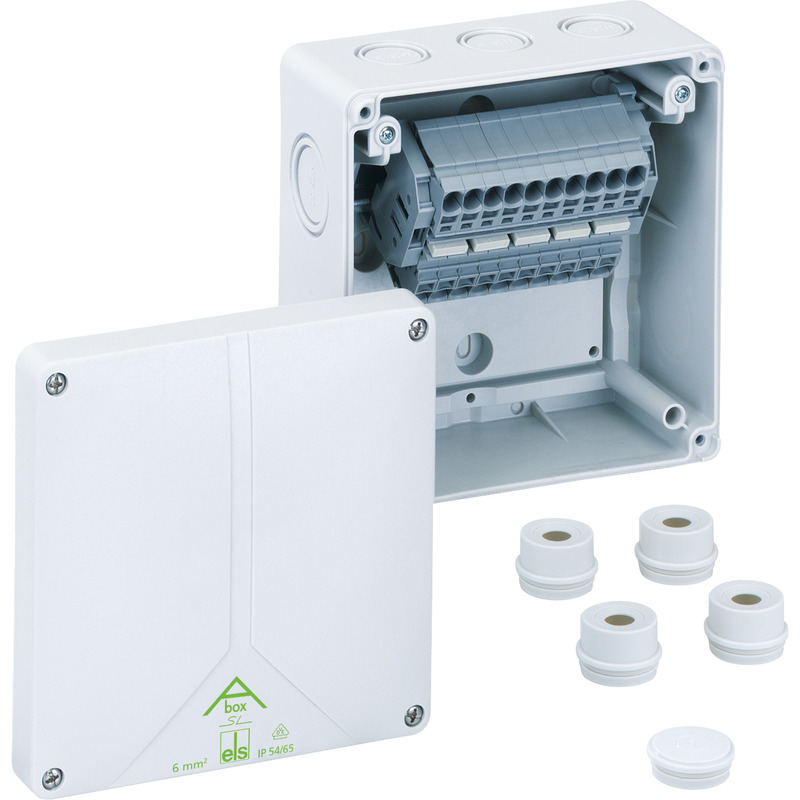

Abox SL-6² Abox SL-6²

Abzweigkasten

Abox SL-6²

Artikelnummer: 81081001 | Maße: 140 x 140 x 79 mm

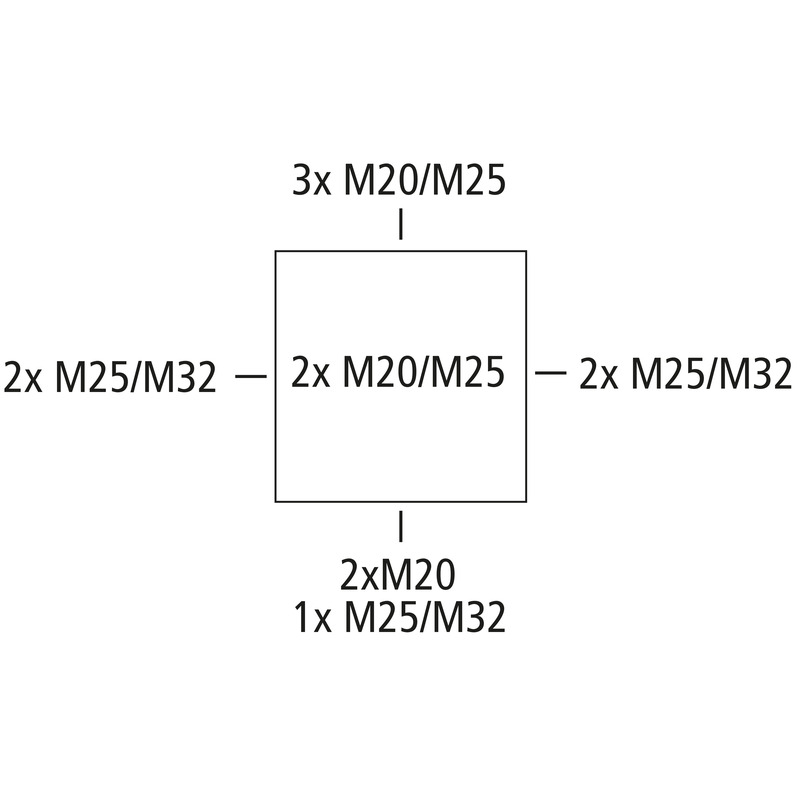

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 6 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Standardinstallationen im Innenbereich

grau, mit hochliegender schraubenloser Klemme Wago 2006-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 6 mm², bei einer Strombelastbarkeit von 41 A, klemmbare Querschnitte pro Pol: 4 x 0,5 bis 10 mm² starr und flexibel

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M32 Dichtbereich 13 - 23 mm, 1 Verschlussstopfen M32

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 140 mm
Länge 140 mm
Höhe 79 mm
Gewicht 0.4392 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902931088
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (1 MB)
Maßzeichnung jpg (1 MB)
Maßzeichnung pdf (508 KB)
Maßzeichnung dxf (5 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (63 KB)
VDE Zertifikat DE/EN pdf (768 KB)
UKCA Erklärung EN pdf (50 KB)
