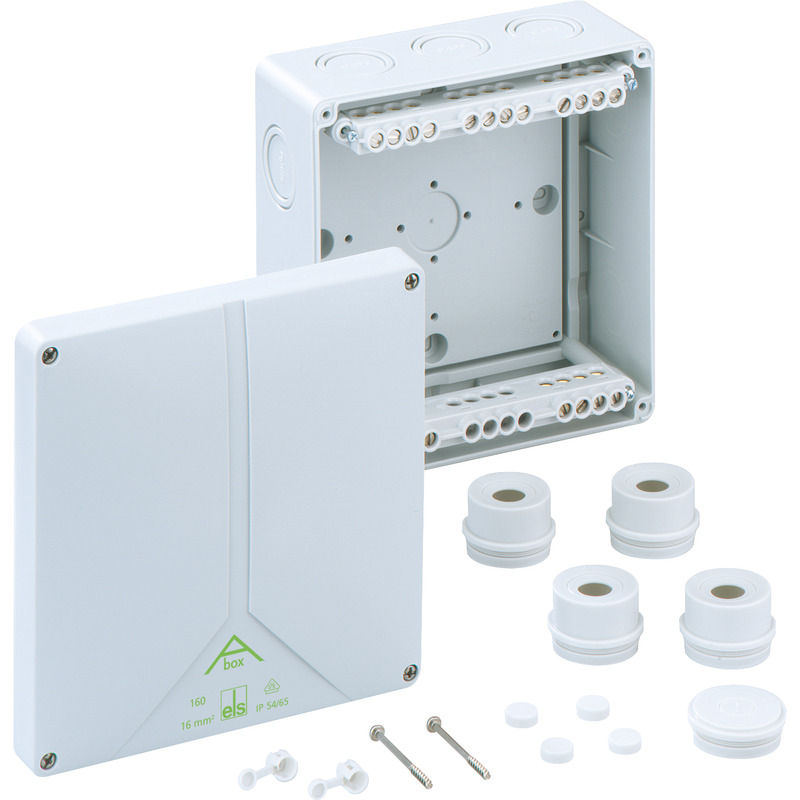

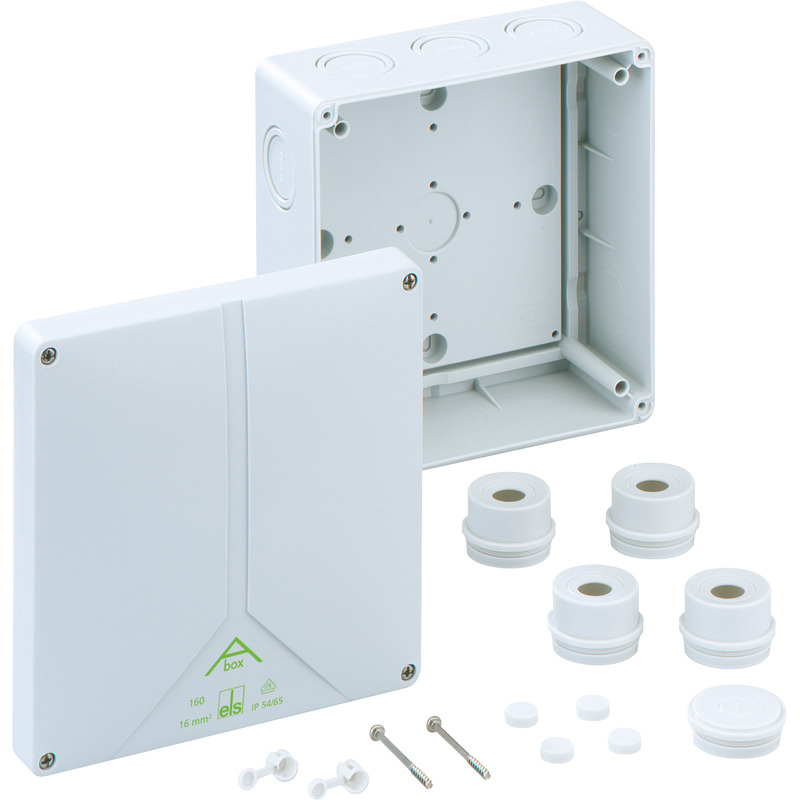

Abox 160-16² Abox 160-16²

Abzweigkasten

Abox 160-16²

Artikelnummer: 81641001 | Maße: 180 x 180 x 91 mm

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, mit hochliegender Schraubklemme, 5-polig - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 1 Plombierset

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 16 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 180 mm
Länge 180 mm
Höhe 91 mm
Gewicht 0.6474 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902110179
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

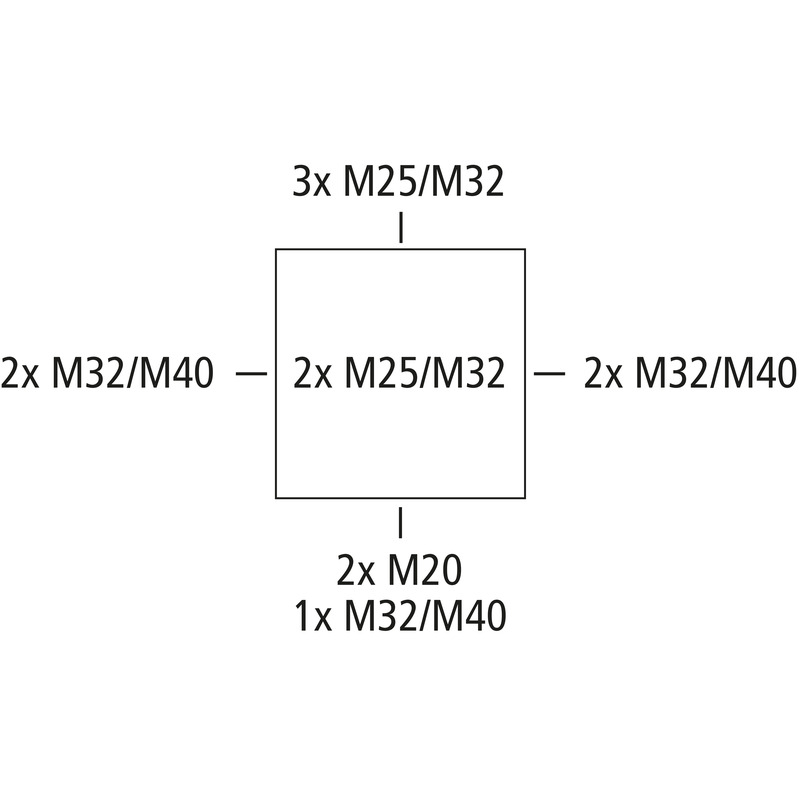

Maßblatt

Maßzeichnung pdf (417 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung dwg (883 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (313 KB)
CE Erklärung DE/EN/FR pdf (220 KB)
VDE Zertifikat DE/EN pdf (679 KB)
UKCA Erklärung EN pdf (49 KB)
