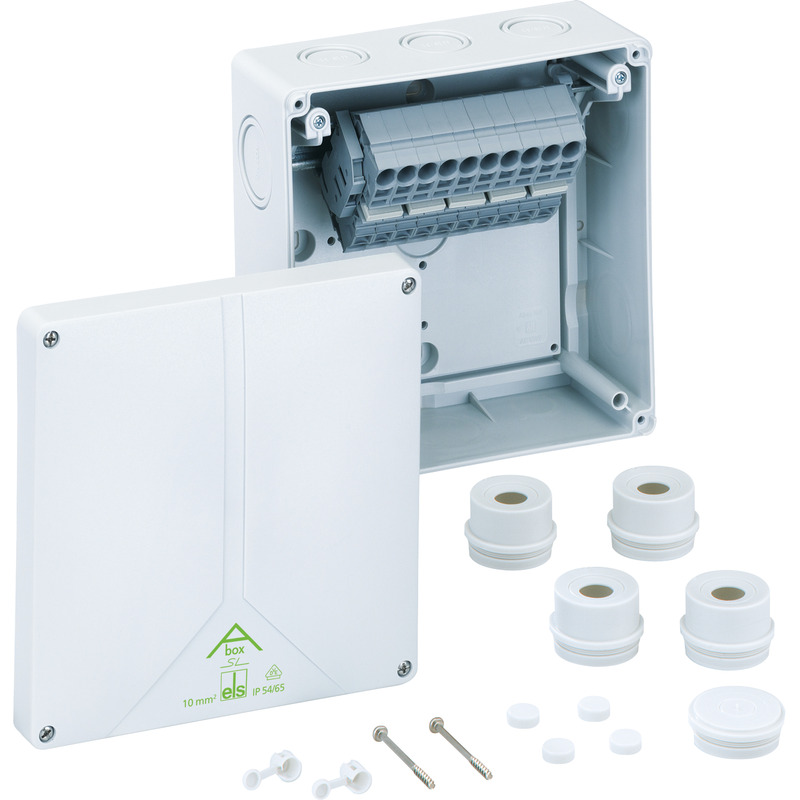

Abzweigkasten Abox SL-10² (81681001) Abox | Model bis 2024
Das Produkt ist nicht mehr lieferbar!

Abzweigkasten

Abox SL-10²

Artikelnummer: 81681001 | Maße: 180 x 180 x 91 mm

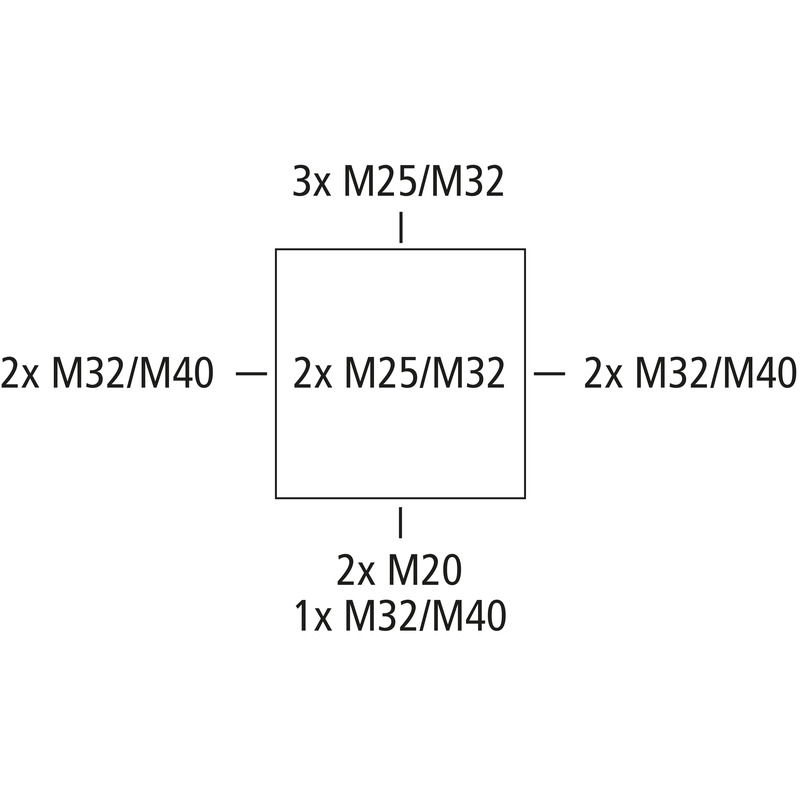

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 10 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Standardinstallationen im Innenbereich

grau, mit hochliegender schraubenloser Klemme Wago 2010-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 10 mm², bei einer Strombelastbarkeit von 57 A, klemmbare Querschnitte pro Pol:, 4 x 0,5 bis 16 mm² starr und flexibel

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 1 Plombierset

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 10 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 180 mm
Länge 180 mm
Höhe 91 mm
Gewicht 0.714 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902931095
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (1 MB)
Maßzeichnung jpg (1 MB)
Maßzeichnung pdf (628 KB)
Maßzeichnung dxf (7 MB)

Zertifikat

VDE Zertifikat DE/EN pdf (768 KB)
CE Erklärung DE/EN/FR pdf (63 KB)
UKCA Erklärung EN pdf (50 KB)

Zubehör

Würgestopfen WST M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M32

  • Maße : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 20343201

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgestopfen WST M40

  • Maße : 45,8 x 45,8 x 28 mm
  • Artikelnummer: 20344001

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Würgenippel WNI M20

  • Maße : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Würgenippel WNI M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Würgenippel WNI M32

  • Maße : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 21343201

Dichtbereich 11 - 22 mm, Gewindelänge 14 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M32

  • Maße : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Dichtbereich 13 - 23 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M40

  • Maße : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Dichtbereich 17 - 30 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Verschlussstopfen VST M20

  • Maße : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Dichtbereich 8 - 13,5 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M25

  • Maße : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Dichtbereich 9 - 16 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M32

  • Maße : 36,5 x 36,5 x 14,1 mm
  • Artikelnummer: 23143201

Dichtbereich 13 - 23 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Verschlussstopfen VST M40

  • Maße : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23144001

Dichtbereich 17 - 30 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...

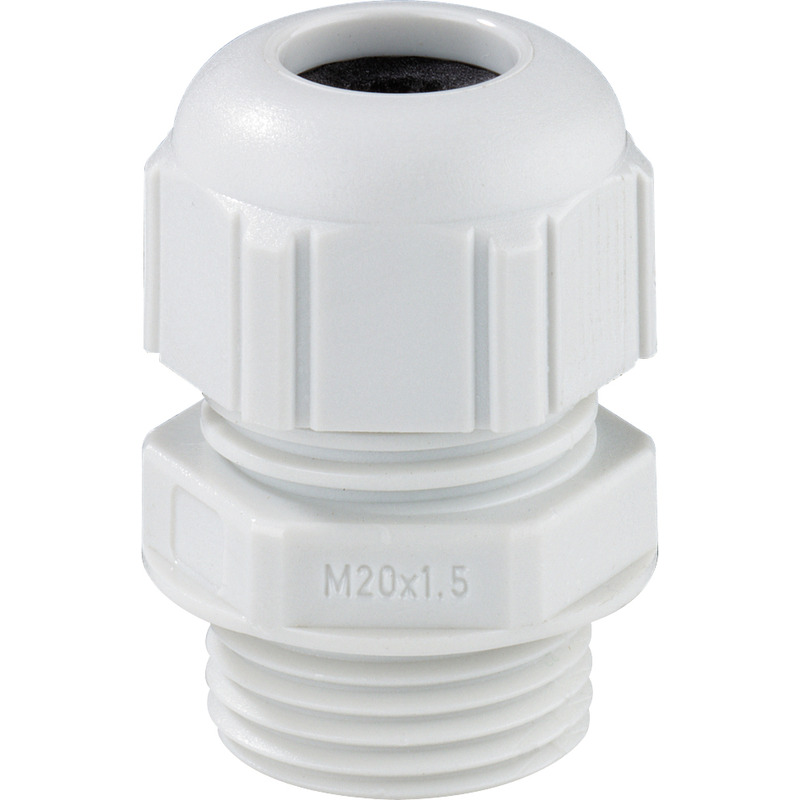

Kabelverschraubung KVR M32

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 24743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, ohne Gegenmutter, grau
(*...



Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
