Abzweigkasten Abox Pro XT SL-6² (40646001) Wasserdichte Abzweigkästen für Erdreich und Überflutungsgebiete

Abox XT

Erdreich und Überflutungsgebiete

neu

Abzweigkasten

Abox Pro XT SL-6²

Artikelnummer: 40646001 | Maße: 152 x 152 x 85 mm

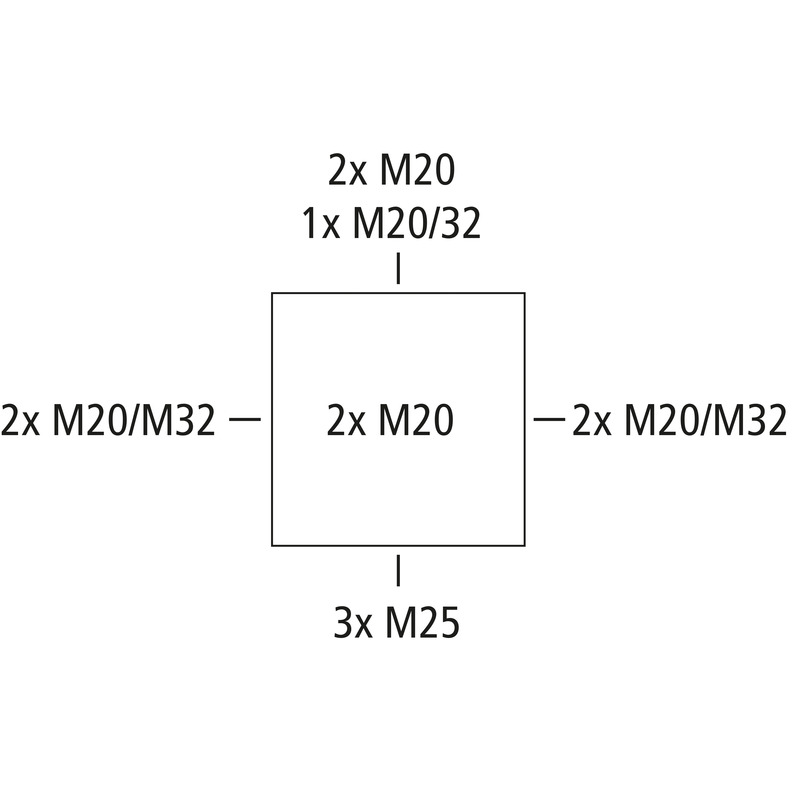

Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 6 mm², Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen zum Vergießen, zur Montage in Überschwemmungsgebieten und im Erdreich ohne Verkehrslasten, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, In=41 A, mit 5 hochliegenden, schraubenlosen 3-Leiter-Klemmen Typ Wago 221-613 - 6 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 6 mm² starr/ flexibel Cu

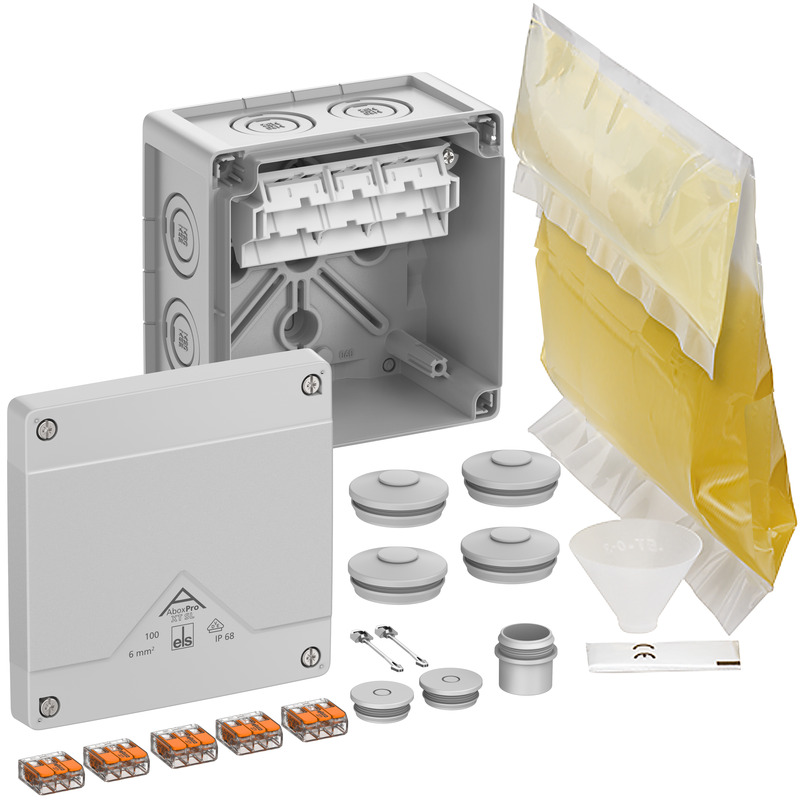

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, 2 Verschlusstopfen M20, 1 Anbaustutzen M20, Deckelverliersicherung, 1 Gießharzbeutel GHB Pro 4 mit Einfülltrichter und Einweghandschuhen

Highlights

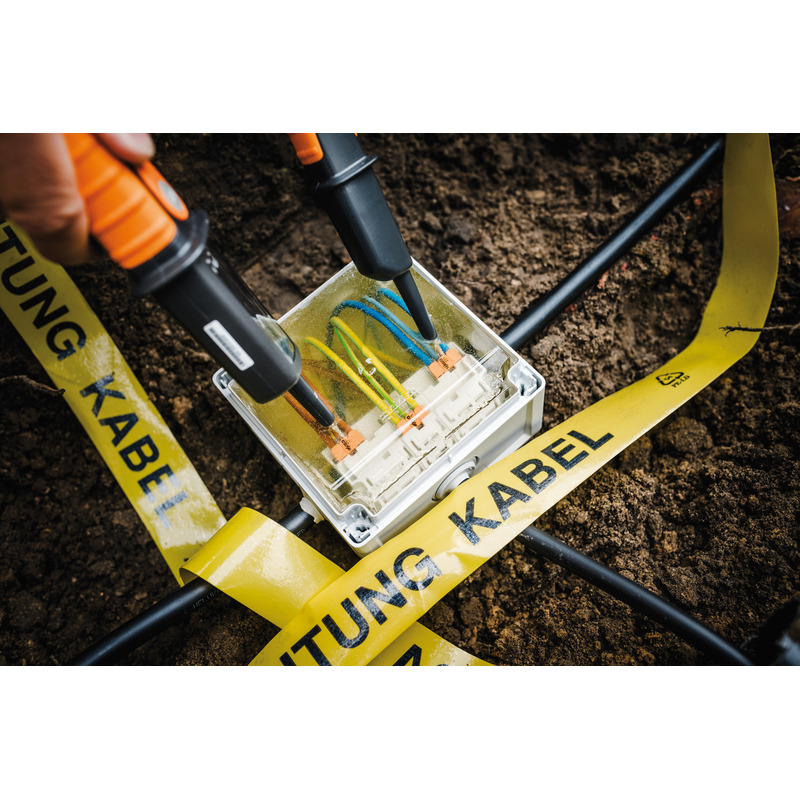

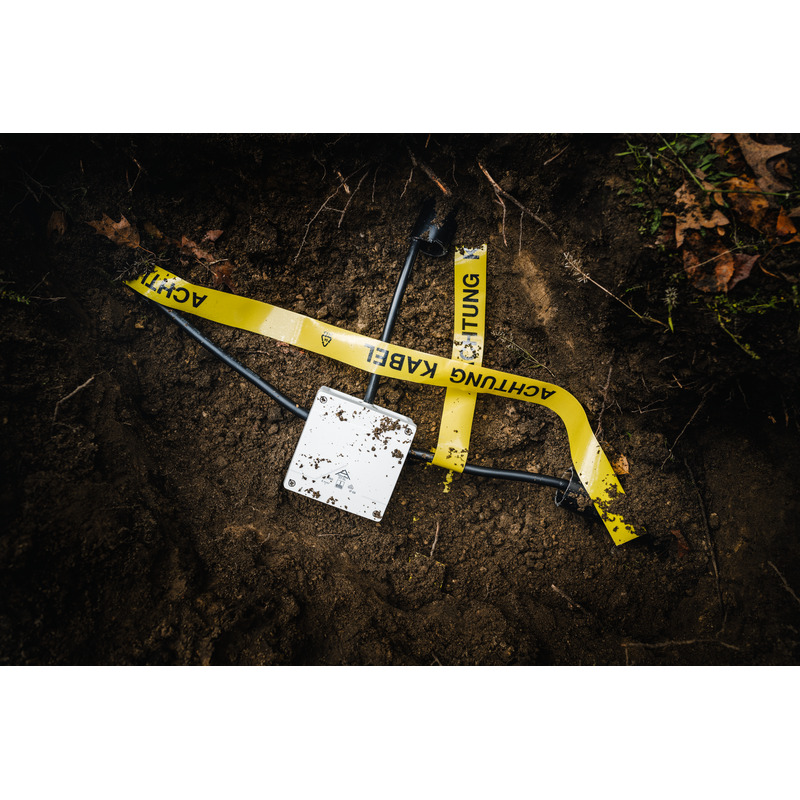

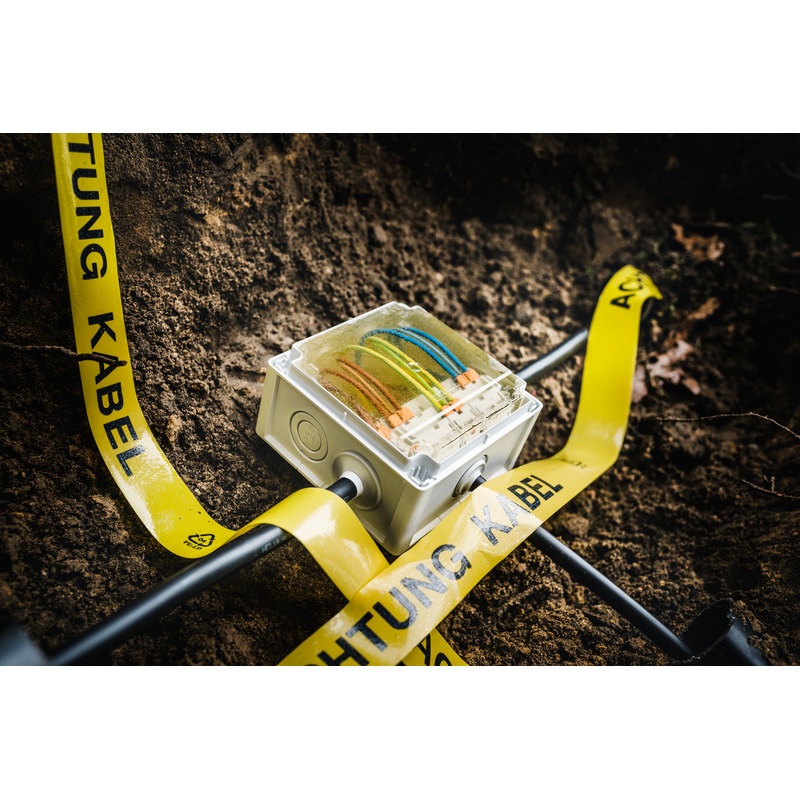

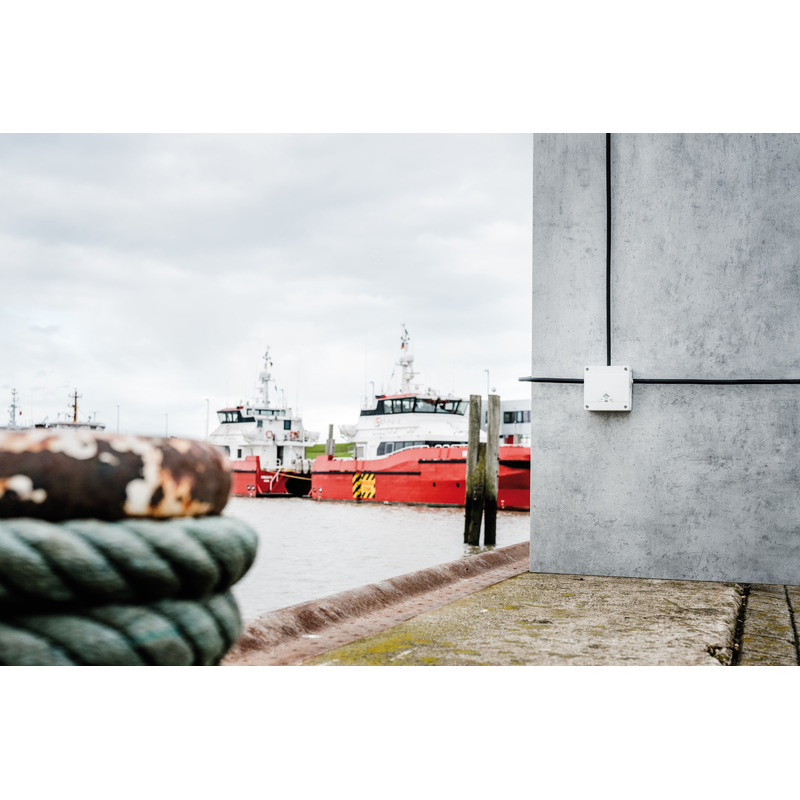

Die Abox Pro XT SL ist besonders geeignet für maximalen Schutz unter herausfordernden Installationsumgebungen, wie zum Beispiel bei Installationen im Erdreich und in Überflutungsgebieten. Besonders hervorzuheben ist die Kombination von Gießharz für IP68 mit schraubenloser Klemmtechnik, die für alle Leiterarten geeignet ist und dank des hochgesetzten Klemmenhalters eine sichere und übersichtliche Installation gewährleistet. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP68, die Schlagfestigkeit von IK09, und die VDE-Zertifizierung nach DIN VDE 60670-22-100, ermöglichen in Kombination mit dem beigefügten Zubehör ein kontrolliertes, sicheres und sauberes Installieren in herausfordernden Umgebungen.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt 0,5 mm²
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP68
Bemessungsstrom 41 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 152 mm
Länge 152 mm
Höhe 85 mm
Innenlänge 137 mm
Innenbreite 137 mm
Innenhöhe 65 mm
Gewicht 2.106 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C

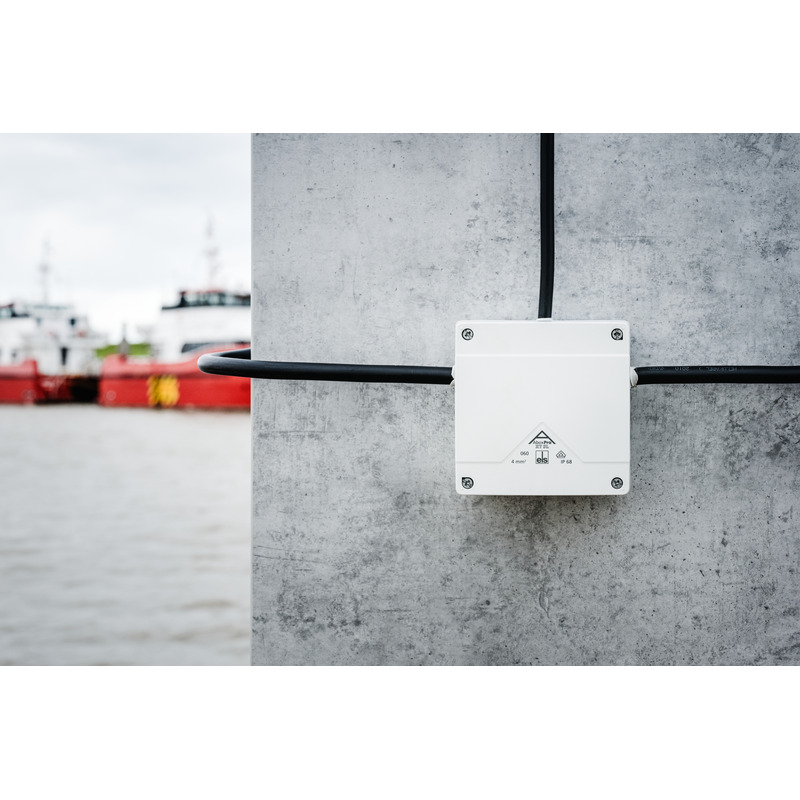

Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902664108
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung GHB DE/EN/FR/ES pdf (3 MB)
Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (6 MB)
Maßzeichnung dwg (8 MB)
Maßzeichnung dxf (36 MB)

Sicherheitsdatenblatt

Sicherheitsdatenblatt EN pdf (774 KB)
Sicherheitsdatenblatt DE pdf (470 KB)

Zertifikat

UKCA Erklärung EN pdf (166 KB)
VDE Zertifikat (DIN EN IEC 60670-1 / -22) DE/EN pdf (295 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
CE Erklärung DE/EN/PL pdf (142 KB)

Zubehör

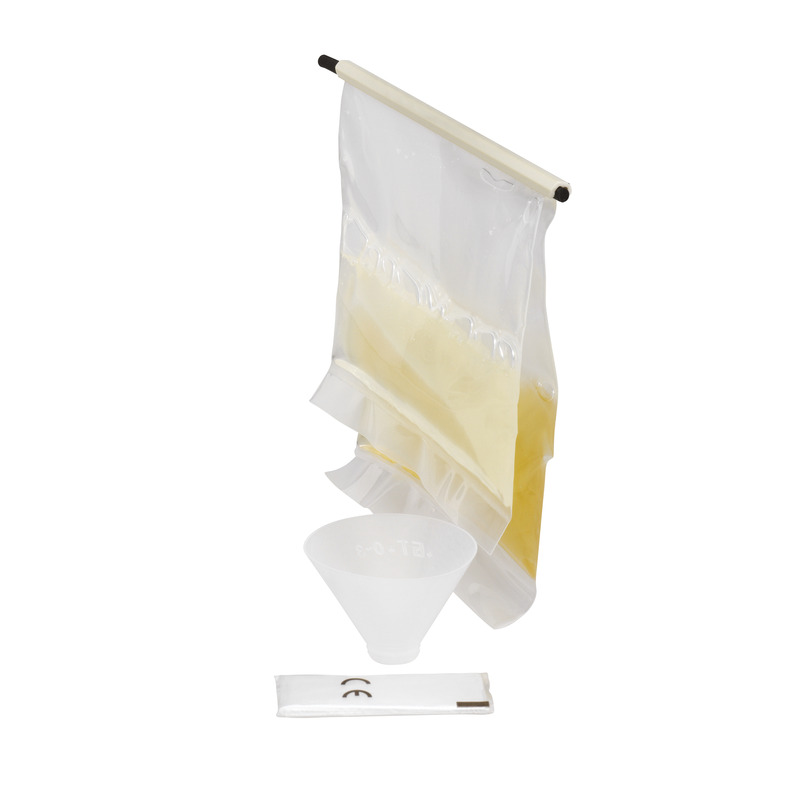

neu Gießharzbeutel - GHB Pro 4

Gießharzbeutel GHB Pro 4

  • Maße : 195 x 365 x 51 mm
  • Artikelnummer: 49252401

für Abox Pro XT-10² und Abox Pro XT SL-6², Inhalt 1250 ml



Gießharzbeutel für Abox Pro XT und Abox Pro XT SL(K), kennzeichnungsfrei mit Trichter und...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
