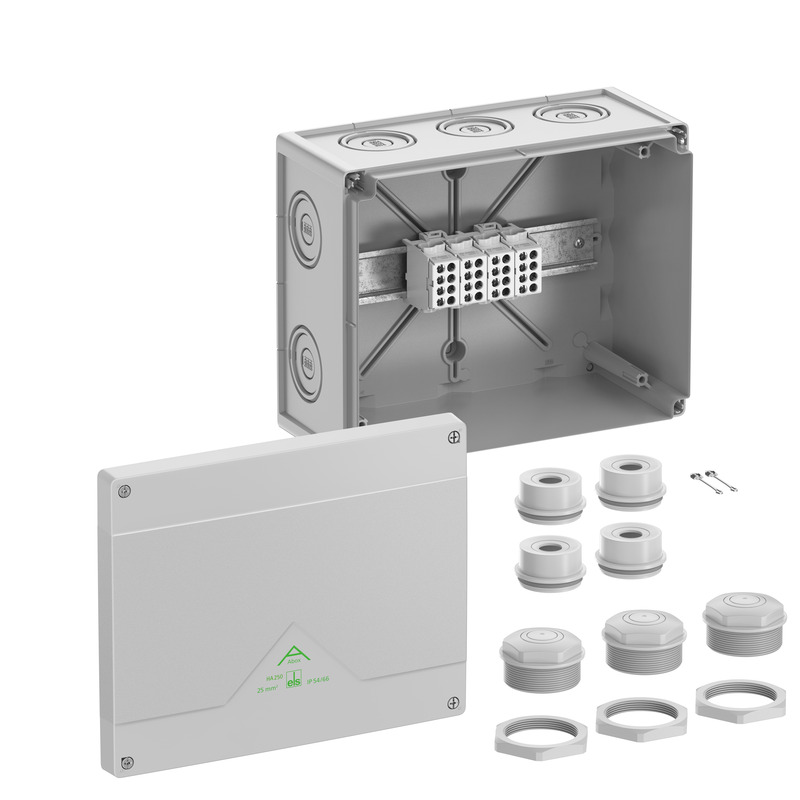

Abzweigkasten

Abox HA 250

Artikelnummer: 48142501 | Maße: 252 x 202 x 120 mm

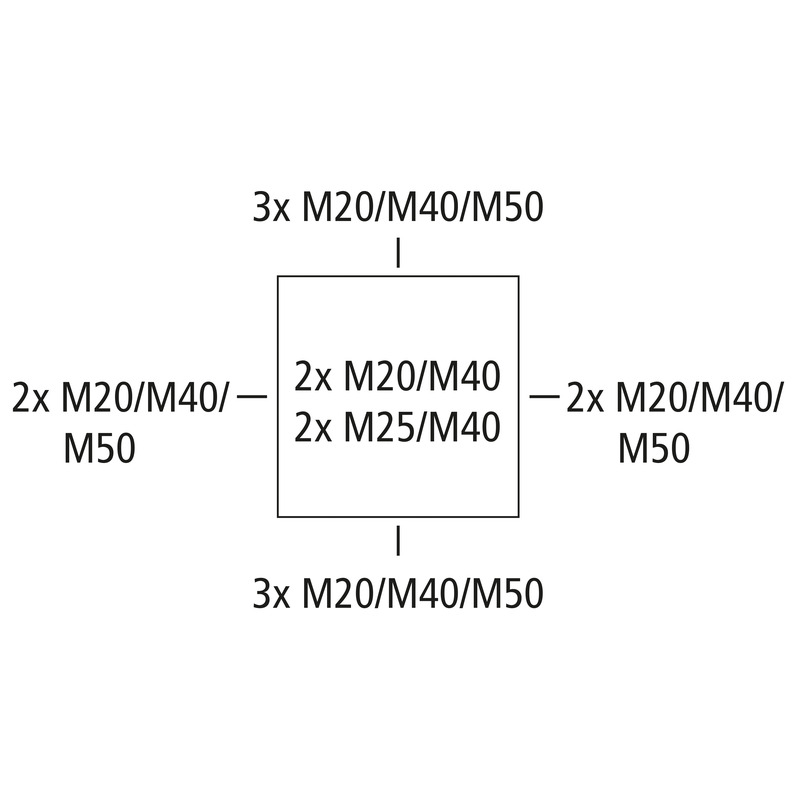

Abzweigkasten, mit Schutzart IP54/IP66, Nennquerschnitt 25 mm², zertifiziert durch DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, Ui=690 V AC, mit auf Normschiene montierten Hauptleitungsabzweigklemmen, 4-polig, klemmbare Querschnitte pro Pol Hauptleitung: 1,5 - 25 mm² starr (Cu/Al) und mehrdrätig (Cu), 1,5 -16 mm² feindrähtig mit Aderendhülse (Cu). Klemmbare Querschnitte pro Pol Abzweigleitung 1,5 - 16 mm² starr (Cu/Al) und mehrdrätig (Cu), 1,5 -10 mm² feindrähtig mit Aderendhülse (Cu). Nennstrom nach EN 60947-7: 130 A (Cu) und 100 A (Al)

Beigefügtes Zubehör:
4 Anbaustutzen IP55 M40 Dichtbereich 17 - 30 mm, 3 Würgestopfen IP54 M50 Dichtbereich 22 - 35 mm, Deckelverliersicherung

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP55/66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführungen mithilfe von sauber und leicht entfernbaren Ausschlagmembranen gewährleistet.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
max. Leiterquerschnitt 25 mm²
Schutzklasse II
Schutzart IP54/IP66
Klemmenart Schraubklemme
Polzahl 4

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 252 mm
Länge 202 mm
Höhe 120 mm
Innenlänge 186 mm
Innenbreite 236 mm
Innenhöhe 99 mm
Gewicht 1.3578 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902663033
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung pdf (6 MB)
Maßzeichnung dxf (36 MB)
Maßzeichnung dwg (7 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (139 KB)
VDE Zertifikat DE/EN pdf (397 KB)
CE Erklärung DE/EN/PL pdf (141 KB)

Zubehör

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M50-MGM

  • Maße : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...

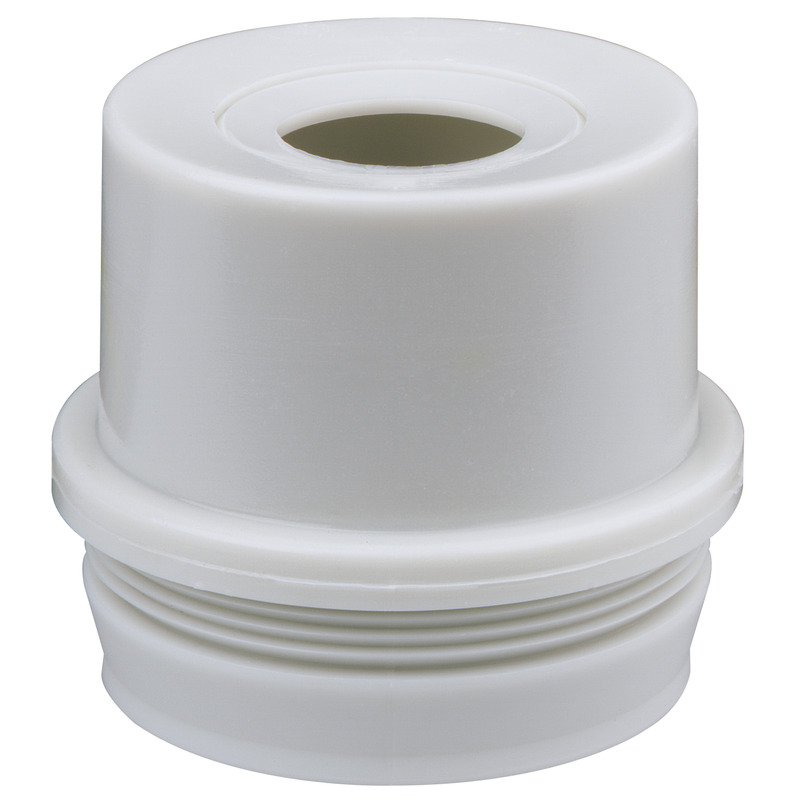

Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Anbaustutzen AST M32

  • Maße : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Dichtbereich 13 - 23 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...

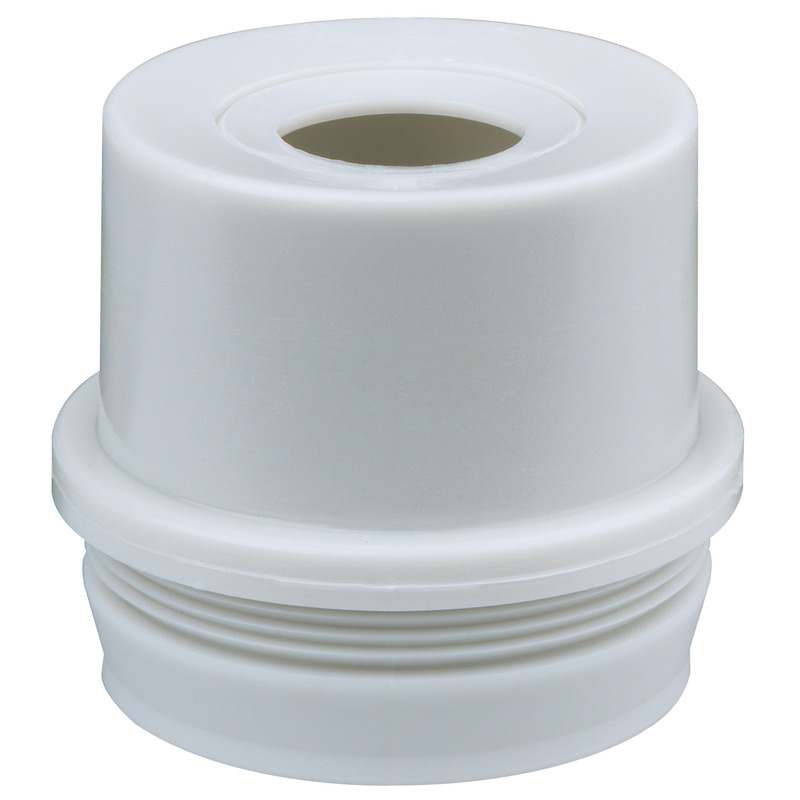

Anbaustutzen AST M40

  • Maße : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Dichtbereich 17 - 30 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



neu Mast-/Rohrbefestigungsset - MABF 150-2

Mast-/Rohrbefestigungsset MABF 150-2

  • Maße : 43 x 150 x 15 mm
  • Artikelnummer: 89603101

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 250...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



neu Mast-/Rohrbefestigungsset - MABF 215-1

Mast-/Rohrbefestigungsset MABF 215-1

  • Maße : 47 x 215 x 15 mm
  • Artikelnummer: 89604001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 250 (quer),...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...
