Abox 025-2,5² Abox 025-2,5² Abox 025-2,5² Abox 025-2,5² Abox 025-2,5² Abox 025-2,5² Abox 025-2,5²

Abzweigkasten

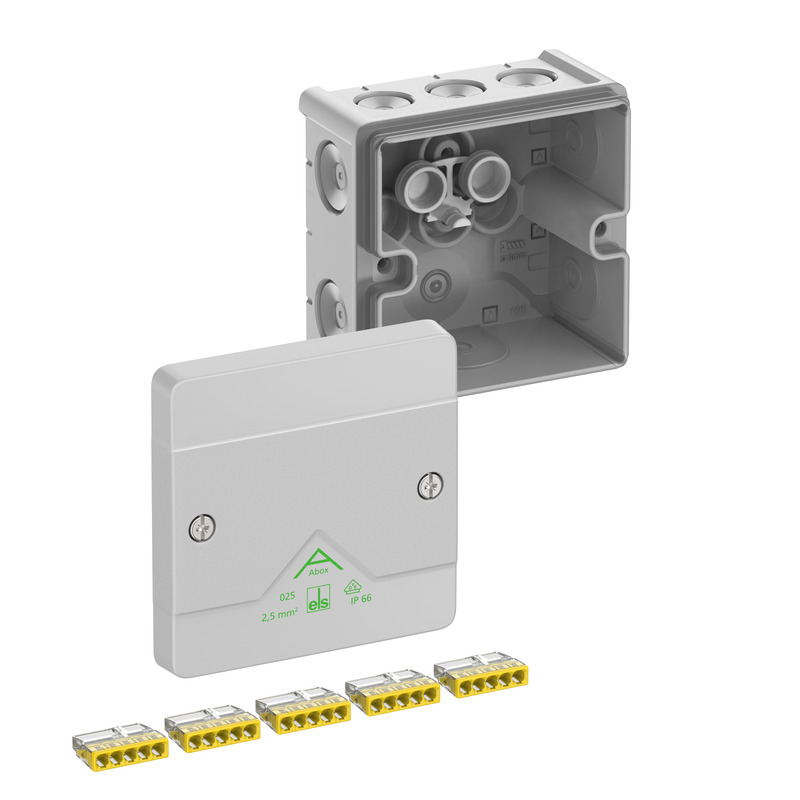

Abox 025-2,5²

Artikelnummer: 80242001 | Maße: 87 x 87 x 52 mm

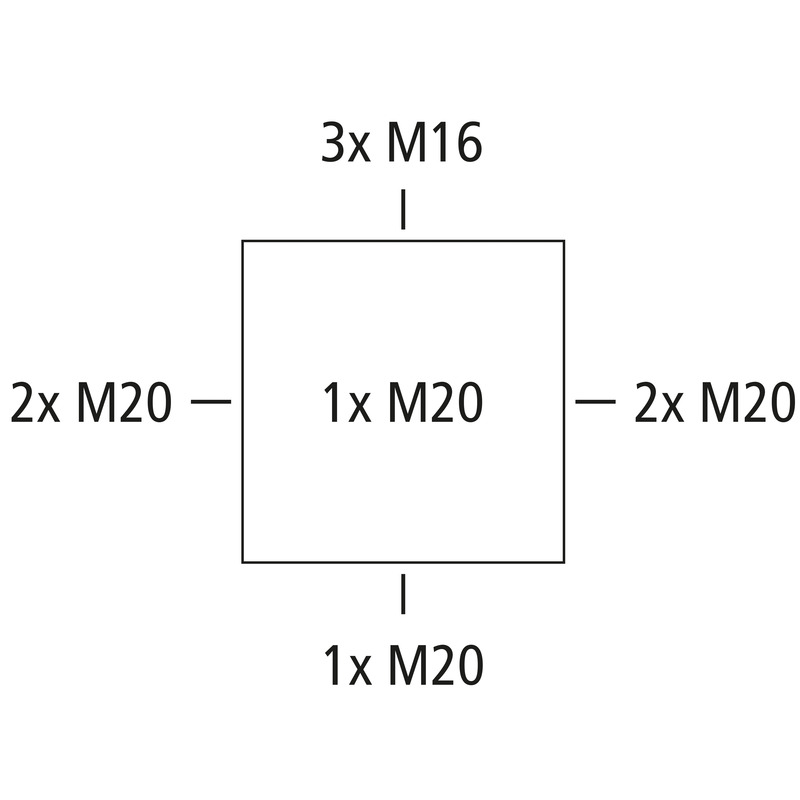

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M16/M20, Dichtbereich 4 - 16 mm, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, Ui=450 V AC, In=24 A, mit 5 schraubenlosen 5-Leiter-Klemmen Wago 2273-205, max. Nennquerschnitt nach DIN EN 60998: 2,5 mm², klemmbare Querschnitte pro Pol:  5 x 0,5 - 2,5 mm² starr Cu/Al (Montageanleitung beachten!)

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt 0,5 mm²
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP66
Bemessungsstrom 24 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 87 mm
Länge 87 mm
Höhe 52 mm
Innenlänge 75 mm
Innenbreite 75 mm
Innenhöhe 37 mm
Gewicht 0.11 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

für Dichtbereich min 4 mm
für Dichtbereich max 16 mm
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902662678
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (4 MB)
Maßzeichnung dwg (5 MB)
Maßzeichnung dxf (23 MB)

Zertifikat

UKCA Erklärung EN pdf (167 KB)
VDE Zertifikat DE/EN pdf (397 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
DLG Zulassung DE pdf (1 MB)

Zubehör

Kabelverschraubung - KVR M16-MGM

Kabelverschraubung KVR M16-MGM

  • Maße : 22 x 22 x 31 mm
  • Artikelnummer: 22741601

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Doppelmembranstutzen - DMS M16

Doppelmembranstutzen DMS M16

  • Maße : 20,7 x 20,7 x 13,2 mm
  • Artikelnummer: 26041601

Dichtbereich 5 - 9 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
neu Plombierset - Abox PST 025-100

Plombierset Abox PST 025-100

  • Maße : 15 x 15 x 15 mm
  • Artikelnummer: 89500101

Set mit zwei Plombierkappen und Schrauben



Set zum nachträglichen Plombieren von Abzweigkästen, für Abox 025 / 040 / 060 / 100 ab 2024



Merken
Details
neu Normschiene - Abox 025 TS15

Normschiene Abox 025 TS15

  • Maße : 15 x 61 x 5,5 mm
  • Artikelnummer: 89520201

für Abox / Abox Pro 025



Normschiene nach DIN EN 60715, 15 x 5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Klemmenhalter - Abox 025/040 KH 2273 2,5²

Klemmenhalter Abox 025/040 KH 2273 2,5²

  • Maße : 23 x 70 x 27 mm
  • Artikelnummer: 89600201

zur lagefixierten Montage von bis zu 6 Klemmen Wago 2273-205 in...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmenhalter - Abox 025/040 KH 221 4²

Klemmenhalter Abox 025/040 KH 221 4²

  • Maße : 23 x 56 x 29 mm
  • Artikelnummer: 89600301

zur lagefixierten Montage von bis zu 6 Klemmen Wago 221-413 in...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmstein - Abox 025/040 KLS-2,5²/4²

Klemmstein Abox 025/040 KLS-2,5²/4²

  • Maße : 15 x 46 x 25 mm
  • Artikelnummer: 89640401

Schraubklemme für Abox/Abox Pro 025 und Abox/Abox Pro 040, 5-polig - 4...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 65-1

Mast-/Rohrbefestigungsset MABF 65-1

  • Maße : 38 x 65 x 15 mm
  • Artikelnummer: 89601001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025, Abox...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

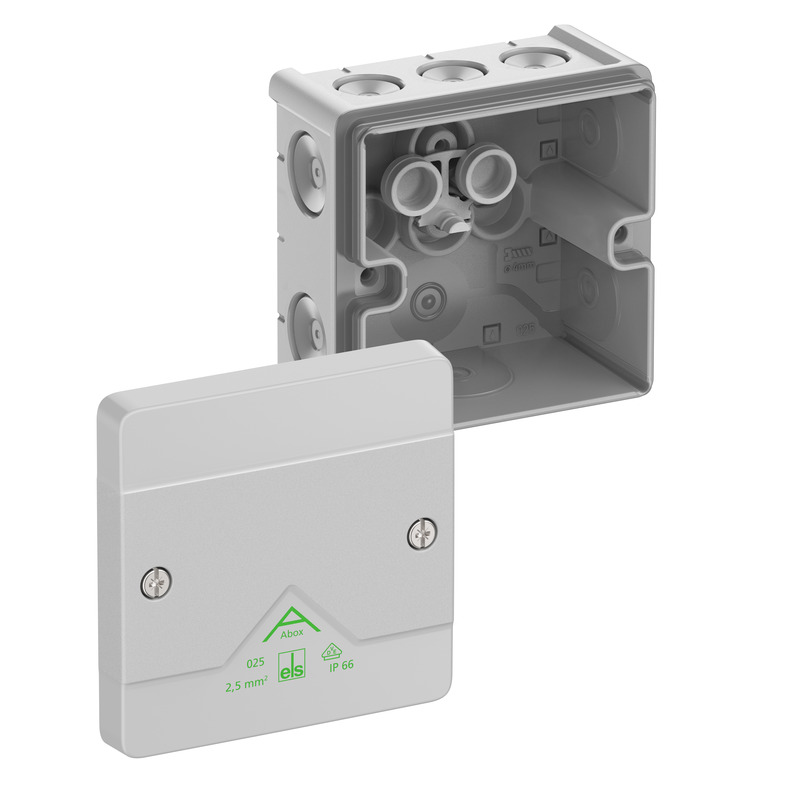

neu Abzweigkasten - Abox 025-L

Abzweigkasten Abox 025-L

  • Maße : 87 x 87 x 52 mm
  • Artikelnummer: 80240001

grau, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

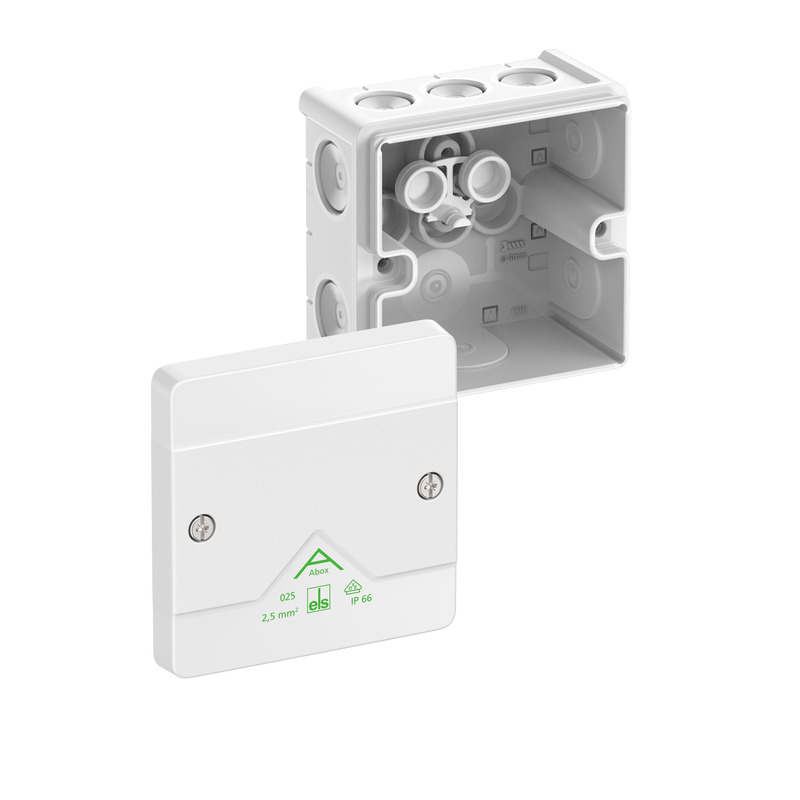

neu Abzweigkasten - Abox 025-L/w

Abzweigkasten Abox 025-L/w

  • Maße : 87 x 87 x 52 mm
  • Artikelnummer: 80210001

weiß, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details
neu Abzweigkasten - Abox 025-2,5²/w

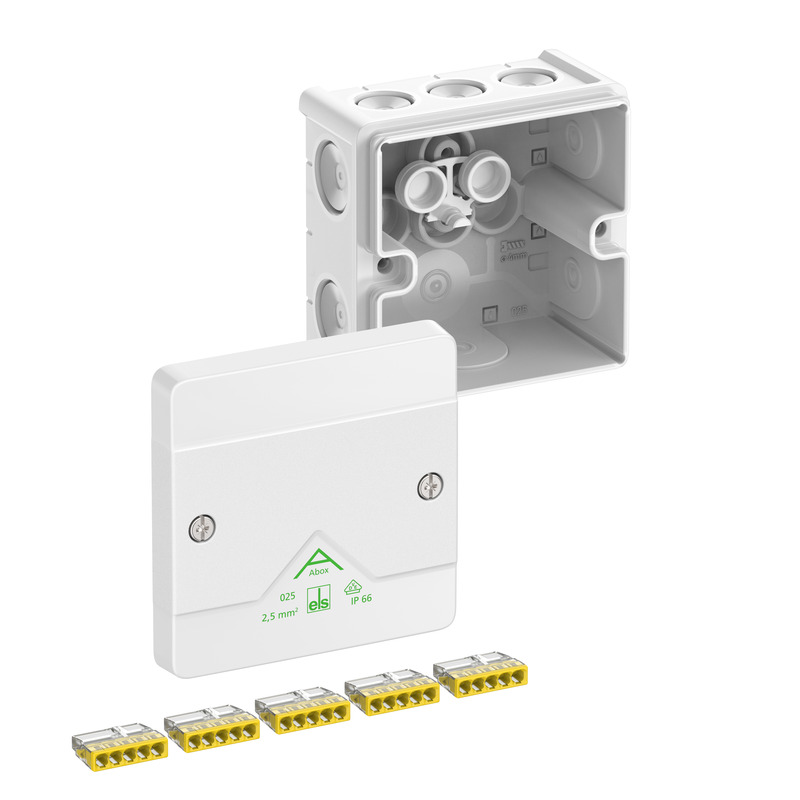

Abzweigkasten Abox 025-2,5²/w

  • Maße : 87 x 87 x 52 mm
  • Artikelnummer: 80212001

weiß, Ui=450 V AC, In=24 A, mit 5 schraubenlosen 5-Leiter-Klemmen Wago...



Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

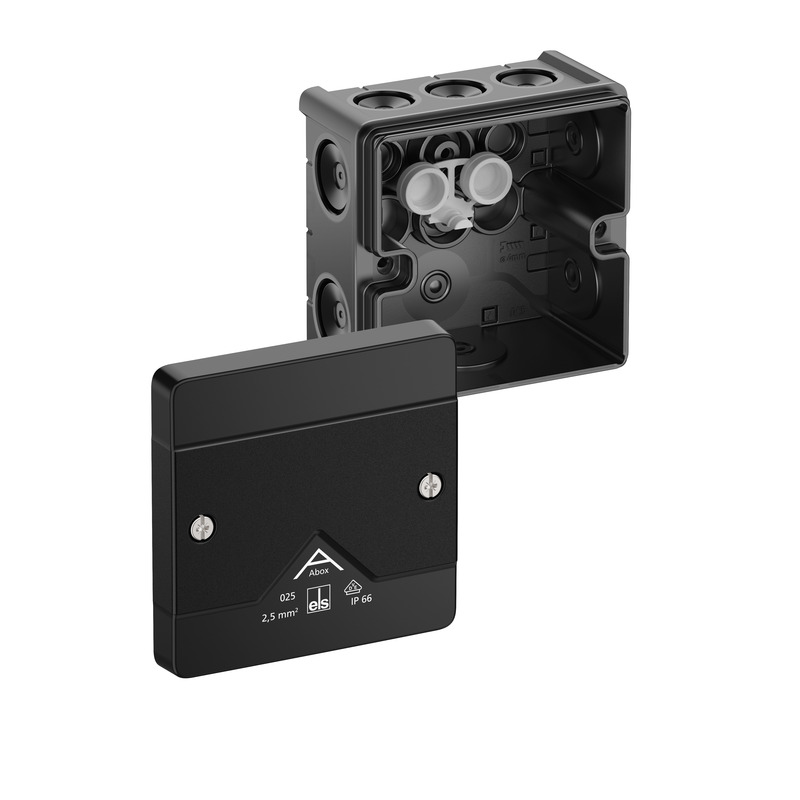

neu Abzweigkasten - Abox 025-L/sw

Abzweigkasten Abox 025-L/sw

  • Maße : 87 x 87 x 52 mm
  • Artikelnummer: 80200001

schwarz, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details
neu Abzweigkasten - Abox 025-L/SB

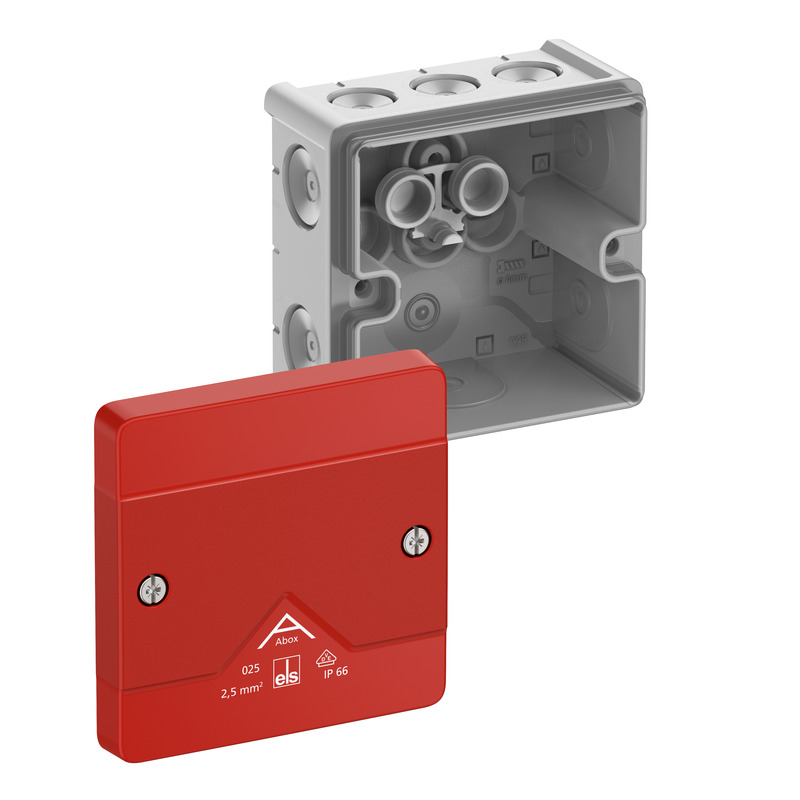

Abzweigkasten Abox 025-L/SB

  • Maße : 87 x 87 x 52 mm
  • Artikelnummer: 80270001

grau, Ui=1000 V AC, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung...



Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details
