neu

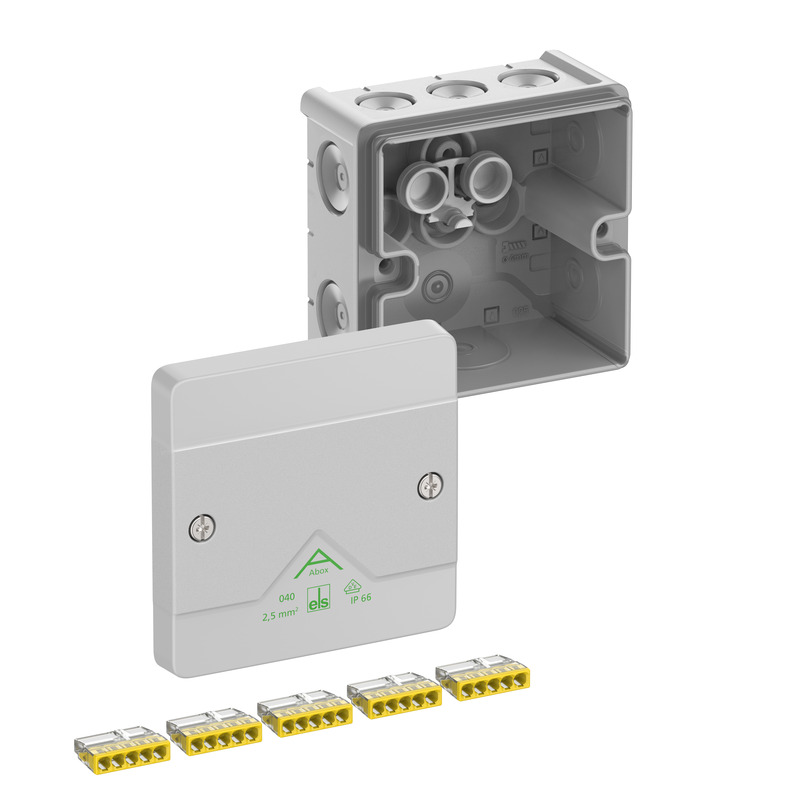

Abzweigkasten

Abox 040-2,5²

Artikelnummer: 80243001 | Maße: 102 x 102 x 57 mm

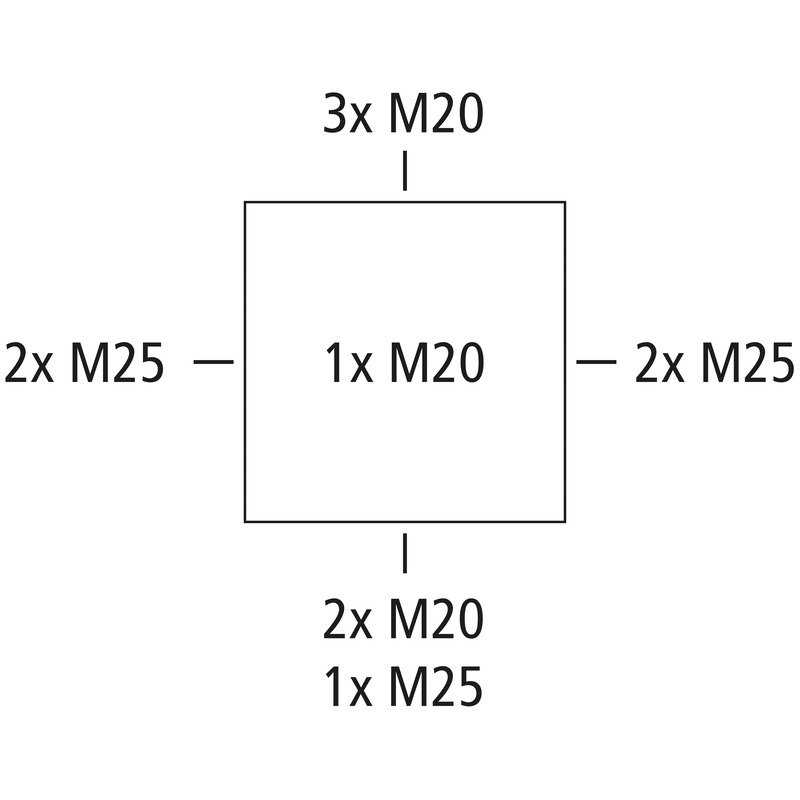

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25, Dichtbereich 4 - 21 mm, (1 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, U_i=450 V AC, I_n=24 A, mit 5 schraubenlosen 5-Leiter-Klemmen Wago 2273-205, max. Nennquerschnitt nach DIN EN 60998: 2,5 mm², klemmbare Querschnitte pro Pol: 5 x 0,5 - 2,5 mm² starr Cu/Al (Montageanleitung beachten!)

Händler finden

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	450 V
Bemessungsisolationsspannung DC	450 V
min. Leiterquerschnitt	0,5 mm²
max. Leiterquerschnitt	4 mm²
Schutzklasse	II
Schutzart	IP66
Bemessungsstrom	24 A
Klemmenart	schraubenlos
Polzahl	5

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	102 mm
Länge	102 mm
Höhe	57 mm
Innenlänge	90 mm
Innenbreite	90 mm
Innenhöhe	49 mm
Gewicht	0.138 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit nach EN 60695-2-11	750 °C

Mechanische Eigenschaften

für Dichtbereich min	4 mm
für Dichtbereich max	21 mm
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	55 °C
Umgebungstemperatur 24h	35 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902661954
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen
Material Einführung	Thermoplastisches Elastomer
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN	pdf (5 MB)
Montageanleitung FR/ES	pdf (5 MB)

Maßblatt

Maßzeichnung	pdf (4 MB)
Maßzeichnung	dwg (5 MB)
Maßzeichnung	dxf (24 MB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (139 KB)
UKCA Erklärung EN	pdf (167 KB)
DLG Zulassung DE	pdf (1 MB)
CE Erklärung DE/EN/PL	pdf (141 KB)
VDE Zertifikat DE/EN	pdf (397 KB)

Zubehör

Kabelverschraubung KVR M16-MGM

Maße : 22 x 22 x 31 mm
Artikelnummer: 22741601

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

Merken

Adventsgewinnspiel 2024

TKS - Steckbare Gehäuselösung

Lösungen für die Photovoltaik

Die neuen Abzweigkästen

Abox Gewinnspiel 2024

Abox 040-2,5²

Highlights

Elektrische Eigenschaften

Farben

Maße und Gewicht

Materialeigenschaften

Mechanische Eigenschaften

Umgebungsbedingungen

Vertriebsdaten

Werkstoff

Zertifikate

Datenblatt Download

Montageanleitung

Maßblatt

Zertifikat

Zubehör

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Dichtbereich 5 - 9 mm

Dichtbereich 7 - 13 mm

Set mit zwei Plombierkappen und Schrauben

für Abox / Abox Pro 040

zur lagefixierten Montage von bis zu 6 Klemmen Wago 2273-205 in...

zur lagefixierten Montage von bis zu 6 Klemmen Wago 221-413 in...

Schraubklemme für Abox/Abox Pro 025 und Abox/Abox Pro 040, 5-polig - 4...

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025, Abox...

CAD-Daten

Ihre Anfrage

Ausschreibungstexte

Ähnliche Produkte

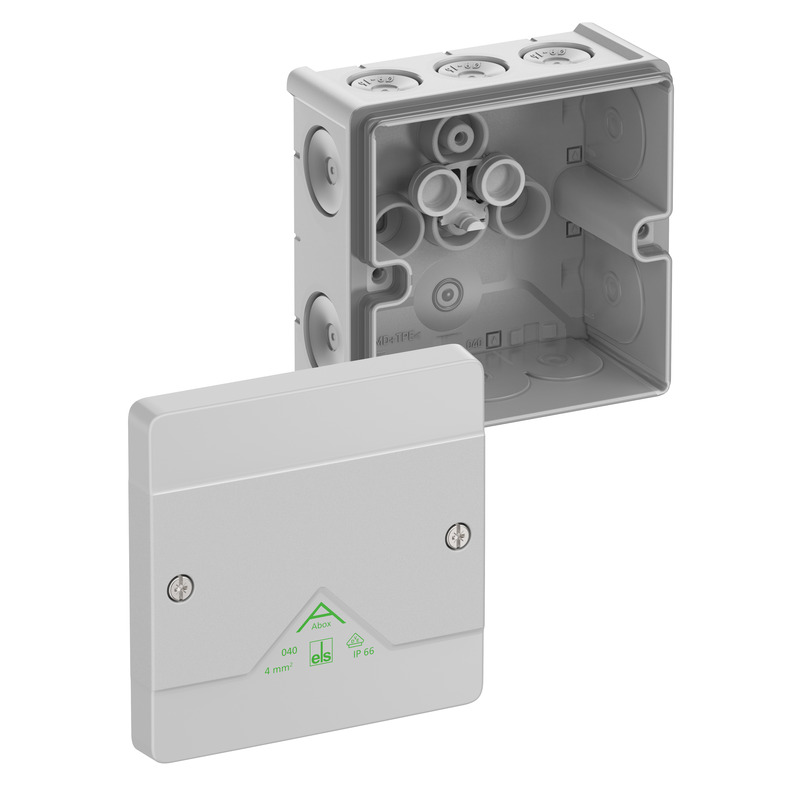

grau, Ui=1000 V AC, ohne Klemmen

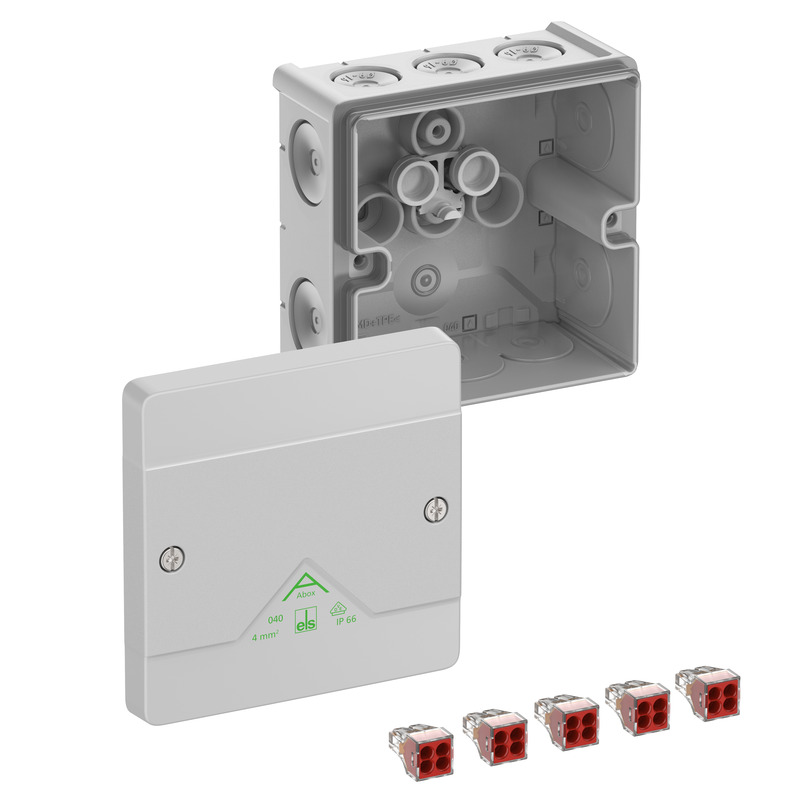

grau, Ui=400 V AC, In=32 A, mit 5 schraubenlosen 4-Leiter-Klemmen Wago...

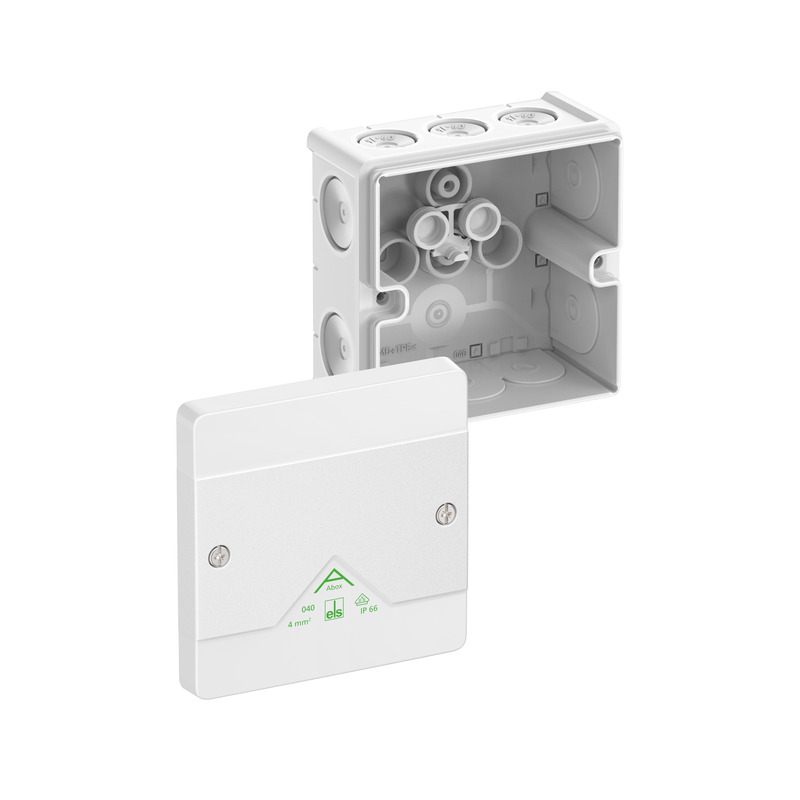

weiß, Ui=1000 V AC, ohne Klemmen

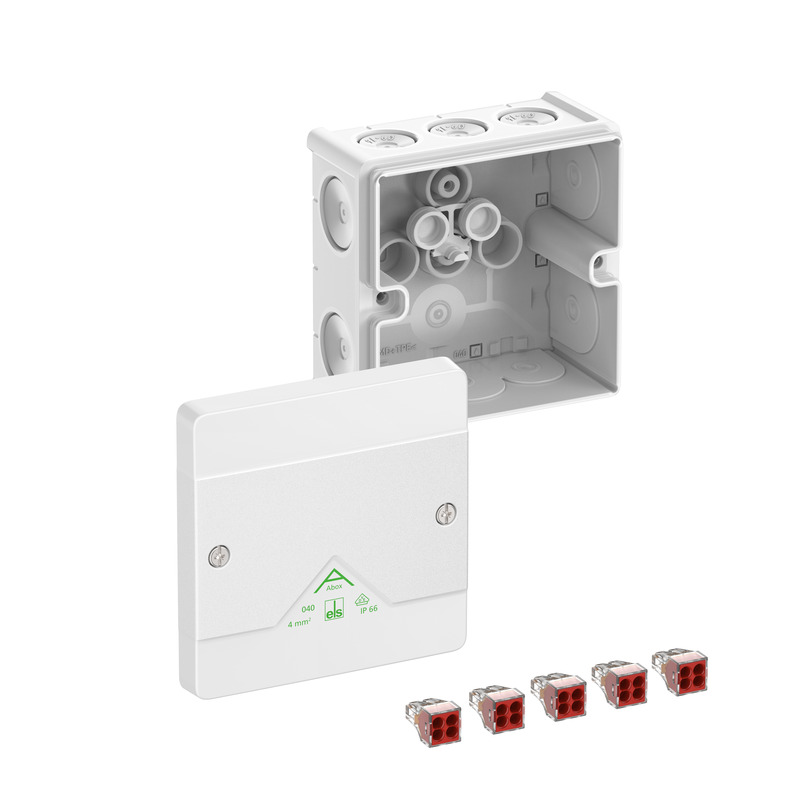

weiß, Ui=400 V AC, In=32 A, mit 5 schraubenlosen 4-Leiter-Klemmen Wago...

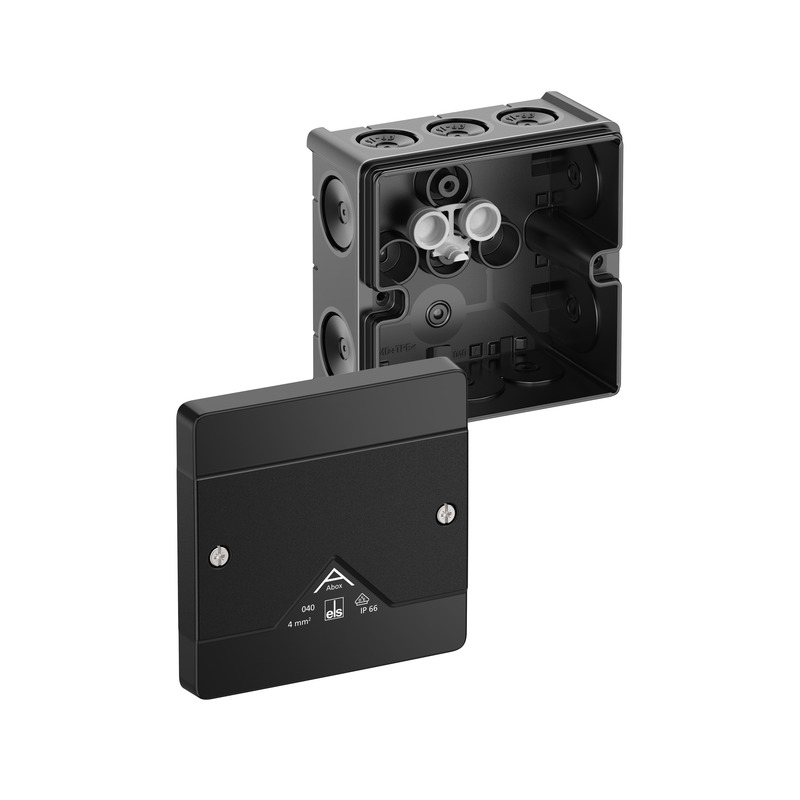

schwarz, Ui=1000 V AC, ohne Klemmen

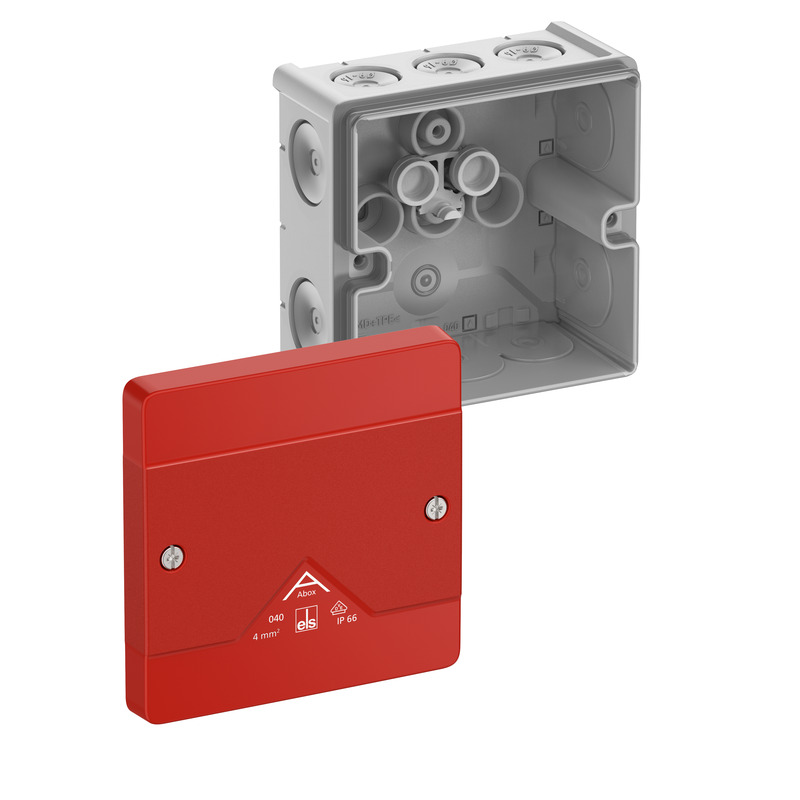

grau, Ui=1000 V AC, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung...
