Abzweigkasten
Artikelnummer: 80442701 | Maße: 87 x 87 x 52 mm

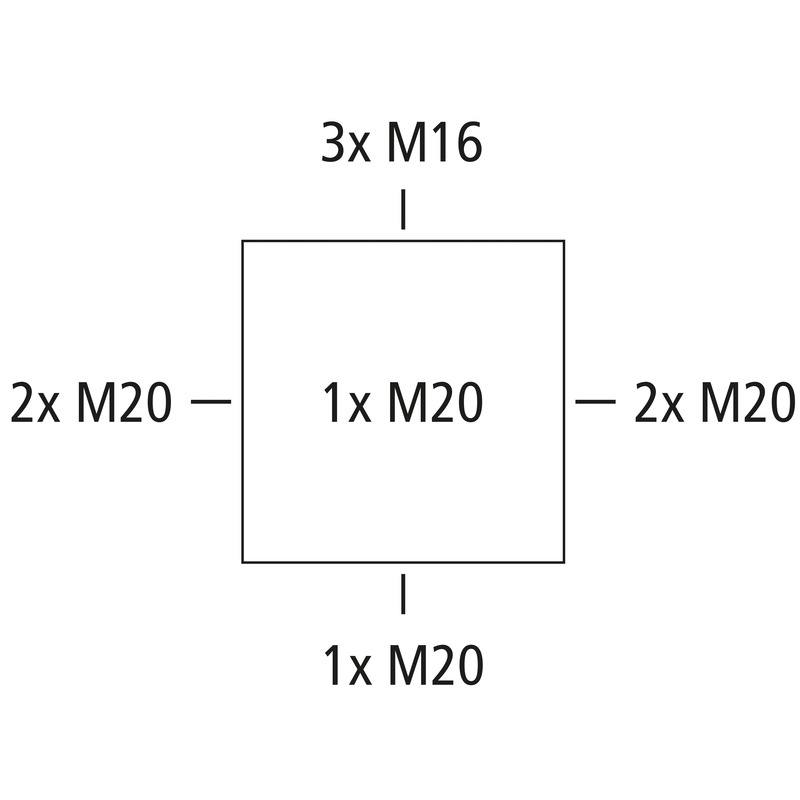

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M16/M20, Dichtbereich 4 - 16 mm, (1 rückseitig, 8 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich
grau, Ui=690 V AC, mit 1 x PE Reihenklemme 4² auf Normschiene 15mm
Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP55/66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung DC | 690 V |
| max. Leiterquerschnitt | 2,5 mm² |
| Schutzklasse | II |
| Schutzart | IP66 |
| Klemmenart | ohne |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 87 mm |
|---|---|
| Länge | 87 mm |
| Höhe | 52 mm |
| Innenlänge | 75 mm |
| Innenbreite | 75 mm |
| Innenhöhe | 37 mm |
| Gewicht | 0.127 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 750 °C |
| für Dichtbereich min | 4 mm |
|---|---|
| für Dichtbereich max | 16 mm |
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.2 Nm |
| Befestigungsart (auf der Wand) | Wand-/Deckenmontage |
| Befestigung | außenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 55 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902661350 |
|---|---|
| VME Code | C62 |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85369095 |
| Material Unterteil | Polypropylen |
|---|---|
| Material Oberteil | Polypropylen |
| Material Einführung | Thermoplastisches Elastomer |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl V2A |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
