neu

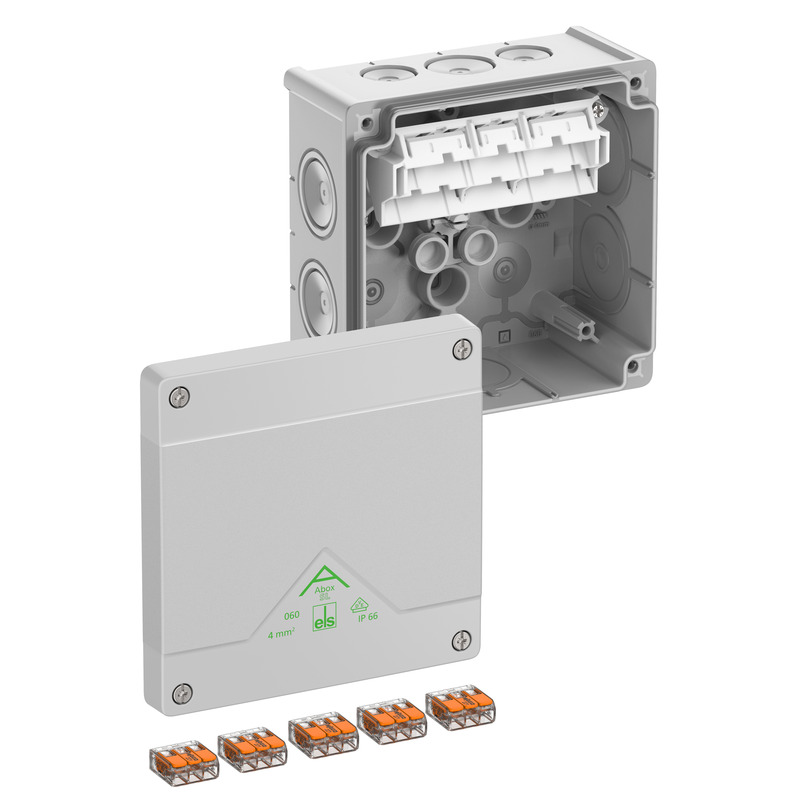

Abzweigkasten

Abox SL-4²

Artikelnummer: 80444001 | Maße: 127 x 127 x 70 mm

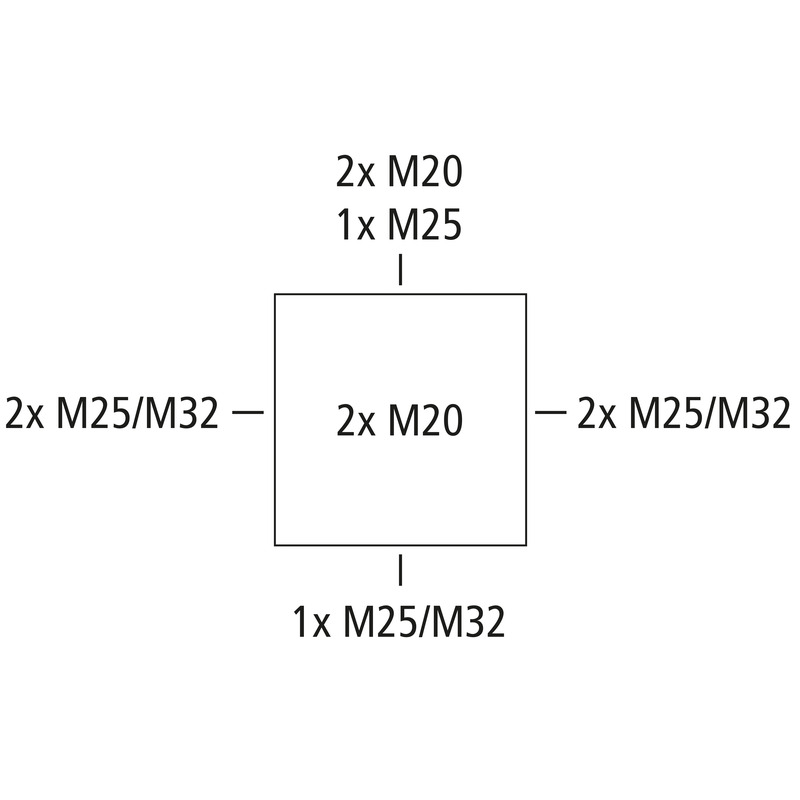

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 4 - 28 mm, (2 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, In=32 A, mit 5 hochliegenden, schraubenlosen 3-Leiter-Klemmen Wago 221-413 - 4 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 4 mm² starr Cu und 3 x 0,14 bis 4 mm² flexibel Cu

Highlights

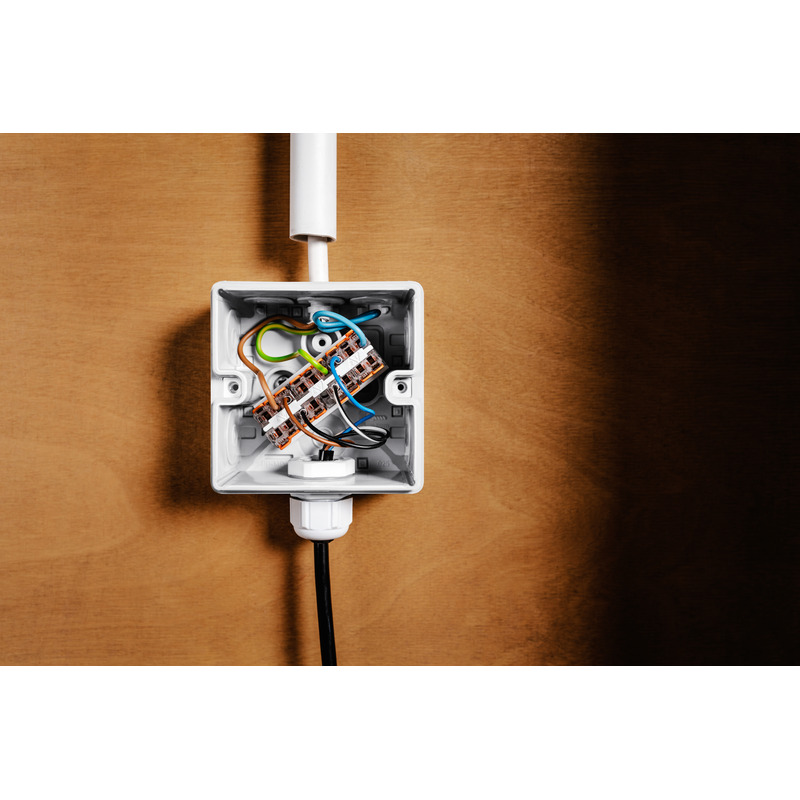

Sicherheit, Flexibilität und eine schnelle Installationszeit zeichnen sowohl die Abox SL als auch die Abox SLK aus. Die Abox SL kombiniert die bewährte Verdrahtungsphilosophie der Abox-Serie mit hochliegenden und schraubenlosen Klemmen in unserem Klemmenhalter, die eine komfortable Installation von starren und flexiblen Leitern und Übersichtlichkeit für zum Beispiel Wiederholungsmessungen oder Fehlersuche ermöglichen. Zusätzlich haben sie den Vorteil bei erhöhten Anforderungen Vibrations- und Schocksicherheit bieten zu können. Die Abox SLK bietet dieselben Eigenschaften, mit dem Unterschied eines kompakteren Klemmenhalters und eines kompakteren Abzweigkastens.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt 0,2 mm²
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP66
Bemessungsstrom 32 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 127 mm
Länge 127 mm
Höhe 70 mm
Innenlänge 114 mm
Innenbreite 114 mm
Innenhöhe 54 mm
Gewicht 0.2405 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

für Dichtbereich min 4 mm
für Dichtbereich max 28 mm
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902661329
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung pdf (5 MB)
Maßzeichnung dwg (6 MB)
Maßzeichnung dxf (27 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (139 KB)
VDE Zertifikat DE/EN pdf (397 KB)
DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/PL pdf (141 KB)
UKCA Erklärung EN pdf (167 KB)
