neu

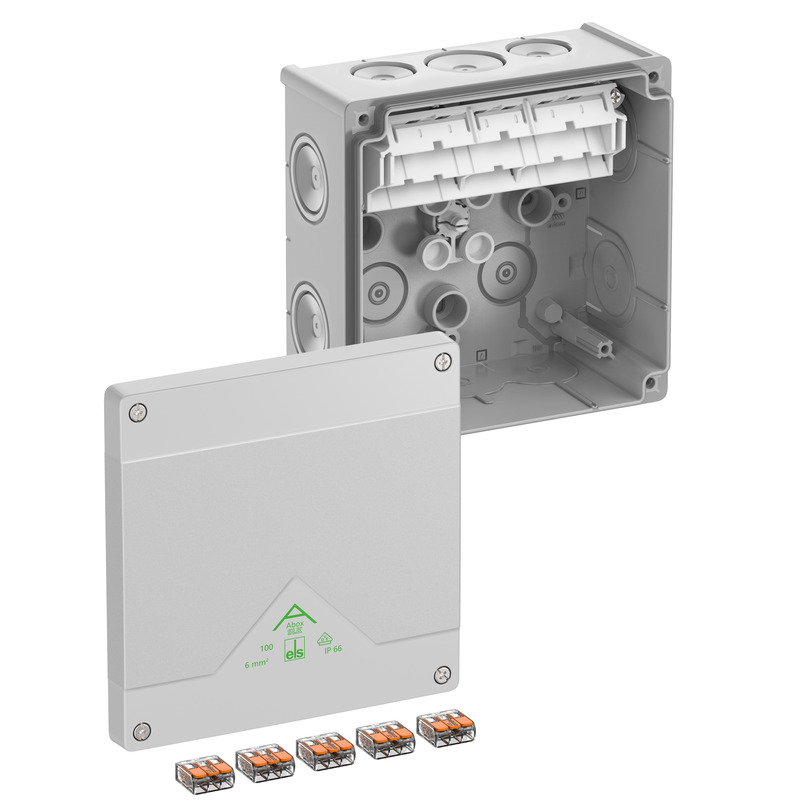

Abzweigkasten

Abox SLK-6²

Artikelnummer: 80647001 | Maße: 152 x 152 x 80 mm

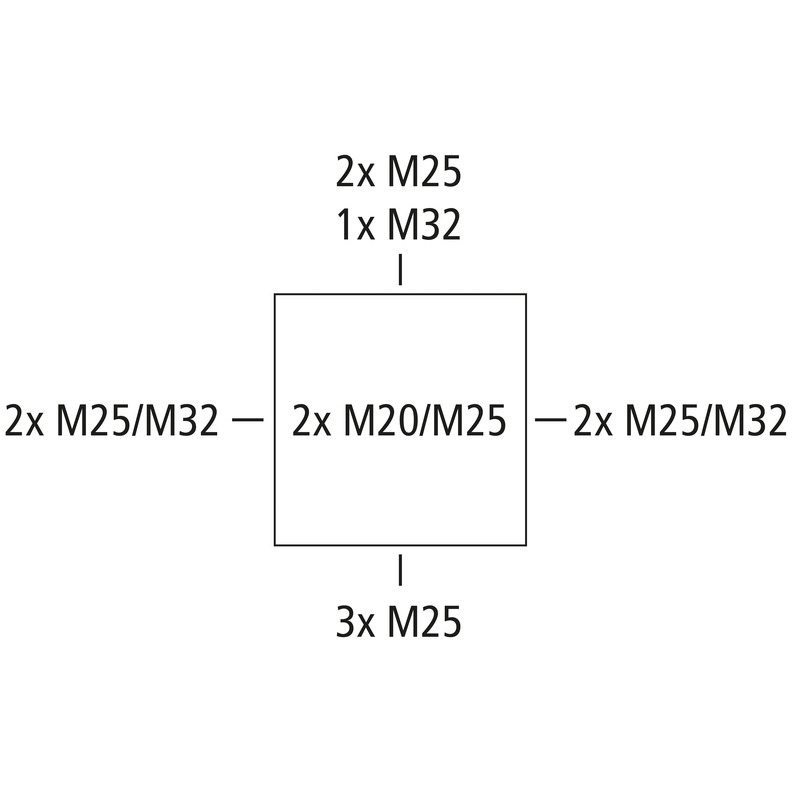

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 6 mm², U_i=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 8 - 28 mm, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, I_n=41 A, mit 5 hochliegenden, schraubenlosen 3-Leiter-Klemmen Typ Wago 221-613 - 6 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 6 mm² starr/ flexibel Cu

Händler finden

Highlights

Sicherheit, Flexibilität und eine schnelle Installationszeit zeichnen sowohl die Abox SL als auch die Abox SLK aus. Die Abox SL kombiniert die bewährte Verdrahtungsphilosophie der Abox-Serie mit hochliegenden und schraubenlosen Klemmen in unserem Klemmenhalter, die eine komfortable Installation von starren und flexiblen Leitern und Übersichtlichkeit für zum Beispiel Wiederholungsmessungen oder Fehlersuche ermöglichen. Zusätzlich haben sie den Vorteil bei erhöhten Anforderungen Vibrations- und Schocksicherheit bieten zu können. Die Abox SLK bietet dieselben Eigenschaften, mit dem Unterschied eines kompakteren Klemmenhalters und eines kompakteren Abzweigkastens.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	450 V
Bemessungsisolationsspannung DC	450 V
min. Leiterquerschnitt	0,5 mm²
max. Leiterquerschnitt	6 mm²
Schutzklasse	II
Schutzart	IP66
Bemessungsstrom	41 A
Klemmenart	schraubenlos
Polzahl	5

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	152 mm
Länge	152 mm
Höhe	80 mm
Innenlänge	139 mm
Innenbreite	140 mm
Innenhöhe	64 mm
Gewicht	0.3325 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit nach EN 60695-2-11	750 °C

Mechanische Eigenschaften

für Dichtbereich min	8 mm
für Dichtbereich max	28 mm
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	55 °C
Umgebungstemperatur 24h	35 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902660759
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen
Material Einführung	Thermoplastisches Elastomer
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES	pdf (5 MB)
Montageanleitung DE/EN	pdf (5 MB)

Maßblatt

Maßzeichnung	pdf (6 MB)
Maßzeichnung	dwg (8 MB)
Maßzeichnung	dxf (36 MB)

Zertifikat

DLG Zulassung DE	pdf (1 MB)
VDE Zertifikat DE/EN	pdf (397 KB)
CE Erklärung DE/EN/PL	pdf (141 KB)
CE Erklärung DE/EN/FR	pdf (139 KB)
UKCA Erklärung EN	pdf (167 KB)
