Abzweigkasten
Artikelnummer: 80670101 | Maße: 127 x 127 x 70 mm

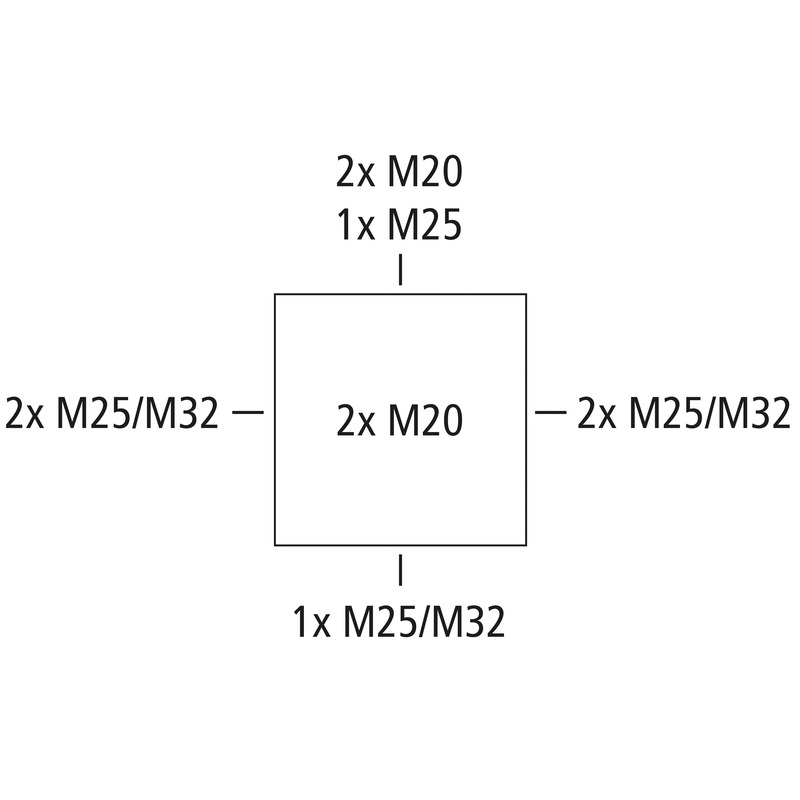

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 4 - 28 mm, (2 rückseitig, 8 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich
grau, Ui=1000 V AC, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung

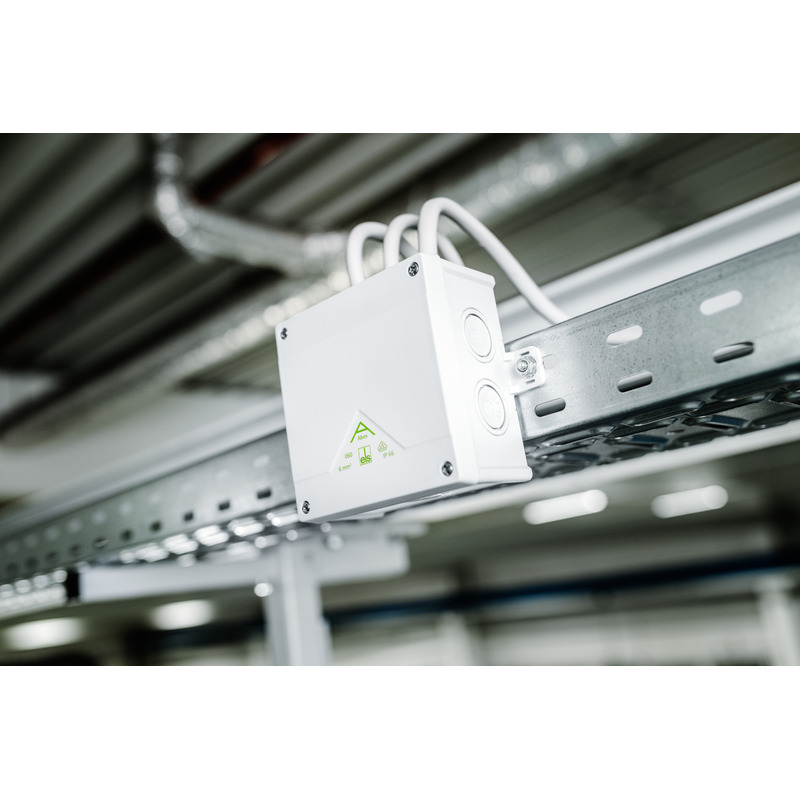

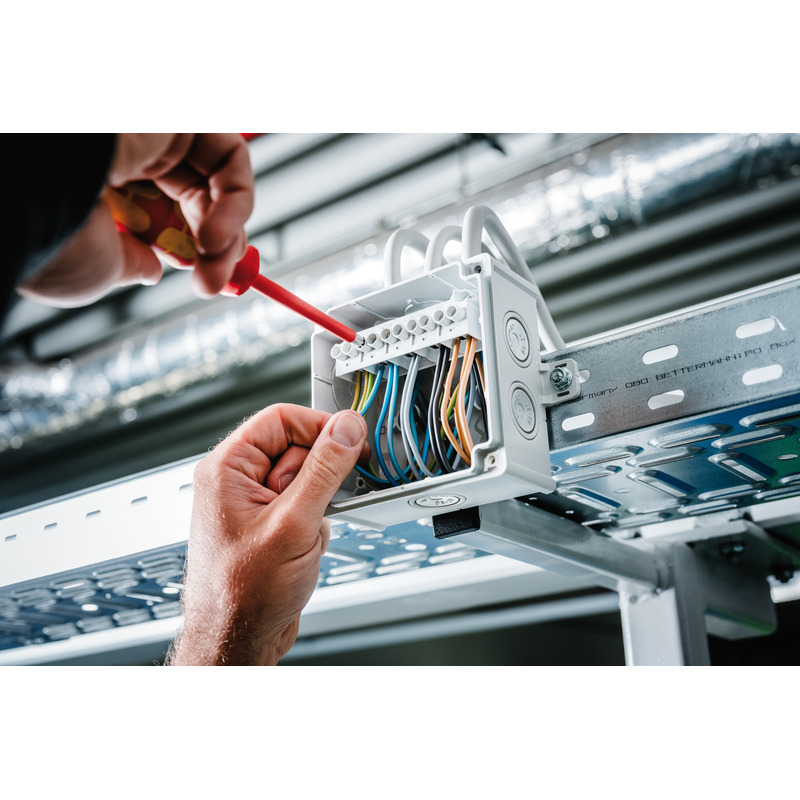

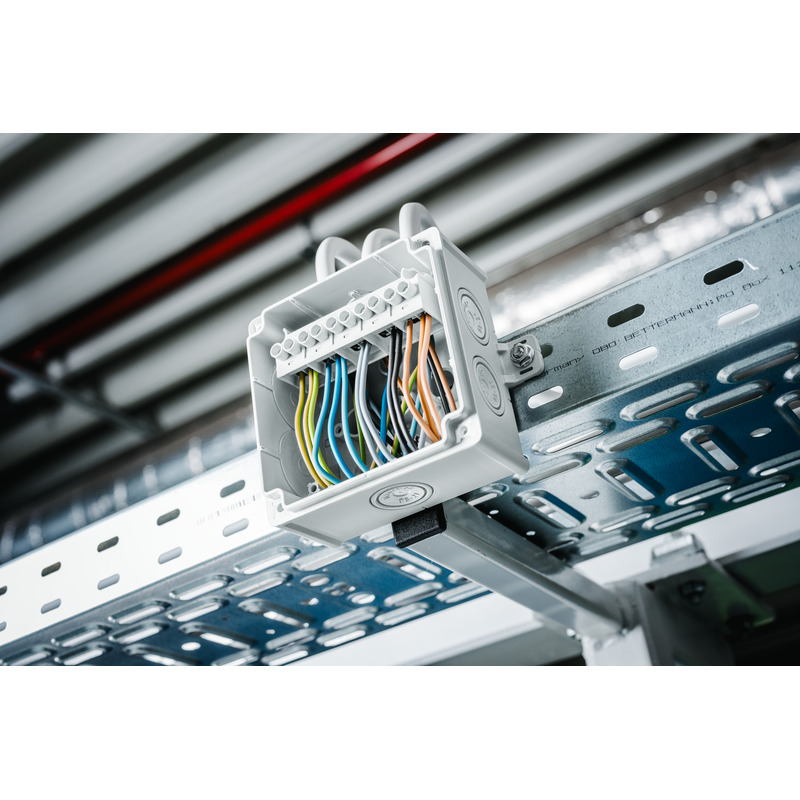

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP55/66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.
| Bemessungsisolationsspannung AC | 1000 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| max. Leiterquerschnitt | 6 mm² |
| Schutzklasse | II |
| Schutzart | IP66 |
| Klemmenart | ohne |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | rot |
| Breite | 127 mm |
|---|---|
| Länge | 127 mm |
| Höhe | 70 mm |
| Innenlänge | 114 mm |
| Innenbreite | 114 mm |
| Innenhöhe | 54 mm |
| Gewicht | 0.214 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 750 °C |
| max. Anzahl Klemmen bei 1,5² | 14 |
|---|---|
| max. Anzahl Klemmen bei 2,5² | 10 |
| max. Anzahl Klemmen bei 4² | 8 |
| max. Anzahl Klemmen bei 6² | 5 |
| max. Anzahl Leiter bei 1,5² | 40 |
|---|---|
| max. Anzahl Leiter bei 2,5² | 30 |
| max. Anzahl Leiter bei 4² | 24 |
| max. Anzahl Leiter bei 6² | 15 |
| für Dichtbereich min | 4 mm |
|---|---|
| für Dichtbereich max | 28 mm |
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.2 Nm |
| Befestigungsart (auf der Wand) | Wand-/Deckenmontage |
| Befestigung | außenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 55 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902660698 |
|---|---|
| VME Code | C62 |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Material Unterteil | Polypropylen |
|---|---|
| Material Oberteil | Polypropylen |
| Material Einführung | Thermoplastisches Elastomer |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl V2A |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
