neu

Abzweigkasten

Abox 100-10²/w

Artikelnummer: 81012001 | Maße: 152 x 152 x 80 mm

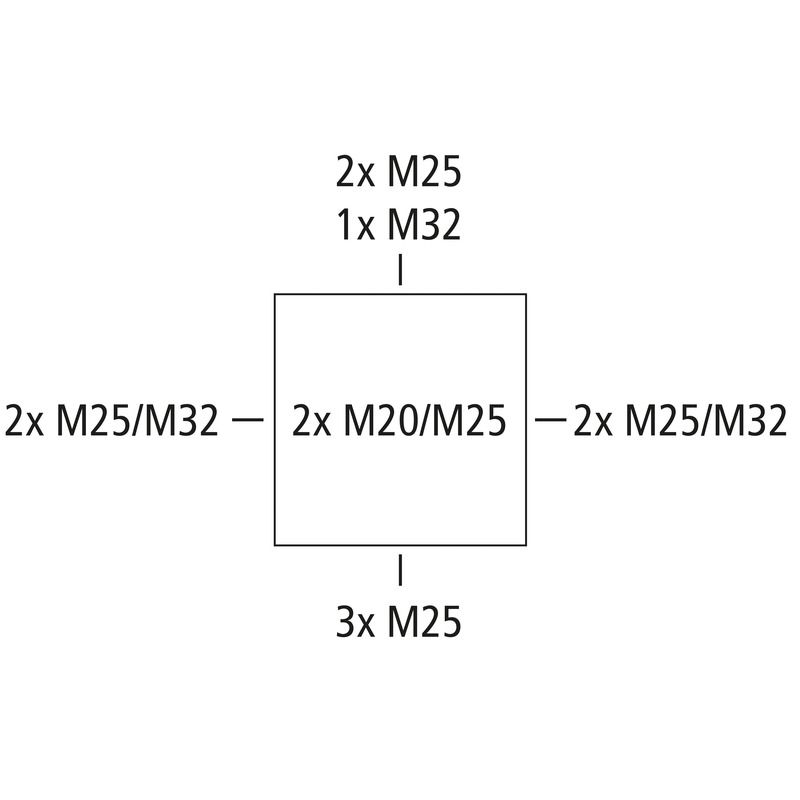

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 8 - 28 mm, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

weiß, U_i=690 V AC, I_n=57 A, mit hochliegender Schraubklemme, 5-polig - 10², klemmbare Querschnitte pro Pol: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu starr / flexibel mit Aderendhülse

Händler finden

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP55/66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	690 V
min. Leiterquerschnitt	4 mm²
max. Leiterquerschnitt	10 mm²
Schutzklasse	II
Schutzart	IP66
Bemessungsstrom	57 A
Klemmenart	Schraubklemme
Polzahl	5

Farben

Farbe Unterteil	weiß
Farbe Oberteil	weiß

Maße und Gewicht

Breite	152 mm
Länge	152 mm
Höhe	80 mm
Innenlänge	139 mm
Innenbreite	140 mm
Innenhöhe	64 mm
Gewicht	0.414 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit nach EN 60695-2-11	750 °C

Mechanische Eigenschaften

für Dichtbereich min	8 mm
für Dichtbereich max	28 mm
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	55 °C
Umgebungstemperatur 24h	35 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902660575
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen
Material Einführung	Thermoplastisches Elastomer
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES	pdf (5 MB)
Montageanleitung DE/EN	pdf (5 MB)

Maßblatt

Maßzeichnung	pdf (6 MB)
Maßzeichnung	dwg (8 MB)
Maßzeichnung	dxf (36 MB)

Zertifikat

CE Erklärung DE/EN/PL	pdf (141 KB)
UKCA Erklärung EN	pdf (167 KB)
VDE Zertifikat DE/EN	pdf (397 KB)
DLG Zulassung DE	pdf (1 MB)
CE Erklärung DE/EN/FR	pdf (139 KB)
