Abox 100 AB-10² Abox 100 AB-10²

Abzweigkasten

Abox 100 AB-10²

Artikelnummer: 81042101 | Maße: 152 x 152 x 80 mm

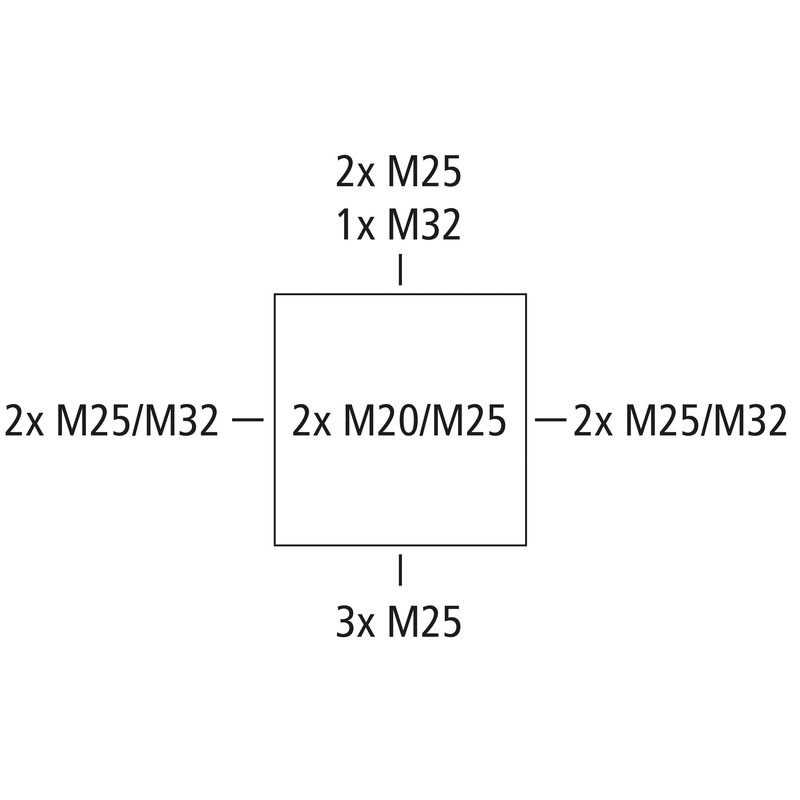

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 8 - 28 mm, (2 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, Ui=690 V AC, In=57 A, mit hochliegender Schraubklemme, 5-polig - 10², klemmbare Querschnitte pro Pol: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu starr / flexibel mit Aderendhülse

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 4 mm²
max. Leiterquerschnitt 10 mm²
Schutzklasse II
Schutzart IP66
Bemessungsstrom 57 A
Klemmenart Schraubklemme
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 152 mm
Länge 152 mm
Höhe 80 mm
Innenlänge 139 mm
Innenbreite 140 mm
Innenhöhe 64 mm
Gewicht 0.419 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

für Dichtbereich min 8 mm
für Dichtbereich max 28 mm
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902660452
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (6 MB)
Maßzeichnung dwg (8 MB)
Maßzeichnung dxf (36 MB)

Zertifikat

UKCA Erklärung EN pdf (167 KB)
DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/PL pdf (141 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
VDE Zertifikat DE/EN pdf (397 KB)
