neu

Abzweigkasten

Abox SL-10²

Artikelnummer: 81044001 | Maße: 182 x 182 x 90 mm

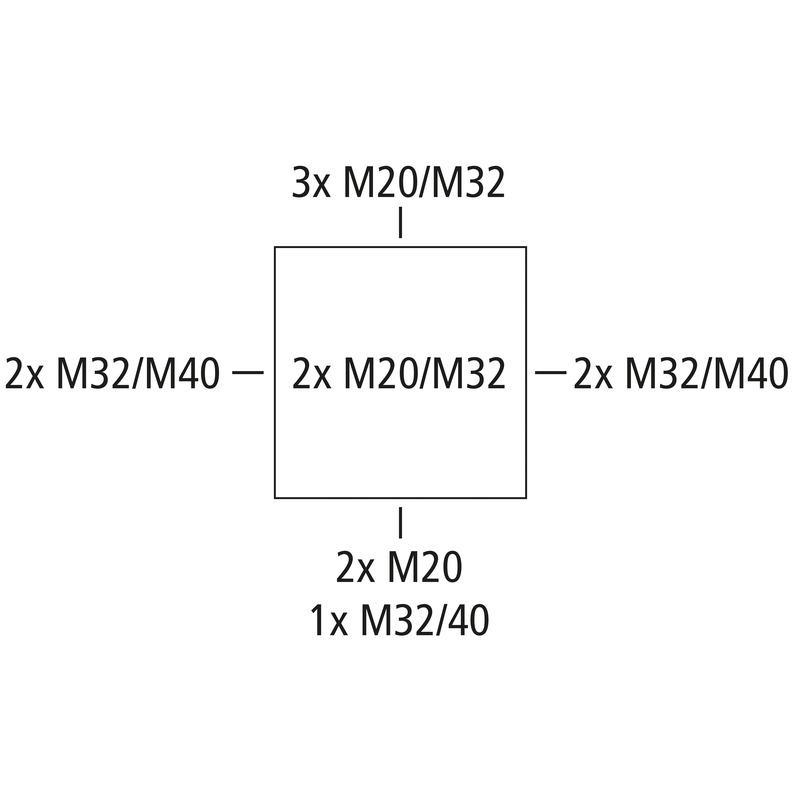

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 10 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, I_n=57 A, mit hochliegender schraubenloser Klemme Wago 2010-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 10 mm², klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16 mm² starr/ flexibel Cu

Beigefügtes Zubehör:
4 Anbaustutzen IP55 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung

Händler finden

Highlights

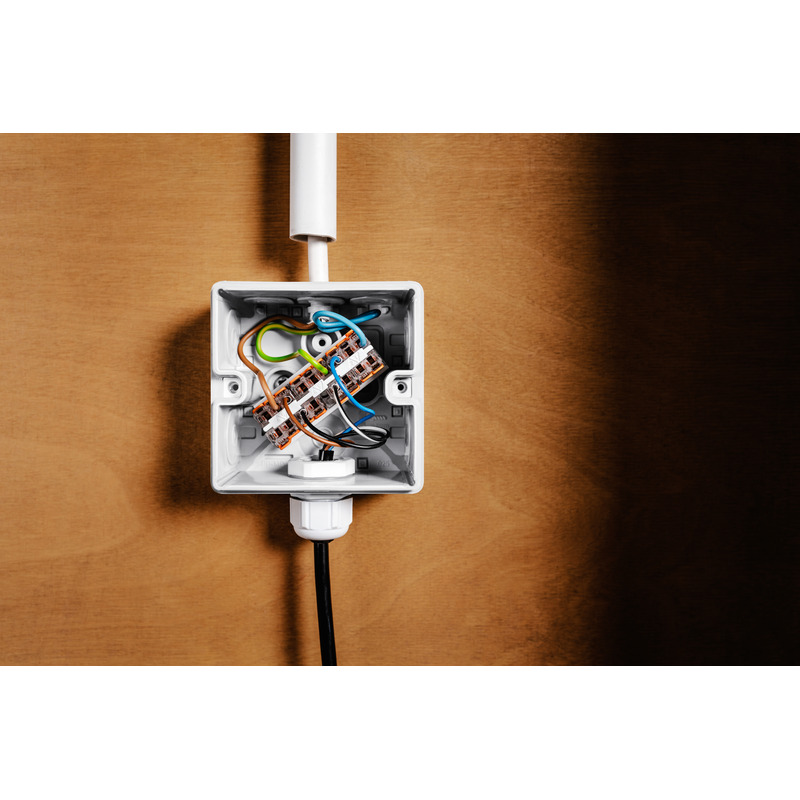

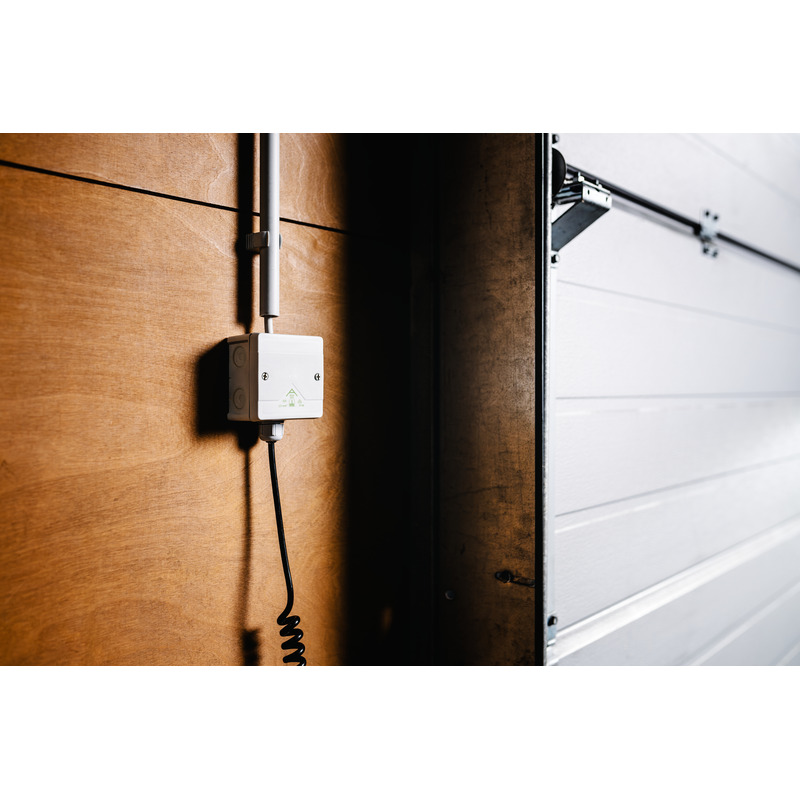

Sicherheit, Flexibilität und eine schnelle Installationszeit zeichnen sowohl die Abox SL als auch die Abox SLK aus. Die Abox SL kombiniert die bewährte Verdrahtungsphilosophie der Abox-Serie mit hochliegenden und schraubenlosen Klemmen in unserem Klemmenhalter, die eine komfortable Installation von starren und flexiblen Leitern und Übersichtlichkeit für zum Beispiel Wiederholungsmessungen oder Fehlersuche ermöglichen. Zusätzlich haben sie den Vorteil bei erhöhten Anforderungen Vibrations- und Schocksicherheit bieten zu können. Die Abox SLK bietet dieselben Eigenschaften, mit dem Unterschied eines kompakteren Klemmenhalters und eines kompakteren Abzweigkastens.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	690 V
min. Leiterquerschnitt	0,5 mm²
max. Leiterquerschnitt	10 mm²
Schutzklasse	II
Schutzart	IP55/IP66
Bemessungsstrom	57 A
Klemmenart	schraubenlos
Polzahl	5

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	182 mm
Länge	182 mm
Höhe	90 mm
Innenlänge	167 mm
Innenbreite	167 mm
Innenhöhe	69 mm
Gewicht	0.8764 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit nach EN 60695-2-11	750 °C

Mechanische Eigenschaften

Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	55 °C
Umgebungstemperatur 24h	35 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902660421
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN	pdf (5 MB)
Montageanleitung FR/ES	pdf (5 MB)

Maßblatt

Maßzeichnung	dwg (5 MB)
Maßzeichnung	dxf (23 MB)
Maßzeichnung	pdf (4 MB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (139 KB)
UKCA Erklärung EN	pdf (167 KB)
DLG Zulassung DE	pdf (1 MB)
CE Erklärung DE/EN/PL	pdf (141 KB)
VDE Zertifikat DE/EN	pdf (397 KB)
