Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16²

Abzweigkasten

Abox SL-16²

Artikelnummer: 81644001 | Maße: 252 x 202 x 120 mm

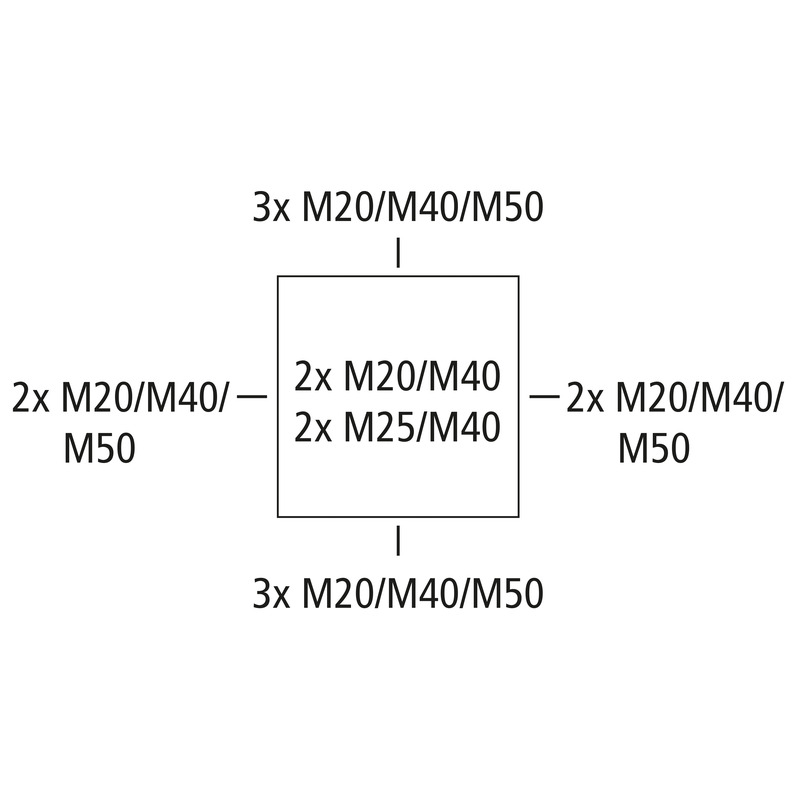

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, In=76 A, mit hochliegender, schraubenloser Klemme Wago 2016-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998:16 mm², klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16 mm², starr Cu, 4 x 0,5 bis 25 mm² flexibel Cu

Beigefügtes Zubehör:
4 Anbaustutzen IP55 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung

Highlights

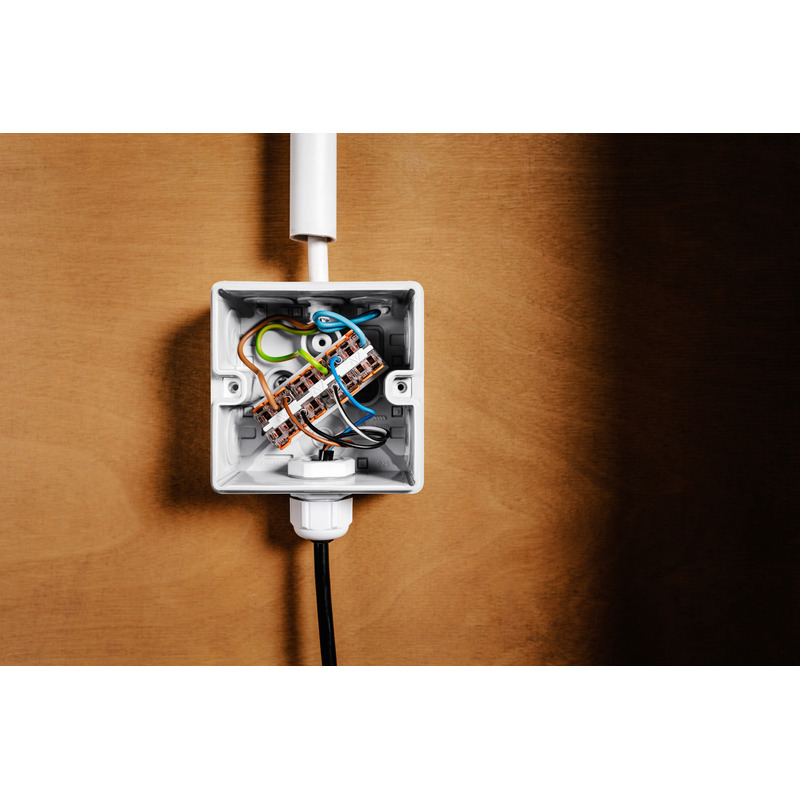

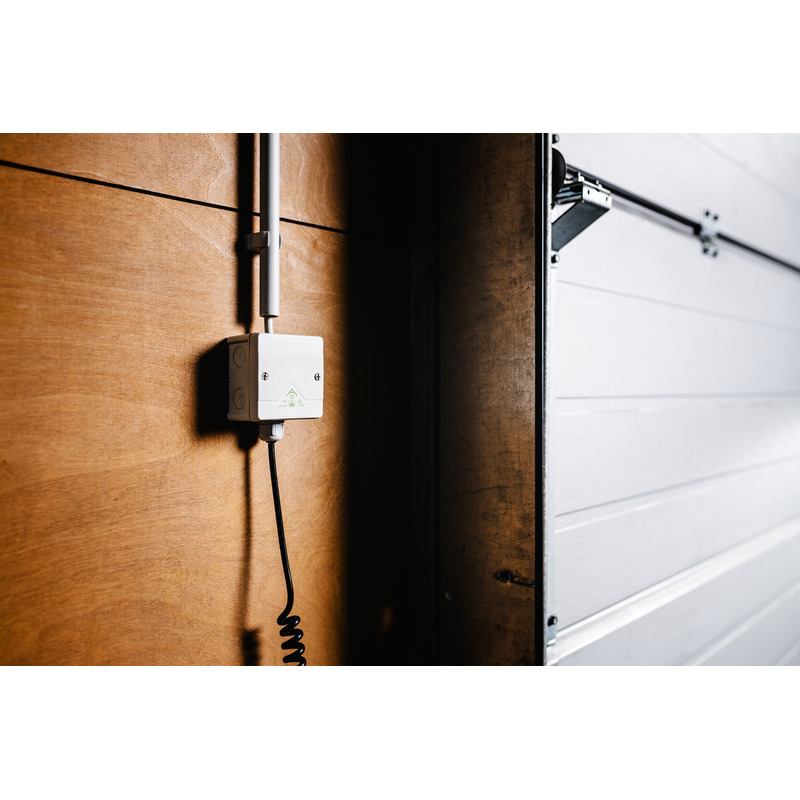

Sicherheit, Flexibilität und eine schnelle Installationszeit zeichnen sowohl die Abox SL als auch die Abox SLK aus. Die Abox SL kombiniert die bewährte Verdrahtungsphilosophie der Abox-Serie mit hochliegenden und schraubenlosen Klemmen in unserem Klemmenhalter, die eine komfortable Installation von starren und flexiblen Leitern und Übersichtlichkeit für zum Beispiel Wiederholungsmessungen oder Fehlersuche ermöglichen. Zusätzlich haben sie den Vorteil bei erhöhten Anforderungen Vibrations- und Schocksicherheit bieten zu können. Die Abox SLK bietet dieselben Eigenschaften, mit dem Unterschied eines kompakteren Klemmenhalters und eines kompakteren Abzweigkastens.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 0,5 mm²
max. Leiterquerschnitt 16 mm²
Schutzklasse II
Schutzart IP55/IP66
Bemessungsstrom 76 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 252 mm
Länge 202 mm
Höhe 120 mm
Innenlänge 186 mm
Innenbreite 236 mm
Innenhöhe 99 mm
Gewicht 1.1494 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902660339
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung dxf (23 MB)
Maßzeichnung pdf (4 MB)
Maßzeichnung pdf (6 MB)
Maßzeichnung dxf (36 MB)
Maßzeichnung dwg (7 MB)
Maßzeichnung dwg (5 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (139 KB)
UKCA Erklärung EN pdf (167 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
DLG Zulassung DE pdf (1 MB)
VDE Zertifikat DE/EN pdf (397 KB)

Zubehör

neu Klemmenhalter - Abox 250 KH 2016 16²

Klemmenhalter Abox 250 KH 2016 16²

  • Maße : 77 x 219 x 77 mm
  • Artikelnummer: 89600801

Klemmenhalter mit Normschiene NS35 zur Montage von Reihenklemmen Typ...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M25-MGM

Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M32-MGM

Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M40-MGM

Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M50-MGM

Kabelverschraubung KVR M50-MGM

  • Maße : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25

Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32

Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M40

Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Anbaustutzen - AST M20

Anbaustutzen AST M20

  • Maße : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Dichtbereich 8 - 13,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Anbaustutzen - AST M25

Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Anbaustutzen - AST M32

Anbaustutzen AST M32

  • Maße : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Dichtbereich 13 - 23 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Anbaustutzen - AST M40

Anbaustutzen AST M40

  • Maße : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Dichtbereich 17 - 30 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 150-2

Mast-/Rohrbefestigungsset MABF 150-2

  • Maße : 43 x 150 x 15 mm
  • Artikelnummer: 89603101

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 250...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 215-1

Mast-/Rohrbefestigungsset MABF 215-1

  • Maße : 47 x 215 x 15 mm
  • Artikelnummer: 89604001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 250 (quer),...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
