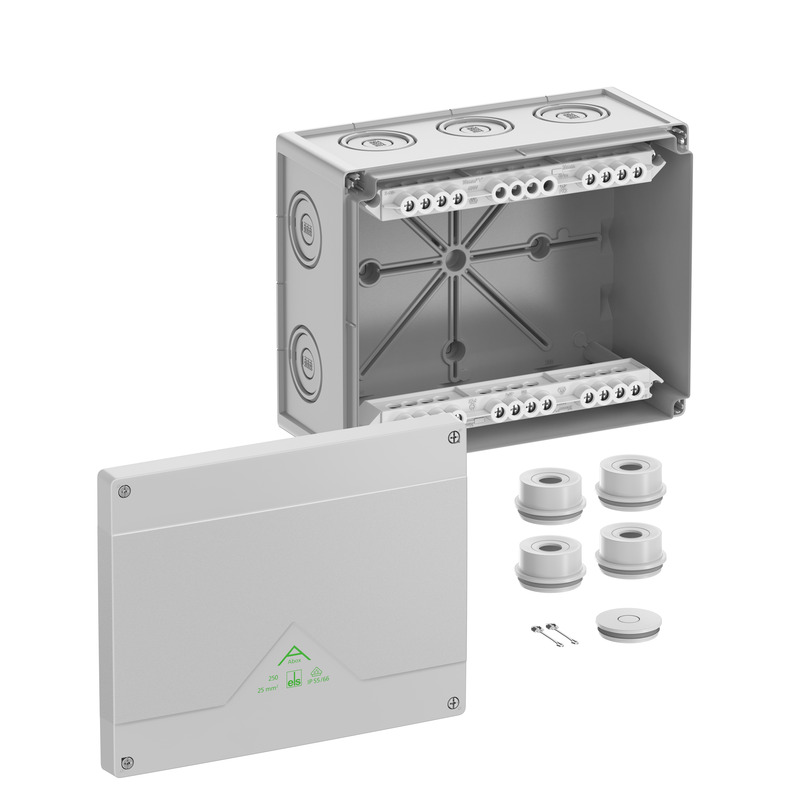

Abzweigkasten
Artikelnummer: 82540001 | Maße: 252 x 202 x 120 mm

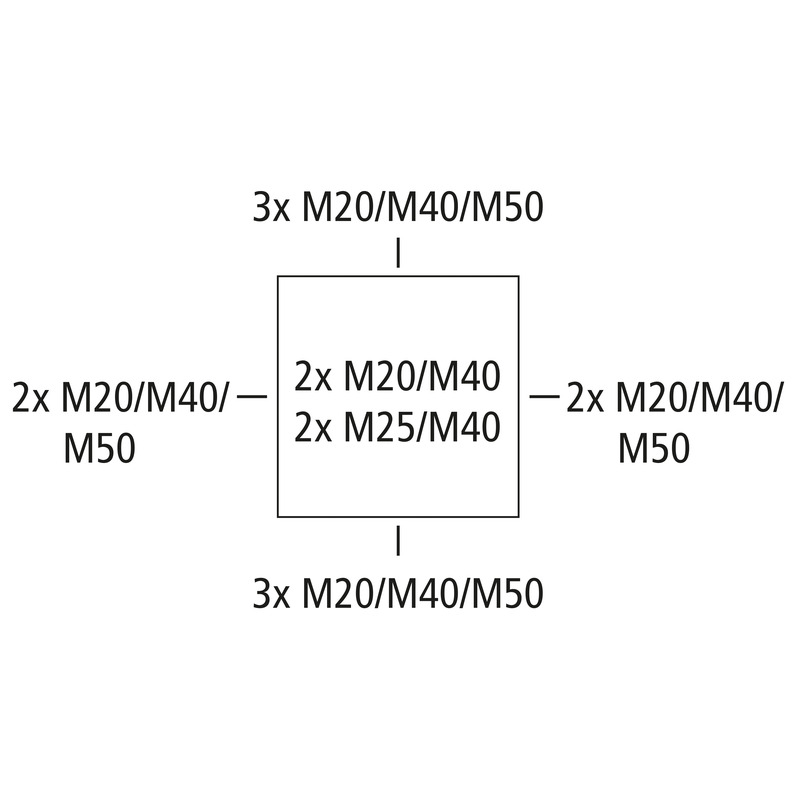

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 25 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich
grau, Ui=1000 V AC, ohne Klemmen
Beigefügtes Zubehör:
4 Anbaustutzen IP55 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung
Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP55/66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführungen mithilfe von sauber und leicht entfernbaren Ausschlagmembranen gewährleistet.
| Bemessungsisolationsspannung AC | 1000 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| max. Leiterquerschnitt | 25 mm² |
| Schutzklasse | II |
| Schutzart | IP55/IP66 |
| Klemmenart | ohne |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 252 mm |
|---|---|
| Länge | 202 mm |
| Höhe | 120 mm |
| Innenlänge | 186 mm |
| Innenbreite | 236 mm |
| Innenhöhe | 99 mm |
| Gewicht | 1.0224 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 750 °C |
| Schlagfestigkeit | IK07 |
|---|---|
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.5 Nm |
| Befestigungsart (auf der Wand) | Wand-/Deckenmontage |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 55 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902660308 |
|---|---|
| VME Code | C62 |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl V2A |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
