Abox 250-25² Abox 250-25²

Abzweigkasten

Abox 250-25²

Artikelnummer: 82542001 | Maße: 252 x 202 x 120 mm

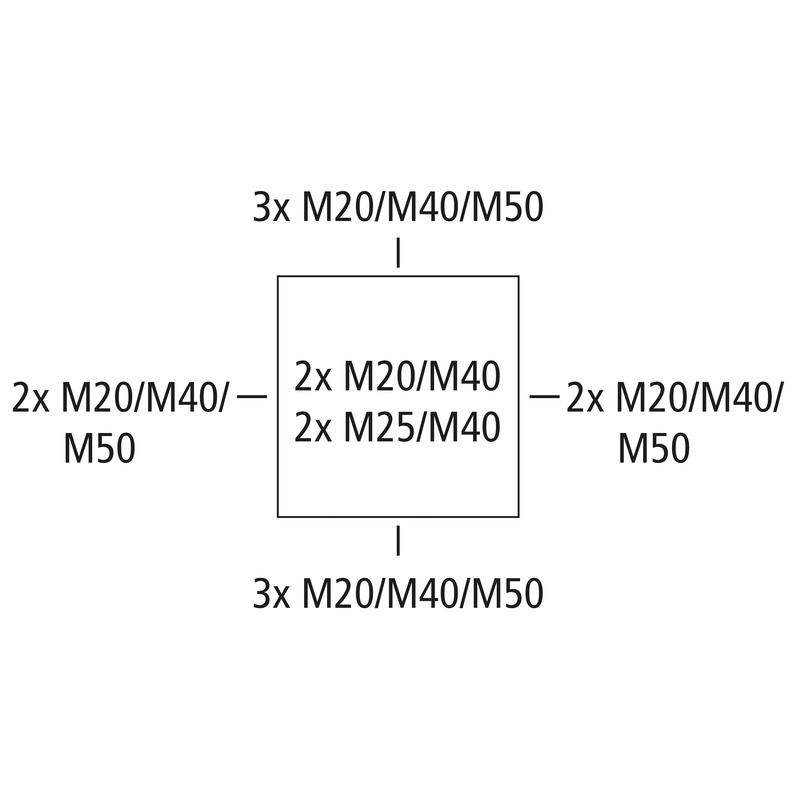

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 25 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

grau, Ui=690 V AC, In=101 A, mit hochliegender Schraubklemme, 5-polig - 25 mm², klemmbare Querschnitte pro Pol: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm² Cu starr / flexibel mit Aderendhülse

Beigefügtes Zubehör:
4 Anbaustutzen IP55 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP55/66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführungen mithilfe von sauber und leicht entfernbaren Ausschlagmembranen gewährleistet.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 10 mm²
max. Leiterquerschnitt 25 mm²
Schutzklasse II
Schutzart IP55/IP66
Bemessungsstrom 101 A
Klemmenart Schraubklemme
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 252 mm
Länge 202 mm
Höhe 120 mm
Innenlänge 186 mm
Innenbreite 236 mm
Innenhöhe 99 mm
Gewicht 1.2924 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902660278
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (6 MB)
Maßzeichnung dxf (36 MB)
Maßzeichnung dwg (7 MB)

Zertifikat

VDE Zertifikat DE/EN pdf (397 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
DLG Zulassung DE pdf (1 MB)
UKCA Erklärung EN pdf (167 KB)
