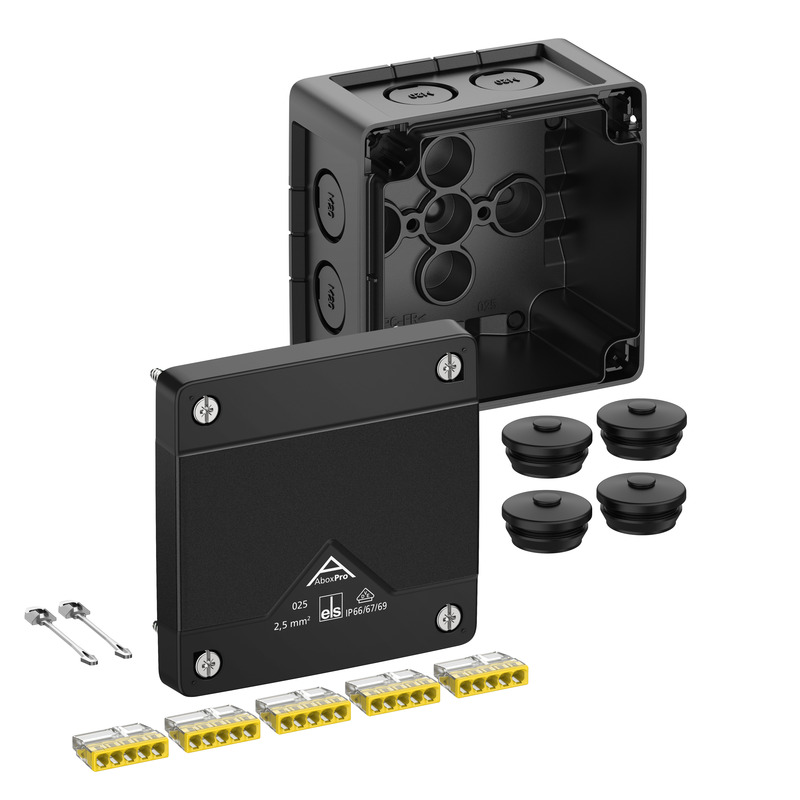

Abox Pro 025-2,5²/sw Abox Pro 025-2,5²/sw

Abzweigkasten

Abox Pro 025-2,5²/sw

Artikelnummer: 40202001 | Maße: 92 x 92 x 60 mm

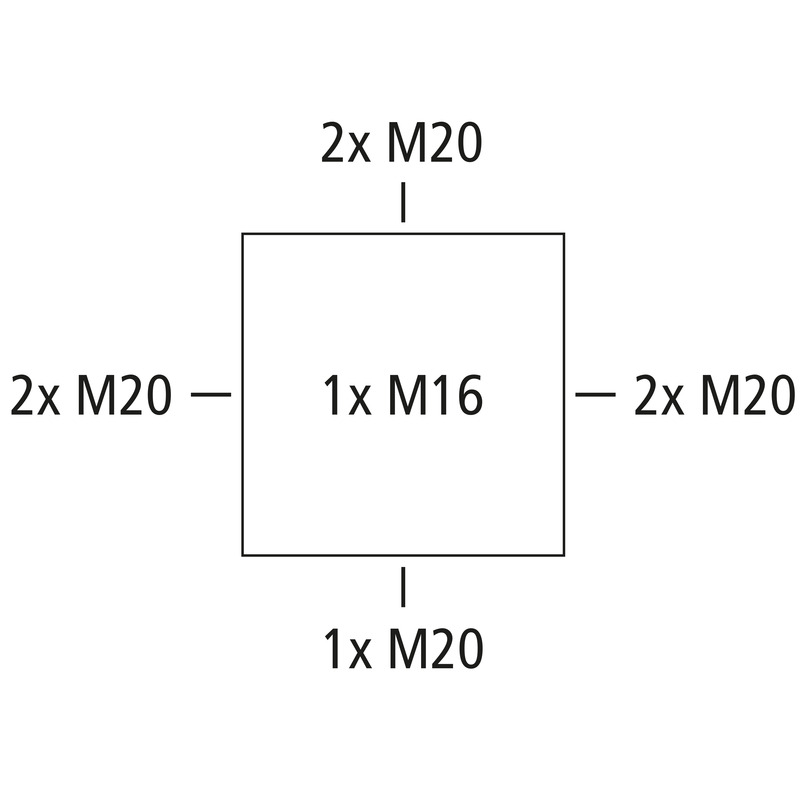

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M16/M20, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

schwarz, Ui=450 V AC, In=24 A, mit 5 schraubenlosen 5-Leiter-Klemmen Wago 2273-205, max. Nennquerschnitt nach DIN EN 60998: 2,5 mm², klemmbare Querschnitte pro Pol:  5 x 0,5 - 2,5 mm² starr Cu und Al (Montageanleitung beachten!)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 13 mm, Deckelverliersicherung

Highlights

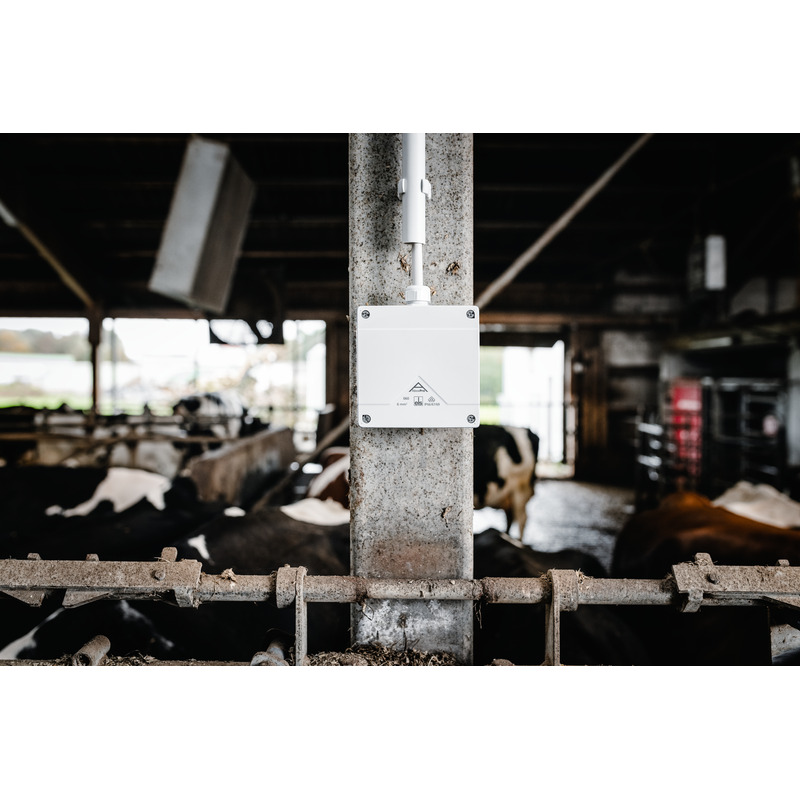

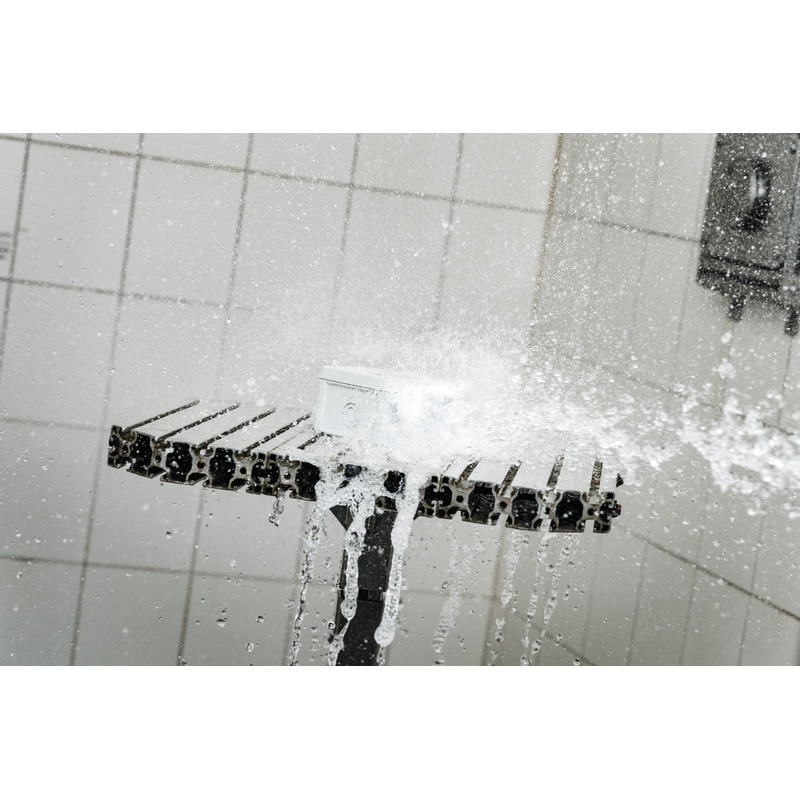

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt 0,5 mm²
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Bemessungsstrom 24 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil schwarz
Farbe Oberteil schwarz

Maße und Gewicht

Breite 92 mm
Länge 92 mm
Höhe 60 mm
Innenlänge 78 mm
Innenbreite 78 mm
Innenhöhe 40 mm
Gewicht 0.1767 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 60 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902662135
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung pdf (3 MB)
Maßzeichnung dwg (3 MB)
Maßzeichnung dxf (16 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (139 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
UKCA Erklärung EN pdf (166 KB)
DLG Zulassung DE pdf (1 MB)
VDE Zertifikat DE/EN pdf (496 KB)
DNV Zertifikat EN pdf (198 KB)

Zubehör

neu Kabelverschraubung - KVR M16-MGM/sw

Kabelverschraubung KVR M16-MGM/sw

  • Maße : 22 x 22 x 31 mm
  • Artikelnummer: 22701601

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Kabelverschraubung - KVR M20-MGM/sw

Kabelverschraubung KVR M20-MGM/sw

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM/sw

Kabelverschraubung KVR M20-GDB/MGM/sw

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22702101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details

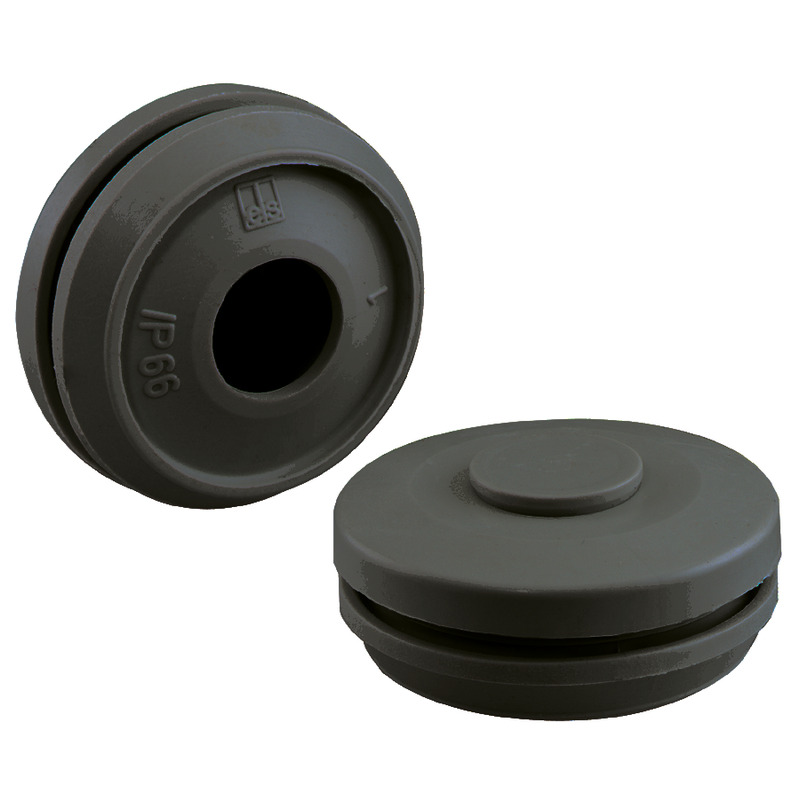

Doppelmembranstutzen - DMS M16/sw

Doppelmembranstutzen DMS M16/sw

  • Maße : 20,7 x 20,7 x 13,2 mm
  • Artikelnummer: 26001601

Dichtbereich 5 - 9 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M20/sw

Doppelmembranstutzen DMS M20/sw

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details

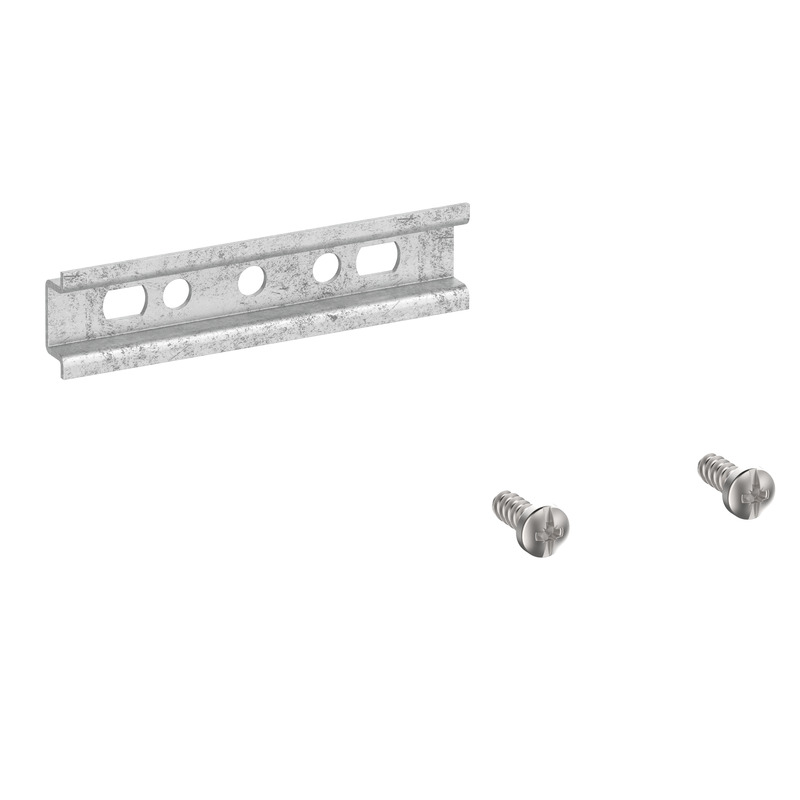

neu Normschiene - Abox 025 TS15

Normschiene Abox 025 TS15

  • Maße : 15 x 61 x 5,5 mm
  • Artikelnummer: 89520201

für Abox / Abox Pro 025



Normschiene nach DIN EN 60715, 15 x 5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Klemmenhalter - Abox 025/040 KH 2273 2,5²

Klemmenhalter Abox 025/040 KH 2273 2,5²

  • Maße : 23 x 70 x 27 mm
  • Artikelnummer: 89600201

zur lagefixierten Montage von bis zu 6 Klemmen Wago 2273-205 in...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmenhalter - Abox 025/040 KH 221 4²

Klemmenhalter Abox 025/040 KH 221 4²

  • Maße : 23 x 56 x 29 mm
  • Artikelnummer: 89600301

zur lagefixierten Montage von bis zu 6 Klemmen Wago 221-413 in...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmstein - Abox 025/040 KLS-2,5²/4²

Klemmstein Abox 025/040 KLS-2,5²/4²

  • Maße : 15 x 46 x 25 mm
  • Artikelnummer: 89640401

Schraubklemme für Abox/Abox Pro 025 und Abox/Abox Pro 040, 5-polig - 4...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 65-1

Mast-/Rohrbefestigungsset MABF 65-1

  • Maße : 38 x 65 x 15 mm
  • Artikelnummer: 89601001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025, Abox...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

neu Abzweigkasten - Abox Pro 025-L

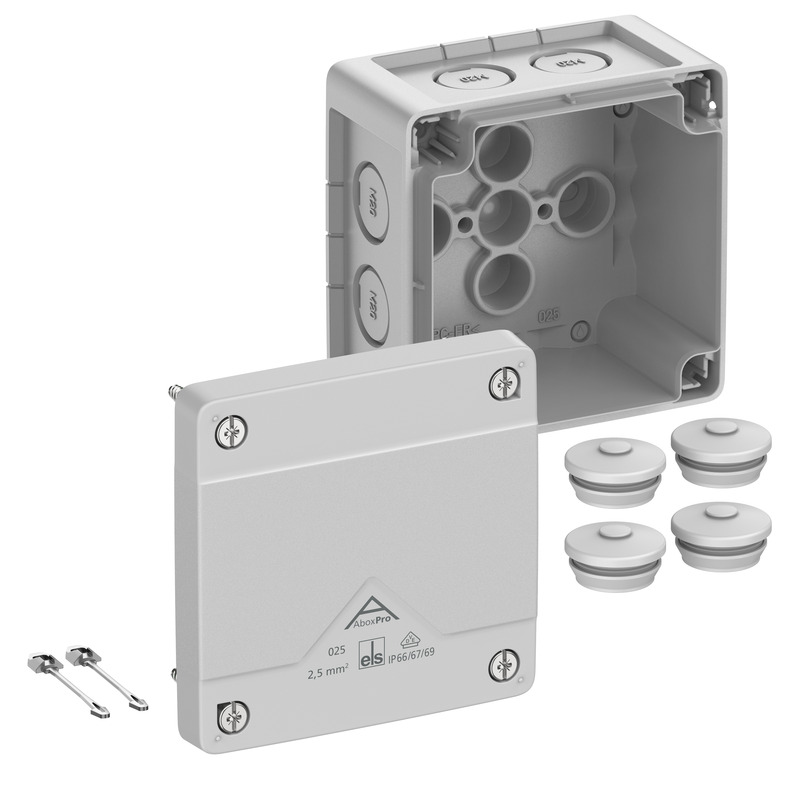

Abzweigkasten Abox Pro 025-L

  • Maße : 92 x 92 x 60 mm
  • Artikelnummer: 40240001

grau, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details
neu Abzweigkasten - Abox Pro 025-2,5²

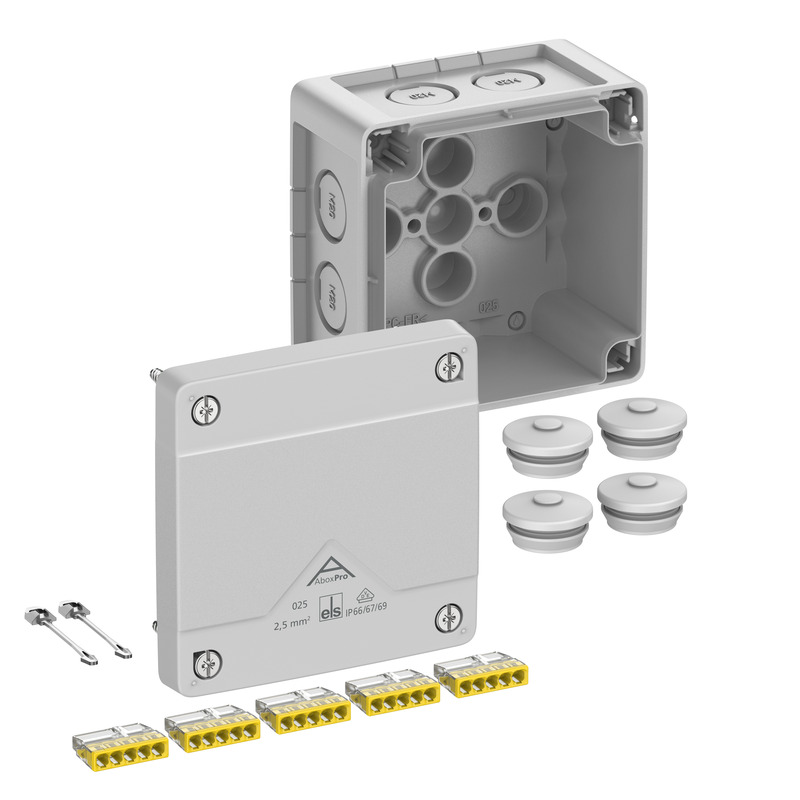

Abzweigkasten Abox Pro 025-2,5²

  • Maße : 92 x 92 x 60 mm
  • Artikelnummer: 40242001

grau, Ui=450 V AC, In=24 A, mit 5 schraubenlosen 5-Leiter-Klemmen Wago...



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

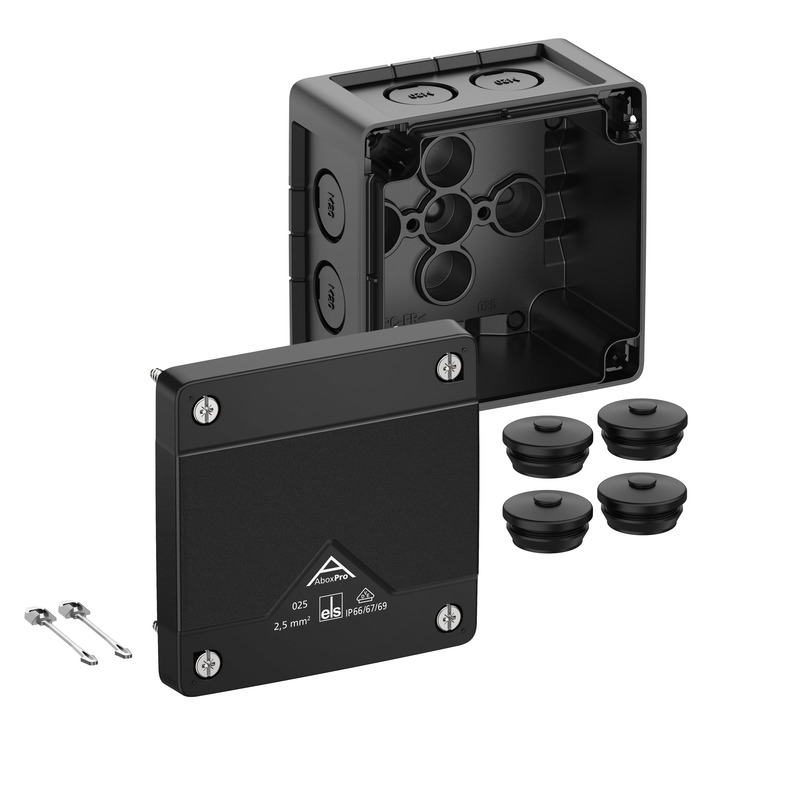

neu Abzweigkasten - Abox Pro 025-L/sw

Abzweigkasten Abox Pro 025-L/sw

  • Maße : 92 x 92 x 60 mm
  • Artikelnummer: 40200001

schwarz, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...



Merken
Details
