neu

Abzweigkasten

Abox Pro 040-4²/sw

Artikelnummer: 40402001 | Maße: 102 x 102 x 70 mm

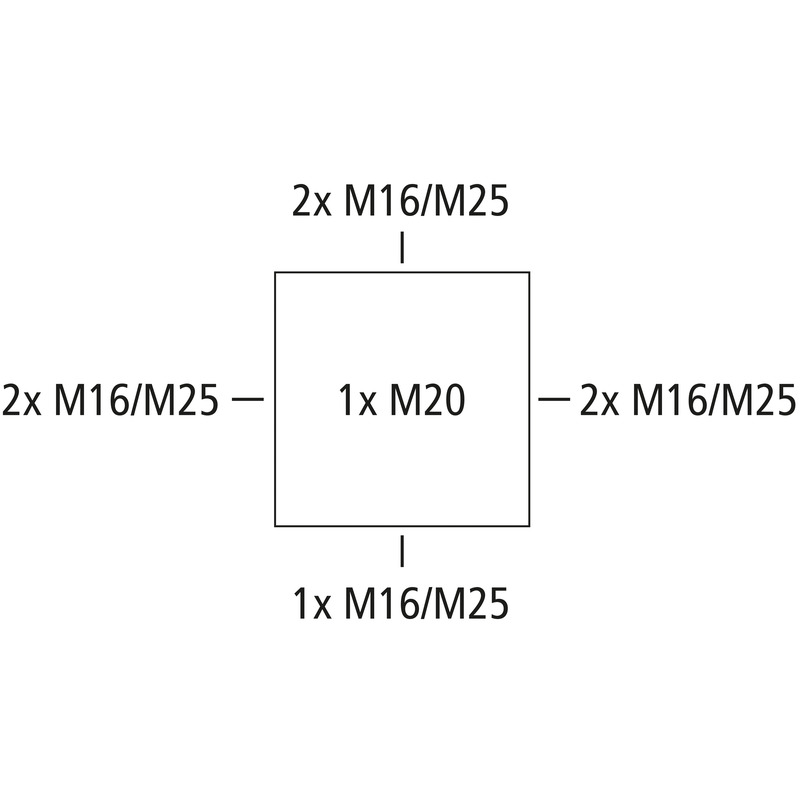

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 4 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M16/M20/M25, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

schwarz, U_i=400 V AC, I_n=32 A, mit 5 schraubenlosen 4-Leiter-Klemmen Wago 773-604, max. Nennquerschnitt nach DIN EN 60998: 4 mm², klemmbare Querschnitte pro Pol: 4 x 1,5 - 4,0 mm² starr Cu/Al (Montageanleitung beachten!)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 17 mm, Deckelverliersicherung

Händler finden

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Bemessungsisolationsspannung DC	400 V
min. Leiterquerschnitt	1,5 mm²
max. Leiterquerschnitt	4 mm²
Schutzklasse	II

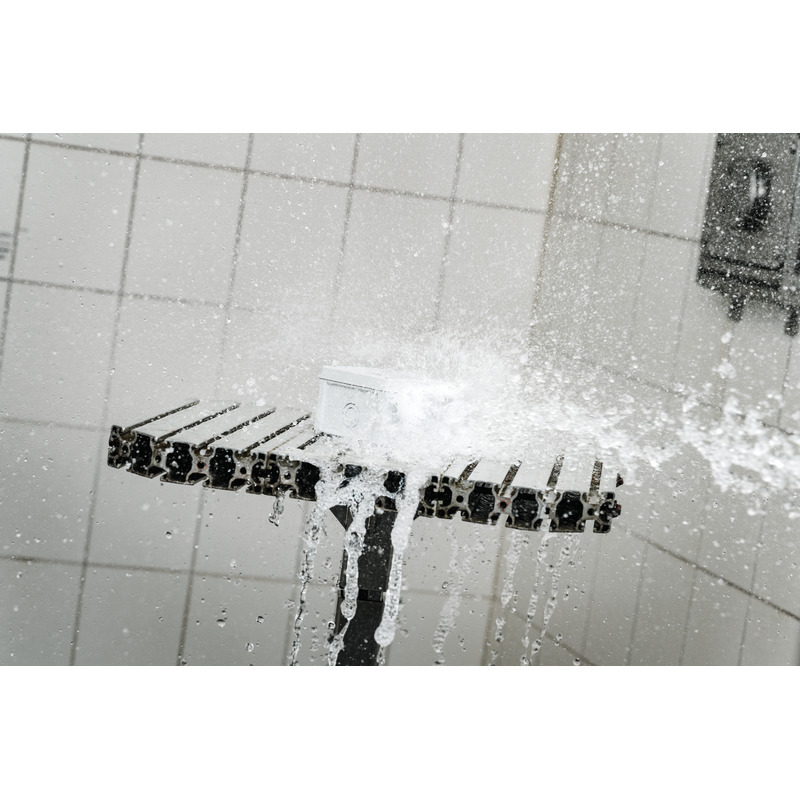

Schutzart	IP66/IP67/IP69
Bemessungsstrom	32 A
Klemmenart	schraubenlos
Polzahl	5

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	102 mm
Länge	102 mm
Höhe	70 mm
Innenlänge	88 mm
Innenbreite	88 mm
Innenhöhe	50 mm
Gewicht	0.23 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0

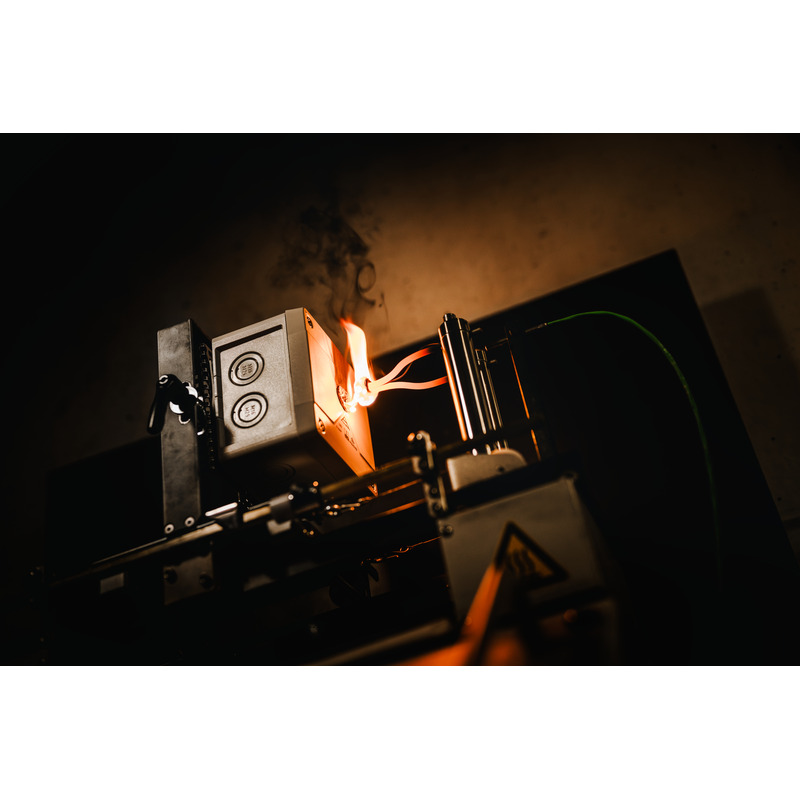

Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Schlagfestigkeit	IK09
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	60 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902664900
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN	pdf (5 MB)
Montageanleitung FR/ES	pdf (5 MB)

Maßblatt

Maßzeichnung	pdf (3 MB)
Maßzeichnung	dwg (4 MB)
Maßzeichnung	dxf (19 MB)

Zertifikat

CE Erklärung DE/EN/PL	pdf (141 KB)
VDE Zertifikat DE/EN	pdf (496 KB)
UKCA Erklärung EN	pdf (166 KB)
DNV Zertifikat EN	pdf (198 KB)
CE Erklärung DE/EN/FR	pdf (139 KB)
DLG Zulassung DE	pdf (1 MB)
