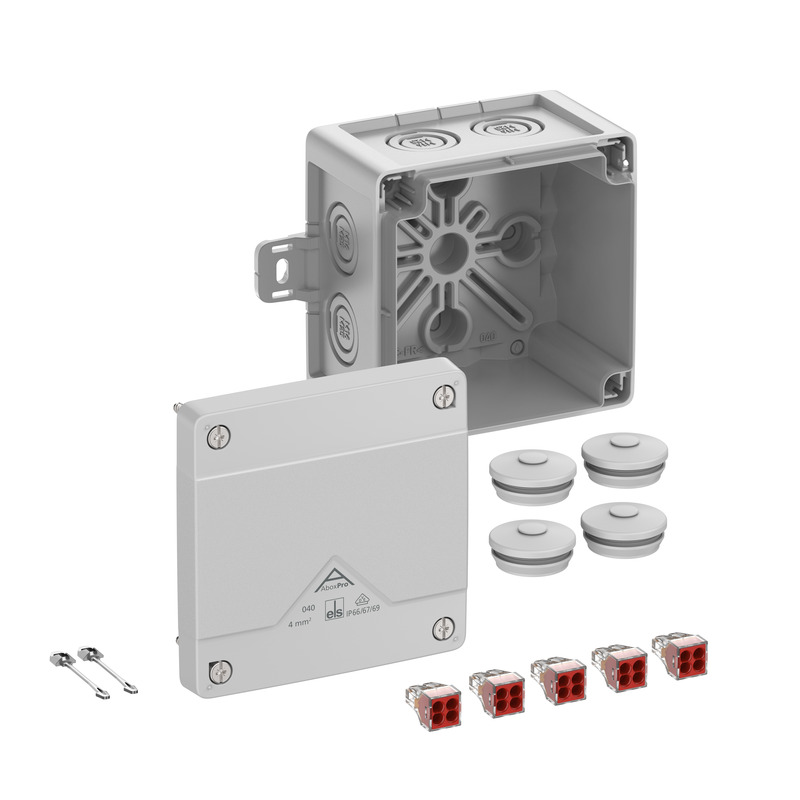

Abox Pro 040 AB-4² Abox Pro 040 AB-4²

Abzweigkasten

Abox Pro 040 AB-4²

Artikelnummer: 40442101 | Maße: 102 x 102 x 70 mm

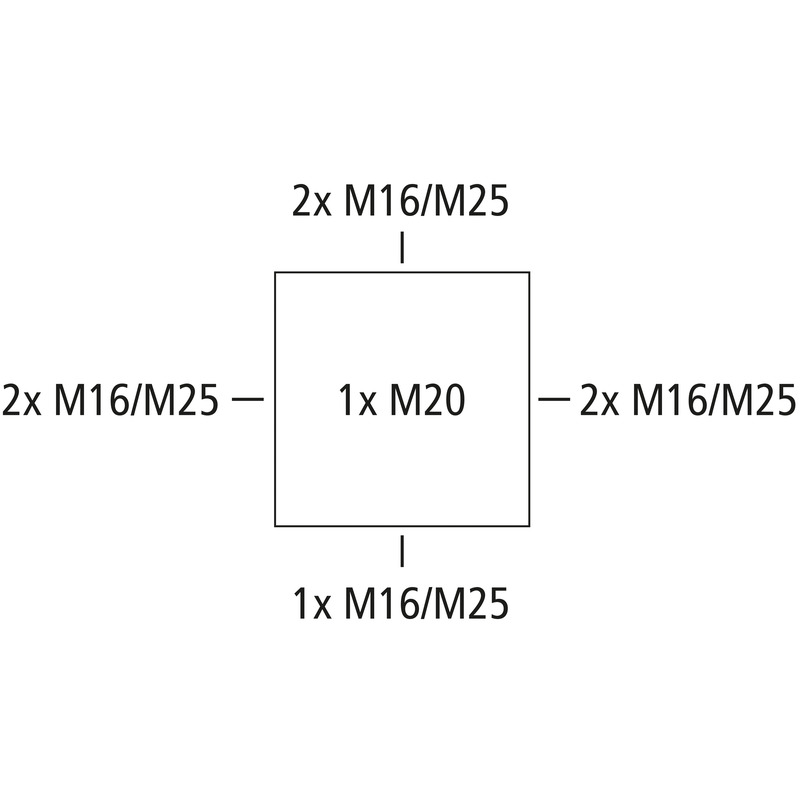

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 4 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M16/M20/M25, (1 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, Ui=400 V AC, In=32 A, mit 5 schraubenlosen 4-Leiter-Klemmen Wago 773-604, max. Nennquerschnitt nach DIN EN 60998: 4 mm², klemmbare Querschnitte pro Pol: 4 x 1,5 - 4,0 mm² starr Cu/Al (Montageanleitung beachten!)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 17 mm, Deckelverliersicherung

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Bemessungsisolationsspannung DC 400 V
min. Leiterquerschnitt 1,5 mm²
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Bemessungsstrom 32 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 102 mm
Länge 102 mm
Höhe 70 mm
Innenlänge 88 mm
Innenbreite 88 mm
Innenhöhe 50 mm
Gewicht 0.2327 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 60 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902664696
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (3 MB)
Maßzeichnung dwg (4 MB)
Maßzeichnung dxf (19 MB)

Zertifikat

DNV Zertifikat EN pdf (198 KB)
DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/FR pdf (139 KB)
VDE Zertifikat DE/EN pdf (496 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
UKCA Erklärung EN pdf (166 KB)

Zubehör

Kabelverschraubung - KVR M16-MGM

Kabelverschraubung KVR M16-MGM

  • Maße : 22 x 22 x 31 mm
  • Artikelnummer: 22741601

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M25-MGM

Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Doppelmembranstutzen - DMS M16

Doppelmembranstutzen DMS M16

  • Maße : 20,7 x 20,7 x 13,2 mm
  • Artikelnummer: 26041601

Dichtbereich 5 - 9 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25

Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
neu Normschiene - Abox 040 TS15

Normschiene Abox 040 TS15

  • Maße : 15 x 71 x 5,5 mm
  • Artikelnummer: 89520401

für Abox / Abox Pro 040



Normschiene nach DIN EN 60715, 15 x 5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Klemmenhalter - Abox 025/040 KH 2273 2,5²

Klemmenhalter Abox 025/040 KH 2273 2,5²

  • Maße : 23 x 70 x 27 mm
  • Artikelnummer: 89600201

zur lagefixierten Montage von bis zu 6 Klemmen Wago 2273-205 in...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmenhalter - Abox 025/040 KH 221 4²

Klemmenhalter Abox 025/040 KH 221 4²

  • Maße : 23 x 56 x 29 mm
  • Artikelnummer: 89600301

zur lagefixierten Montage von bis zu 6 Klemmen Wago 221-413 in...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmstein - Abox 025/040 KLS-2,5²/4²

Klemmstein Abox 025/040 KLS-2,5²/4²

  • Maße : 15 x 46 x 25 mm
  • Artikelnummer: 89640401

Schraubklemme für Abox/Abox Pro 025 und Abox/Abox Pro 040, 5-polig - 4...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 100-1

Mast-/Rohrbefestigungsset MABF 100-1

  • Maße : 38 x 100 x 15 mm
  • Artikelnummer: 89602001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025/2 (quer),...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

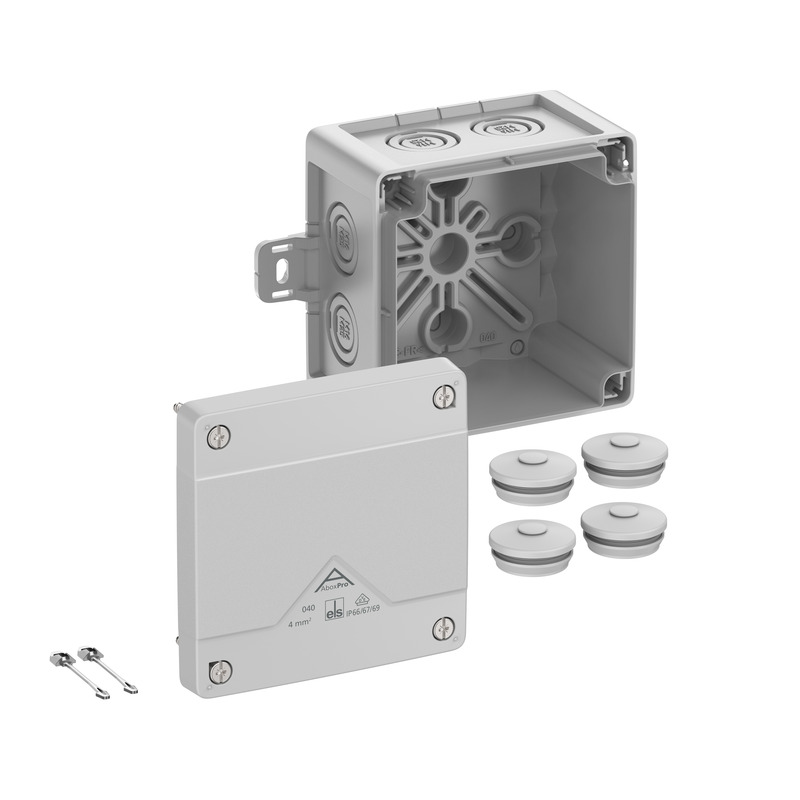

neu Abzweigkasten - Abox Pro 040 AB-L
