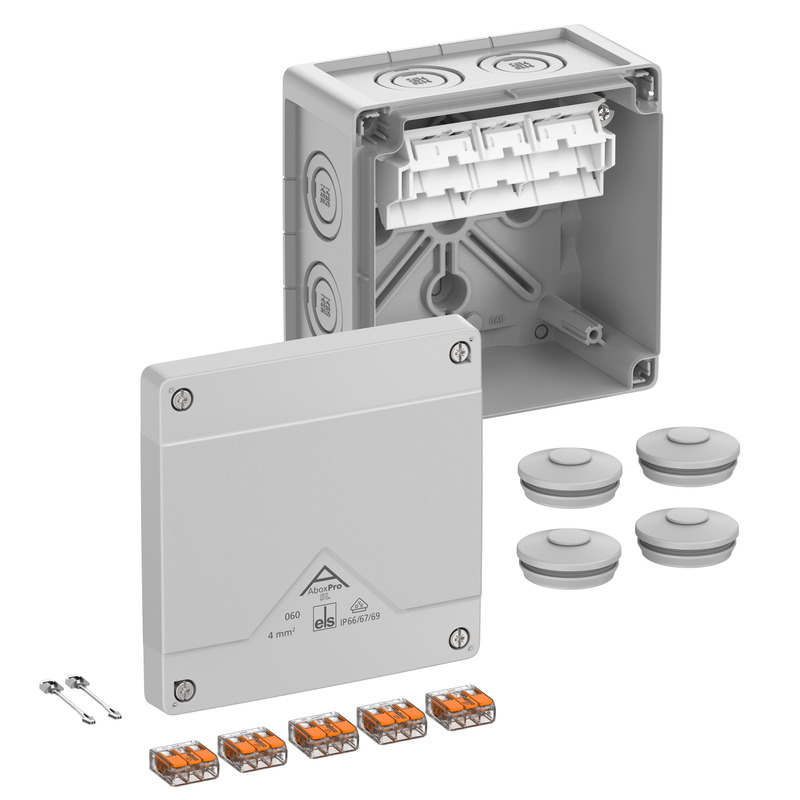

Abzweigkasten Abox Pro SL-4² (40444001) Verbindungsdosen Innenbereich IP55
neu

Abzweigkasten

Abox Pro SL-4²

Artikelnummer: 40444001 | Maße: 127 x 127 x 75 mm

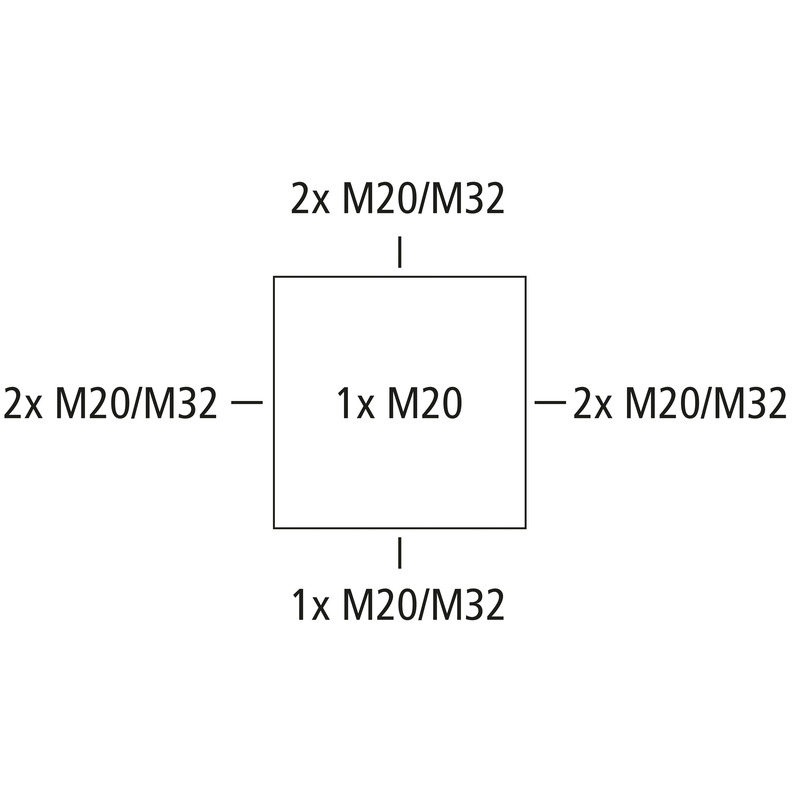

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 4 mm², Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, In=32 A, mit 5 hochliegenden, schraubenlosen 3-Leiter-Klemmen Wago 221-413, max. Nennquerschnitt nach DIN EN 60998: 4 mm², klemmbare Querschnitte pro Pol: 3 x 0,2 bis 4 mm² starr Cu und 3 x 0,14 bis 4 mm² flexibel Cu

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, Deckelverliersicherung

Highlights

Die Abox Pro SL ist besonders geeignet für maximalen Schutz unter herausfordernden Installationsumgebungen, wie zum Beispiel bei erhöhten Anforderungen an die Vibrations- und Schocksicherheit. Die Abox Pro SL kombiniert die Verdrahtungsphilosophie der Abox Pro-Serie mit hochliegenden und schraubenlosen Klemmen in unserem Klemmenhalter. Die erstklassigen robusten Produkteigenschaften unterstützen dies mit einer Schutzart von IP66/IP67/IP69, einer UV- und Ammoniakbeständigkeit und einer Schlagfestigkeit von IK09. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt 0,2 mm²
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Bemessungsstrom 32 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 127 mm
Länge 127 mm
Höhe 75 mm
Innenlänge 113 mm
Innenbreite 113 mm
Innenhöhe 55 mm
Gewicht 0.349 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902664665
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung dxf (26 MB)
Maßzeichnung pdf (5 MB)
Maßzeichnung dwg (5 MB)

Zertifikat

DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/FR pdf (139 KB)
UKCA Erklärung EN pdf (166 KB)
VDE Zertifikat DE/EN pdf (496 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
DNV Zertifikat EN pdf (198 KB)

Zubehör

neu Klemmenhalter - Abox 060 KH 221 4²

Klemmenhalter Abox 060 KH 221 4²

  • Maße : 22 x 88 x 32 mm
  • Artikelnummer: 89600401

zur lagefixierten und hochgesetzten Montage von bis zu 6 Klemmen Wago...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

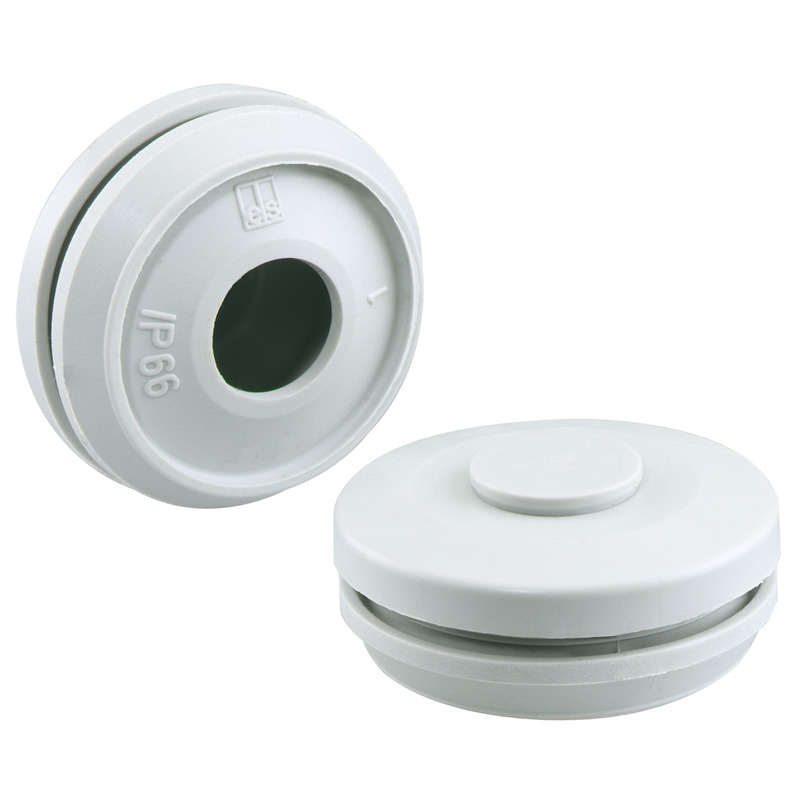

Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...
