Abzweigkasten

Abox Pro 060-L/sw

Artikelnummer: 40600001 | Maße: 127 x 127 x 75 mm

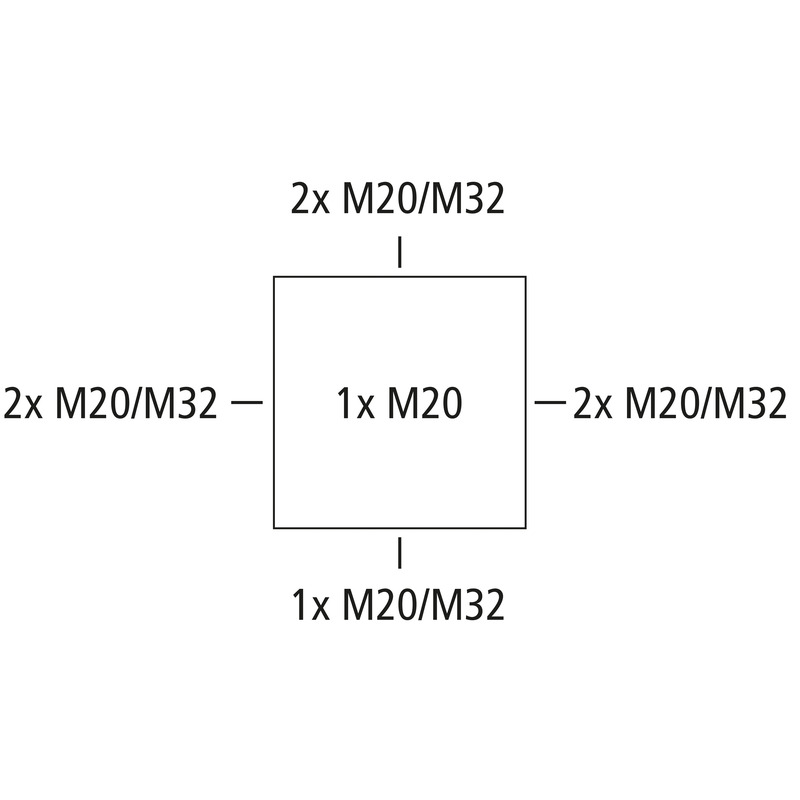

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

schwarz, Ui=1000 V AC, ohne Klemmen

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, Deckelverliersicherung

Highlights

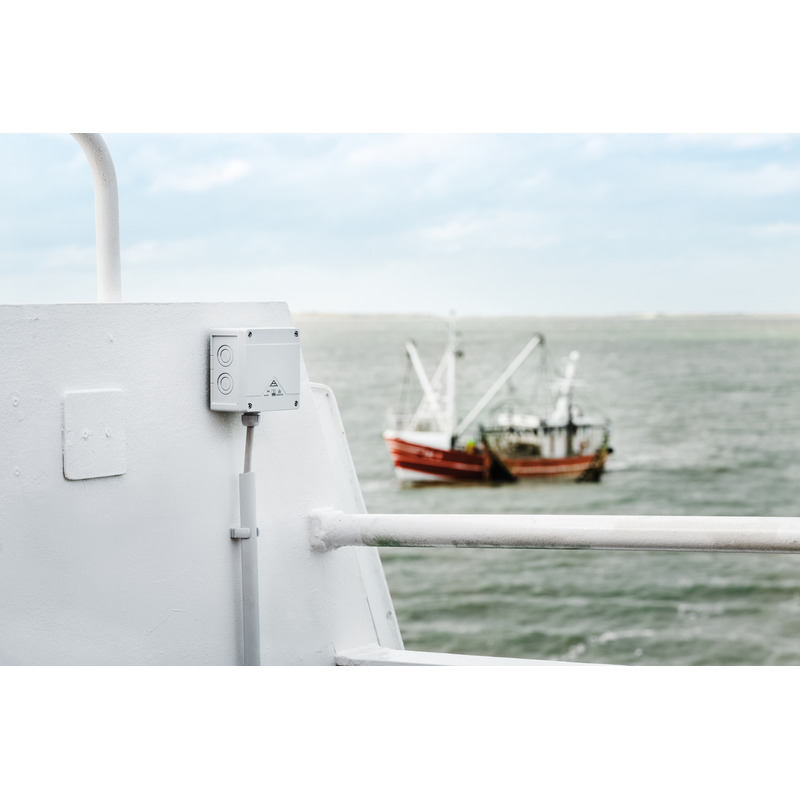

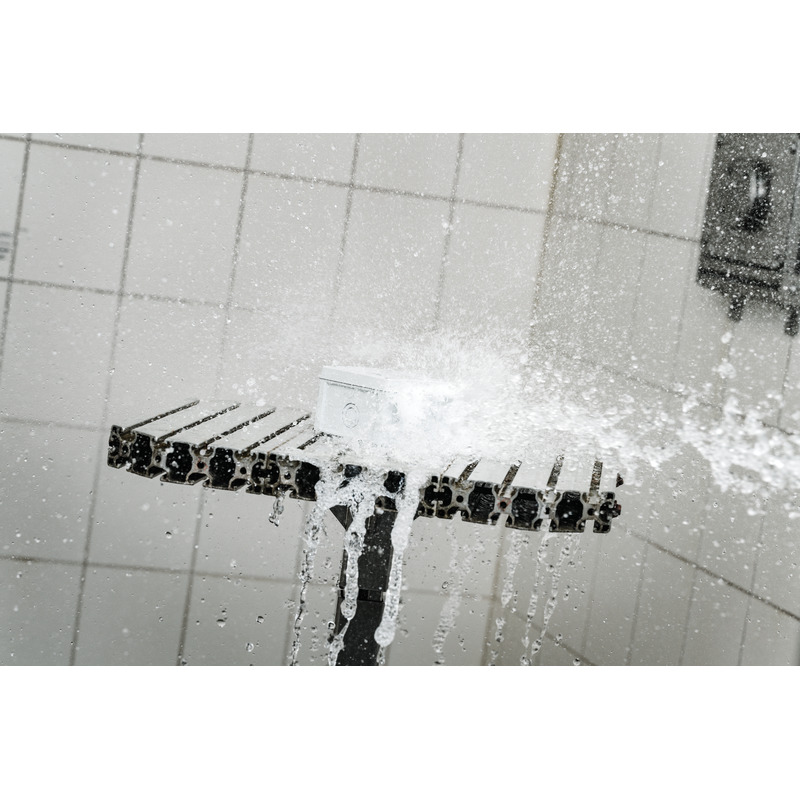

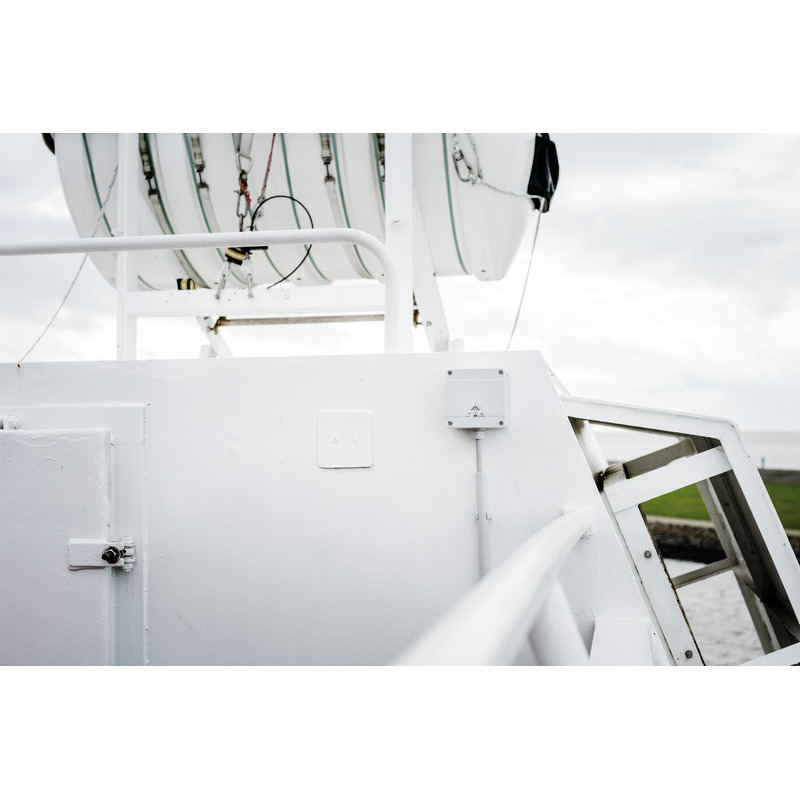

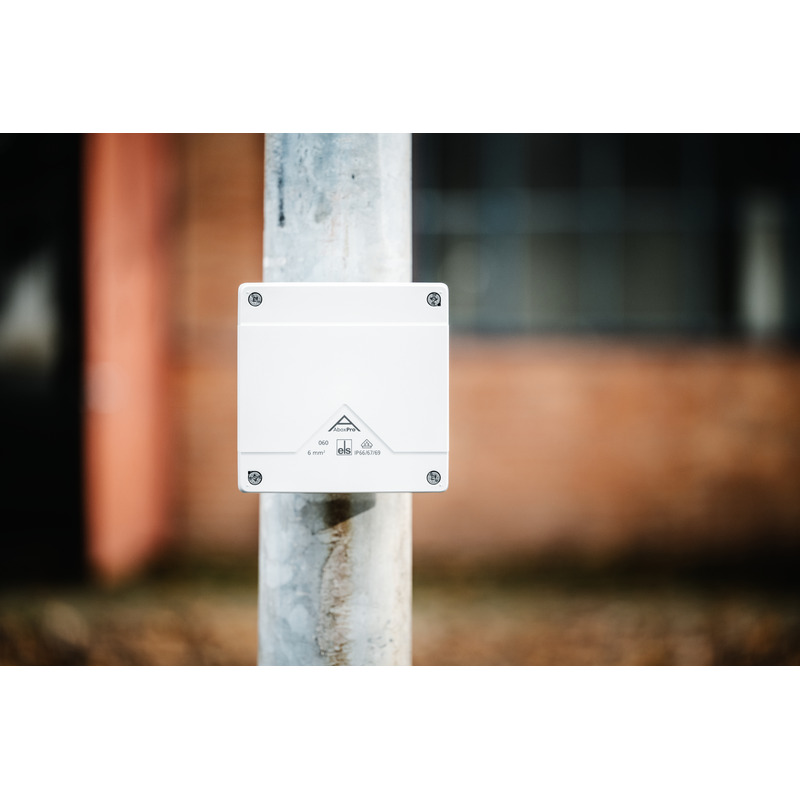

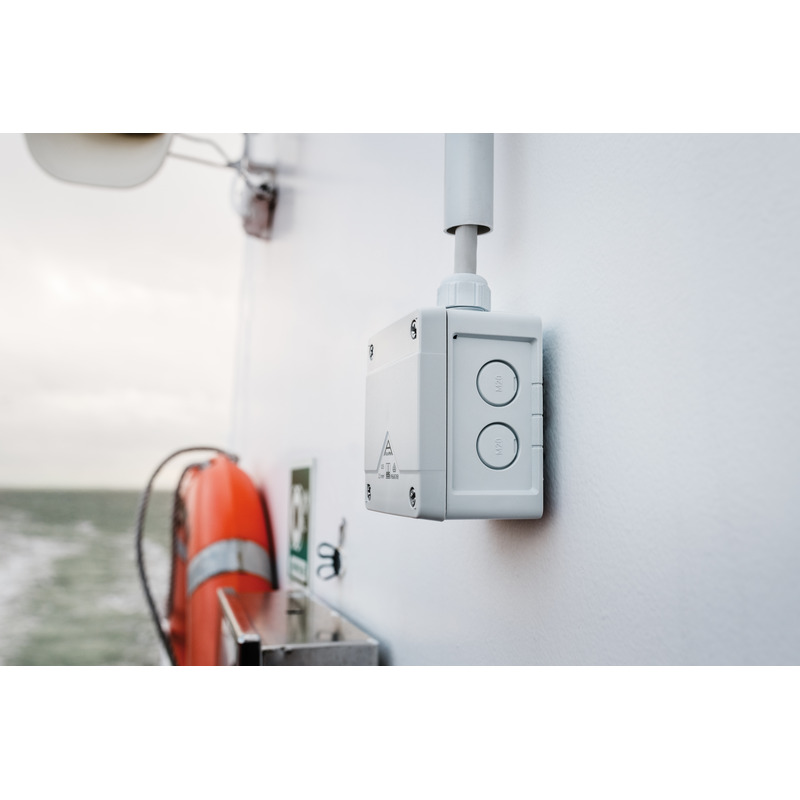

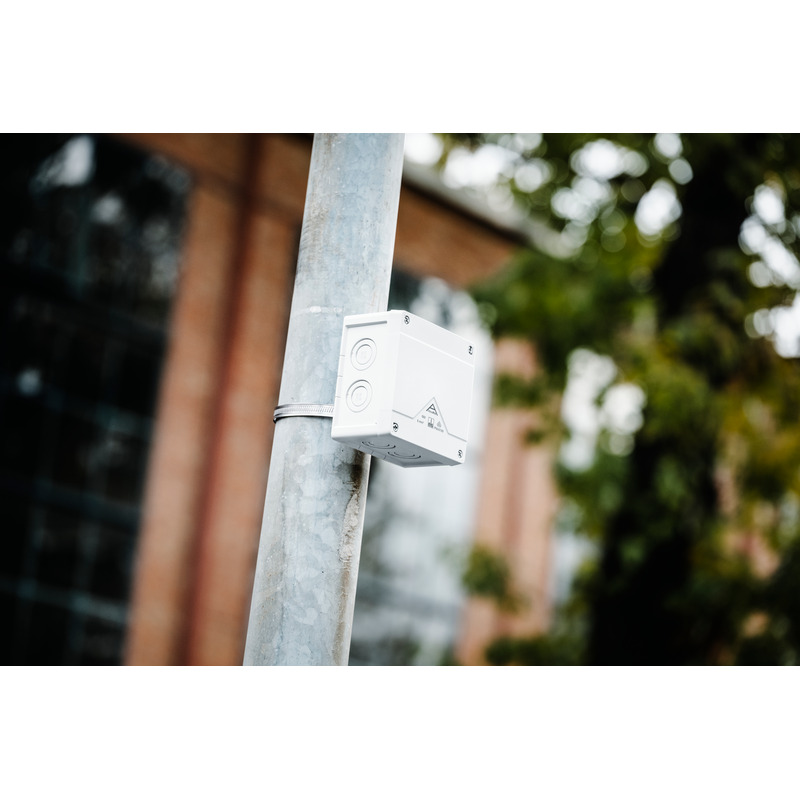

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 1000 V
Bemessungsisolationsspannung DC 1000 V
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Klemmenart ohne

Farben

Farbe Unterteil schwarz
Farbe Oberteil schwarz

Maße und Gewicht

Breite 127 mm
Länge 127 mm
Höhe 75 mm
Innenlänge 113 mm
Innenbreite 113 mm
Innenhöhe 55 mm
Gewicht 0.312 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 14
max. Anzahl Klemmen bei 2,5² 10
max. Anzahl Klemmen bei 4² 8
max. Anzahl Klemmen bei 6² 5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 40
max. Anzahl Leiter bei 2,5² 30
max. Anzahl Leiter bei 4² 24
max. Anzahl Leiter bei 6² 15

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902664399
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung dxf (26 MB)
Maßzeichnung pdf (5 MB)
Maßzeichnung dwg (5 MB)

Zertifikat

DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/FR pdf (139 KB)
UKCA Erklärung EN pdf (166 KB)
VDE Zertifikat DE/EN pdf (496 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
DNV Zertifikat EN pdf (198 KB)
