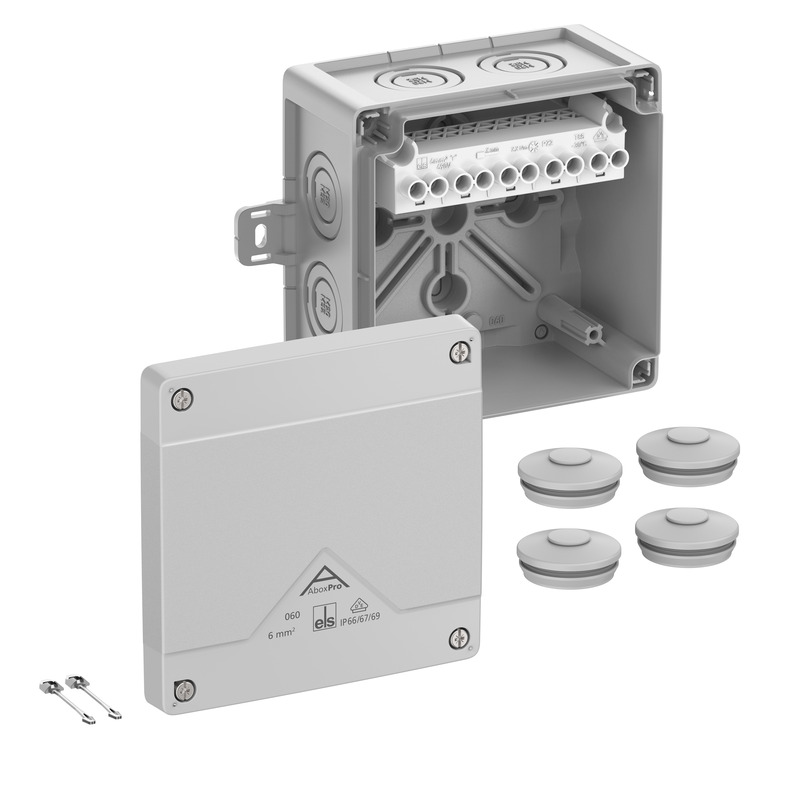

Abox Pro 060 AB-6² Abox Pro 060 AB-6²

Abzweigkasten

Abox Pro 060 AB-6²

Artikelnummer: 40642101 | Maße: 127 x 127 x 75 mm

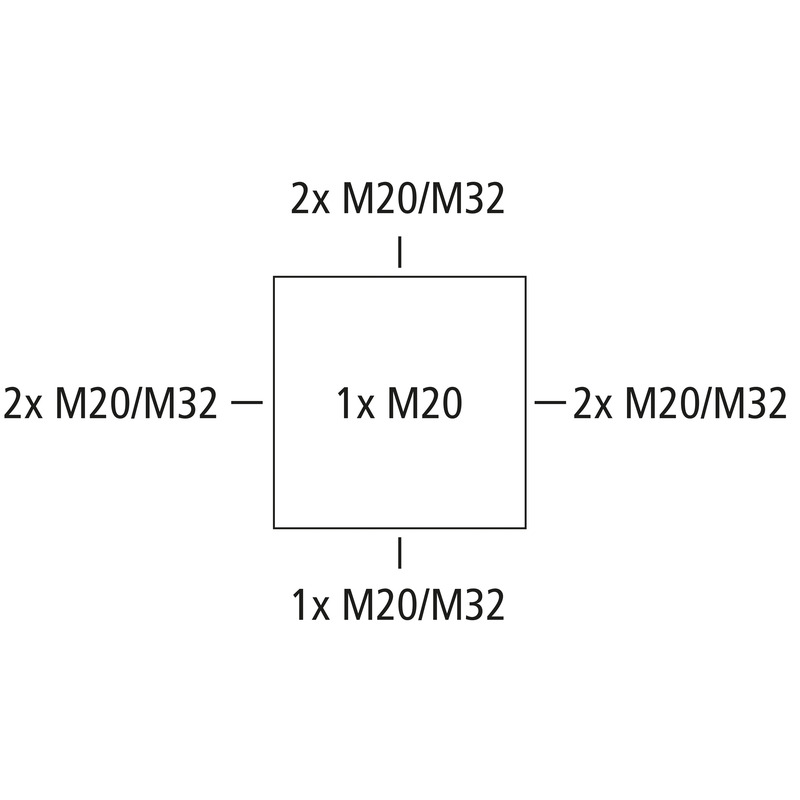

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32, (1 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, Ui=690 V AC, In=41 A, mit hochliegender Schraubklemme, 5-polig - 6 mm², klemmbare Querschnitte pro Pol: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu starr / flexibel mit Aderendhülse

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, Deckelverliersicherung

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 1,5 mm²
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Bemessungsstrom 41 A
Klemmenart Schraubklemme
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 127 mm
Länge 127 mm
Höhe 75 mm
Innenlänge 113 mm
Innenbreite 113 mm
Innenhöhe 55 mm
Gewicht 0.3845 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902664184
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung pdf (5 MB)
Maßzeichnung dwg (5 MB)
Maßzeichnung dxf (26 MB)

Zertifikat

UKCA Erklärung EN pdf (166 KB)
DNV Zertifikat EN pdf (198 KB)
DLG Zulassung DE pdf (1 MB)
VDE Zertifikat DE/EN pdf (496 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
CE Erklärung DE/EN/PL pdf (141 KB)

Zubehör

Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M32-MGM

Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32

Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
neu Montageplatte - Abox MPI 060

Montageplatte Abox MPI 060

  • Maße : 94 x 94 x 2,5 mm
  • Artikelnummer: 89510601

für Abox / Abox Pro 060



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....



Merken
Details
neu Normschiene - Abox 060 NS35

Normschiene Abox 060 NS35

  • Maße : 35 x 95 x 7,5 mm
  • Artikelnummer: 89530601

für Abox / Abox Pro 060



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Klemmenhalter - Abox 060 KH 221 4²

Klemmenhalter Abox 060 KH 221 4²

  • Maße : 22 x 88 x 32 mm
  • Artikelnummer: 89600401

zur lagefixierten und hochgesetzten Montage von bis zu 6 Klemmen Wago...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmstein - Abox 060 KLS-6²

Klemmstein Abox 060 KLS-6²

  • Maße : 23 x 98 x 32 mm
  • Artikelnummer: 89640601

Schraubklemme für Abox/Abox Pro 060, 5-polig - 6 mm², In = 41 A,...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 100-1

Mast-/Rohrbefestigungsset MABF 100-1

  • Maße : 38 x 100 x 15 mm
  • Artikelnummer: 89602001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025/2 (quer),...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Merken
Details

Ausschreibungstexte

Ähnliche Produkte

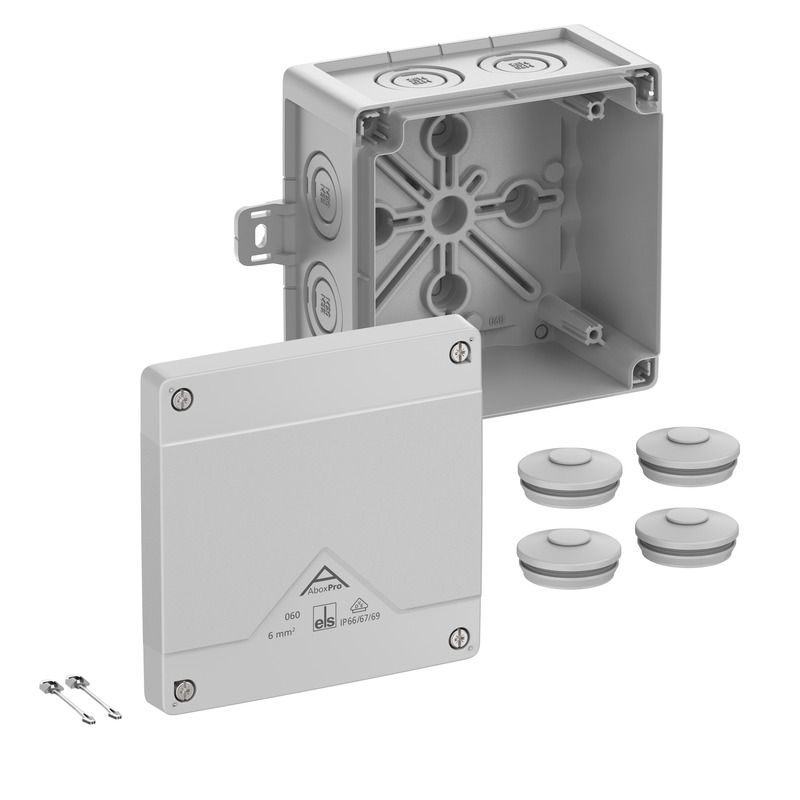

neu Abzweigkasten - Abox Pro 060 AB-L
