Abzweigkasten

Abox Pro 100-L/sw

Artikelnummer: 41000001 | Maße: 152 x 152 x 85 mm

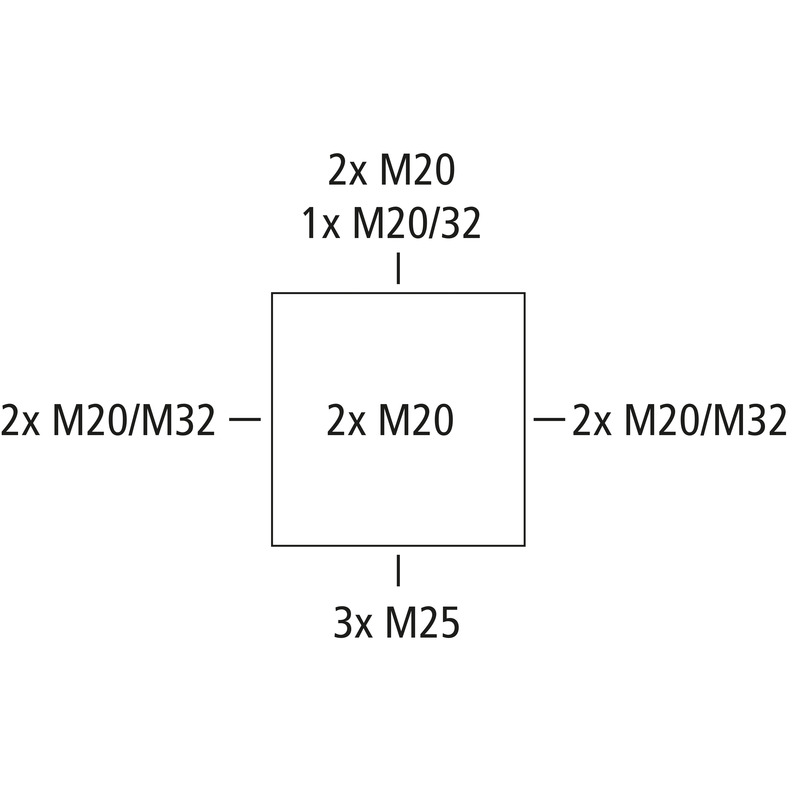

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

schwarz, U_i=1000 V AC, ohne Klemmen

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, Deckelverliersicherung

Händler finden

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
max. Leiterquerschnitt	10 mm²
Schutzklasse	II
Schutzart	IP66/IP67/IP69
Klemmenart	ohne

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	152 mm
Länge	152 mm
Höhe	85 mm
Innenlänge	137 mm
Innenbreite	137 mm
Innenhöhe	65 mm
Gewicht	0.4215 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5²	15
max. Anzahl Klemmen bei 2,5²	12
max. Anzahl Klemmen bei 4²	10
max. Anzahl Klemmen bei 6²	8
max. Anzahl Klemmen bei 10²	5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5²	45
max. Anzahl Leiter bei 2,5²	36
max. Anzahl Leiter bei 4²	30
max. Anzahl Leiter bei 6²	24
max. Anzahl Leiter bei 10²	15

Mechanische Eigenschaften

Schlagfestigkeit	IK09
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902664030
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES	pdf (5 MB)
Montageanleitung DE/EN	pdf (5 MB)

Maßblatt

Maßzeichnung	pdf (6 MB)
Maßzeichnung	dwg (8 MB)
Maßzeichnung	dxf (36 MB)

Zertifikat

CE Erklärung DE/EN/PL	pdf (141 KB)
DLG Zulassung DE	pdf (1 MB)
CE Erklärung DE/EN/FR	pdf (139 KB)
DNV Zertifikat EN	pdf (198 KB)
UKCA Erklärung EN	pdf (166 KB)
VDE Zertifikat DE/EN	pdf (496 KB)

Zubehör

Kabelverschraubung KVR M20-MGM/sw

Maße : 26,5 x 26,5 x 36 mm
Artikelnummer: 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...
