neu

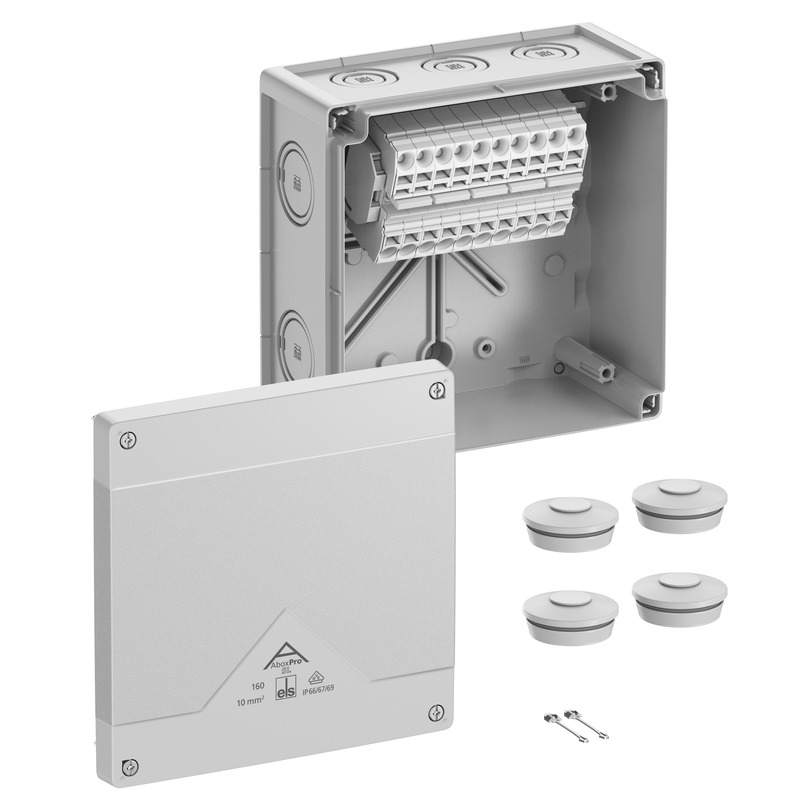

Abzweigkasten

Abox Pro SL-10²

Artikelnummer: 41044001 | Maße: 182 x 182 x 90 mm

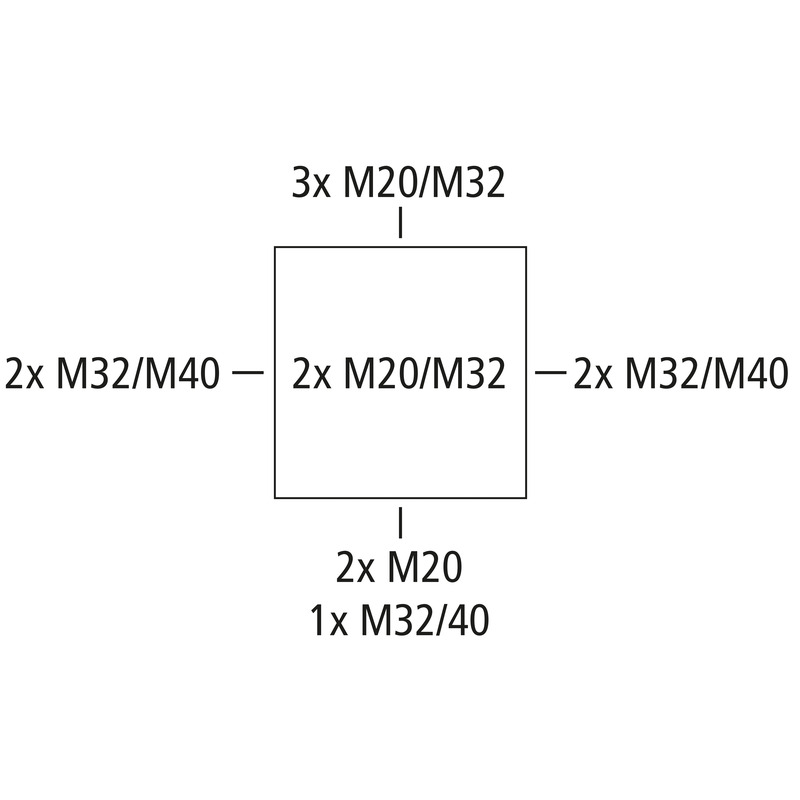

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 10 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, I_n=57 A, mit hochliegender schraubenloser Klemme Wago 2010-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 10 mm², klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16 mm² starr/ flexibel Cu

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M40 Dichtbereich 17 - 28 mm, Deckelverliersicherung

Händler finden

Highlights

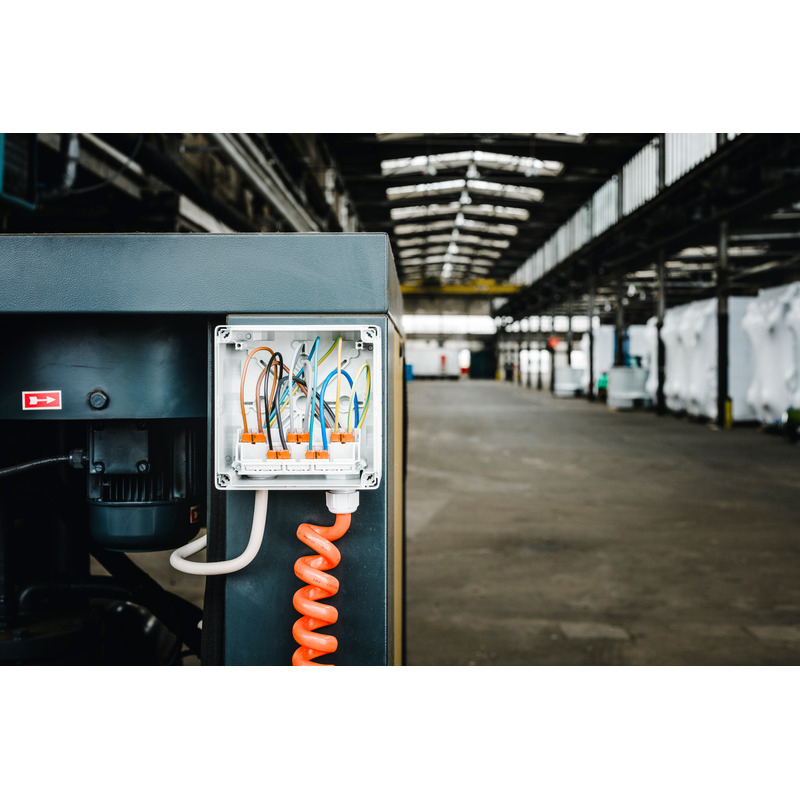

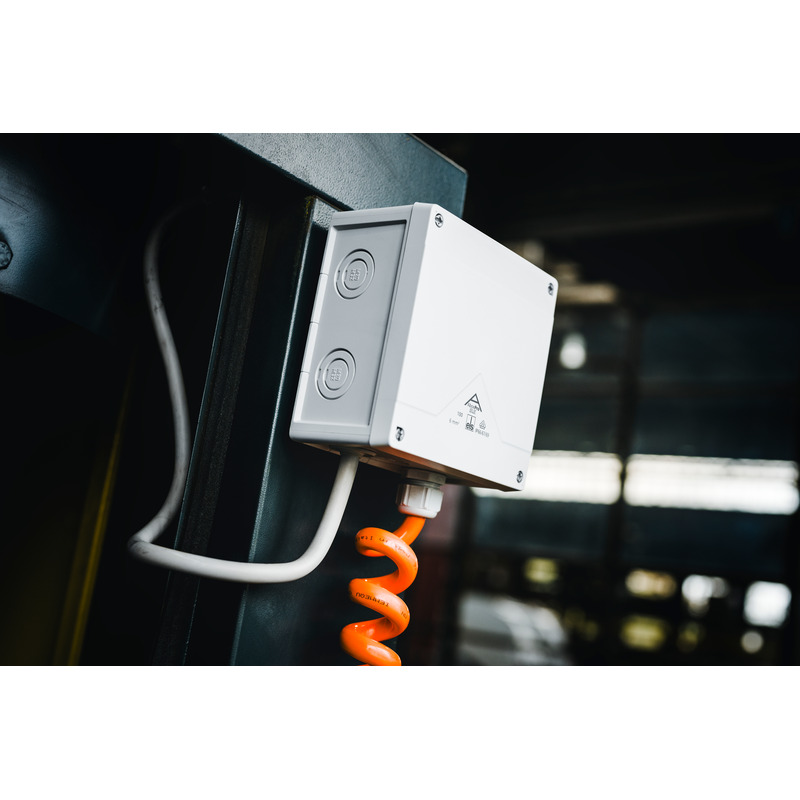

Die Abox Pro SL ist besonders geeignet für maximalen Schutz unter herausfordernden Installationsumgebungen, wie zum Beispiel bei erhöhten Anforderungen an die Vibrations- und Schocksicherheit. Die Abox Pro SL kombiniert die Verdrahtungsphilosophie der Abox Pro-Serie mit hochliegenden und schraubenlosen Klemmen in unserem Klemmenhalter. Die erstklassigen robusten Produkteigenschaften unterstützen dies mit einer Schutzart von IP66/IP67/IP69, einer UV- und Ammoniakbeständigkeit und einer Schlagfestigkeit von IK09. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	690 V
min. Leiterquerschnitt	0,5 mm²
max. Leiterquerschnitt	10 mm²
Schutzklasse	II
Schutzart	IP66/IP67/IP69
Bemessungsstrom	57 A
Klemmenart	schraubenlos
Polzahl	5

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	182 mm
Länge	182 mm
Höhe	90 mm
Innenlänge	167 mm
Innenbreite	167 mm
Innenhöhe	69 mm
Gewicht	0.6865 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Schlagfestigkeit	IK09
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902663644
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES	pdf (5 MB)
Montageanleitung DE/EN	pdf (5 MB)

Maßblatt

Maßzeichnung	dwg (5 MB)
Maßzeichnung	dxf (23 MB)
Maßzeichnung	pdf (4 MB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (139 KB)
UKCA Erklärung EN	pdf (166 KB)
DNV Zertifikat EN	pdf (198 KB)
CE Erklärung DE/EN/PL	pdf (141 KB)
VDE Zertifikat DE/EN	pdf (496 KB)
DLG Zulassung DE	pdf (1 MB)

Zubehör

neu

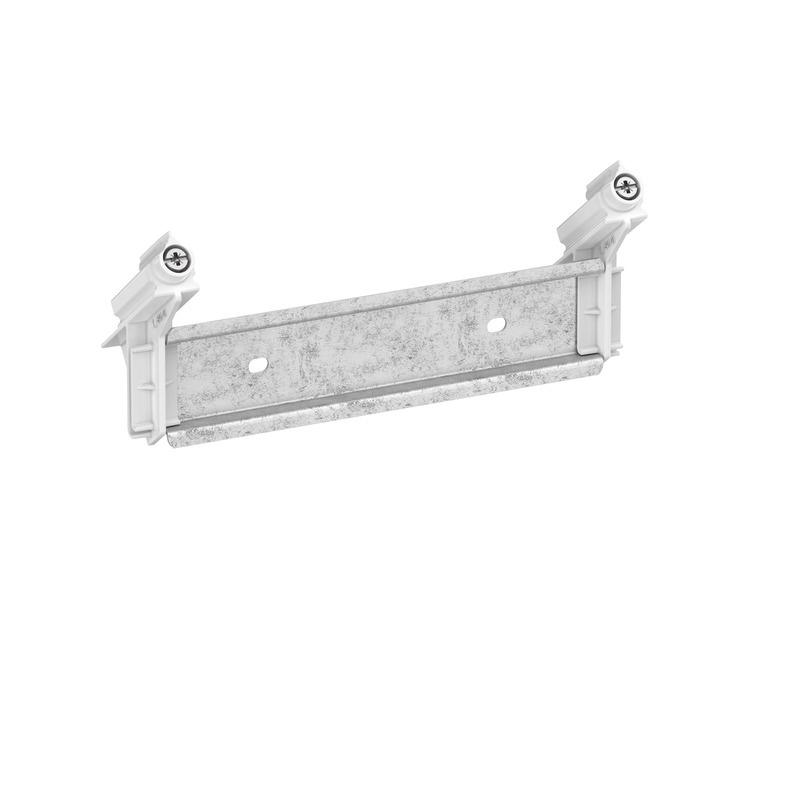

Klemmenhalter Abox 160 KH 2010 10²
