Abzweigkasten Abox Pro 160-L/sw (41600001) Verbindungsdosen Innenbereich IP55
neu

Abzweigkasten

Abox Pro 160-L/sw

Artikelnummer: 41600001 | Maße: 182 x 182 x 90 mm

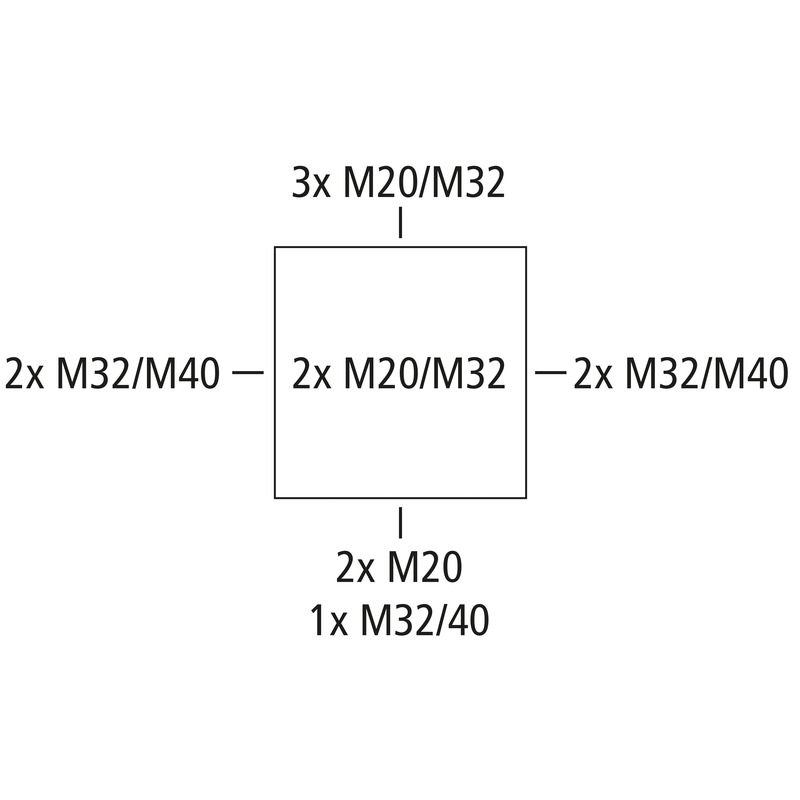

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

schwarz, Ui=1000 V AC, ohne Klemmen

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M40 Dichtbereich 17 - 28 mm, Deckelverliersicherung

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 1000 V
Bemessungsisolationsspannung DC 1000 V
max. Leiterquerschnitt 16 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Klemmenart ohne

Farben

Farbe Unterteil schwarz
Farbe Oberteil schwarz

Maße und Gewicht

Breite 182 mm
Länge 182 mm
Höhe 90 mm
Innenlänge 167 mm
Innenbreite 167 mm
Innenhöhe 69 mm
Gewicht 0.6231 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 2,5² 15
max. Anzahl Klemmen bei 4² 12
max. Anzahl Klemmen bei 6² 8
max. Anzahl Klemmen bei 10² 6
max. Anzahl Klemmen bei 16² 5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 2,5² 45
max. Anzahl Leiter bei 4² 36
max. Anzahl Leiter bei 6² 24
max. Anzahl Leiter bei 10² 20
max. Anzahl Leiter bei 16² 15

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902663743
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung dwg (5 MB)
Maßzeichnung dxf (23 MB)
Maßzeichnung pdf (4 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (141 KB)
VDE Zertifikat DE/EN pdf (496 KB)
DNV Zertifikat EN pdf (198 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
UKCA Erklärung EN pdf (166 KB)
DLG Zulassung DE pdf (1 MB)

Zubehör

Kabelverschraubung KVR M20-MGM/sw

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Kabelverschraubung KVR M20-GDB/MGM/sw

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22702101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Kabelverschraubung KVR M32-MGM/sw

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22703201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Kabelverschraubung KVR M40-MGM/sw

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22704001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Doppelmembranstutzen DMS M20/sw

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32/sw

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26003201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



neu Doppelmembranstutzen - DMS M40/sw

Doppelmembranstutzen DMS M40/sw

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26004001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



neu Montageplatte - Abox MPI 160

Montageplatte Abox MPI 160

  • Maße : 149 x 149 x 2,5 mm
  • Artikelnummer: 89511601

für Abox / Abox Pro 160



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....



neu Normschiene - Abox 160/250 NS35

Normschiene Abox 160/250 NS35

  • Maße : 35 x 137 x 7,5 mm
  • Artikelnummer: 89531601

für Abox / Abox Pro 160



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...



neu Klemmenhalter - Abox 100 KH 2006 6²

Klemmenhalter Abox 100 KH 2006 6²

  • Maße : 69 x 124 x 60 mm
  • Artikelnummer: 89600601

Klemmenhalter mit Normschiene NS35 zur Montage von Reihenklemmen Typ...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



neu Klemmstein - Abox 160 KLS-16²

Klemmstein Abox 160 KLS-16²

  • Maße : 18 x 140 x 43 mm
  • Artikelnummer: 89641601

hochliegende Schraubklemme für Abox/Abox Pro 160, 5-polig - 16 mm², In...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



neu Mast-/Rohrbefestigungsset - MABF 150-1

Mast-/Rohrbefestigungsset MABF 150-1

  • Maße : 43 x 150 x 15 mm
  • Artikelnummer: 89603001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 160, Abox Pro...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...
