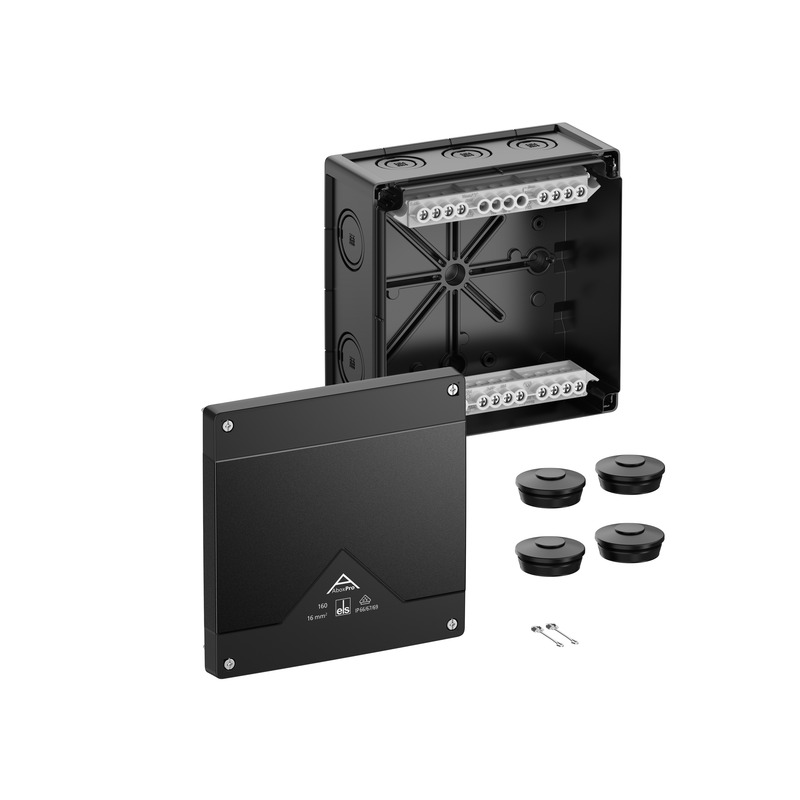

Abox Pro 160-16²/sw Abox Pro 160-16²/sw

Abzweigkasten

Abox Pro 160-16²/sw

Artikelnummer: 41602001 | Maße: 182 x 182 x 90 mm

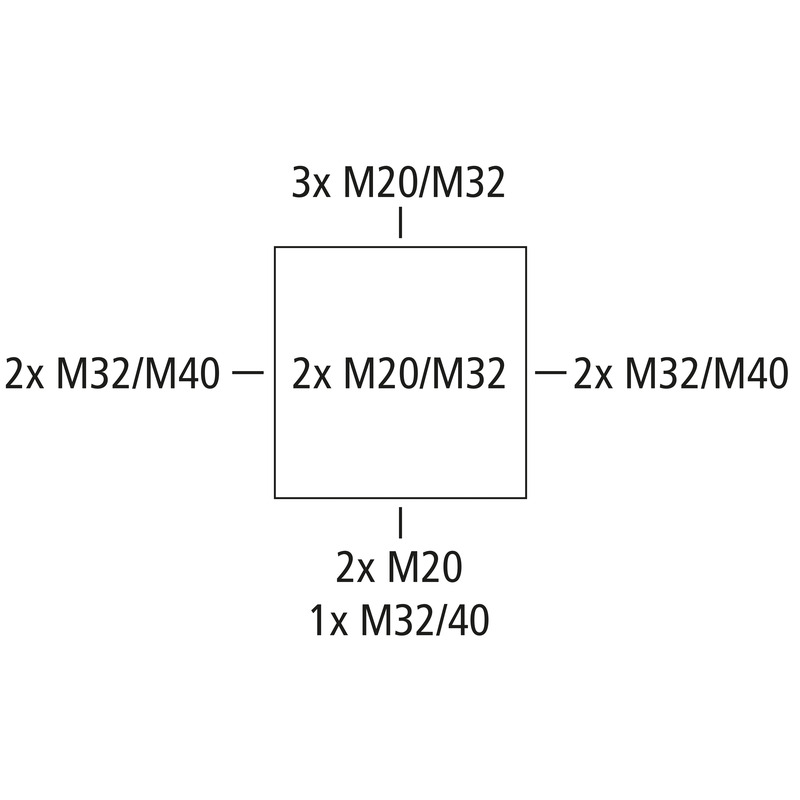

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

schwarz, Ui=690 V AC, In=76 A, mit hochliegender Schraubklemme, 5-polig - 16 mm², klemmbare Querschnitte pro Pol: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu starr / flexibel mit Aderendhülse

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M40 Dichtbereich 17 - 28 mm, Deckelverliersicherung

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 4 mm²
max. Leiterquerschnitt 16 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Bemessungsstrom 76 A
Klemmenart Schraubklemme
Polzahl 5

Farben

Farbe Unterteil schwarz
Farbe Oberteil schwarz

Maße und Gewicht

Breite 182 mm
Länge 182 mm
Höhe 90 mm
Innenlänge 167 mm
Innenbreite 167 mm
Innenhöhe 69 mm
Gewicht 0.8407 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902663781
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung FR/ES pdf (5 MB)
Montageanleitung DE/EN pdf (5 MB)

Maßblatt

Maßzeichnung pdf (4 MB)
Maßzeichnung dwg (5 MB)
Maßzeichnung dxf (23 MB)

Zertifikat

DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/PL pdf (141 KB)
UKCA Erklärung EN pdf (166 KB)
DNV Zertifikat EN pdf (198 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
VDE Zertifikat DE/EN pdf (496 KB)

Zubehör

Kabelverschraubung - KVR M20-MGM/sw

Kabelverschraubung KVR M20-MGM/sw

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM/sw

Kabelverschraubung KVR M20-GDB/MGM/sw

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22702101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Kabelverschraubung - KVR M32-MGM/sw

Kabelverschraubung KVR M32-MGM/sw

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22703201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details

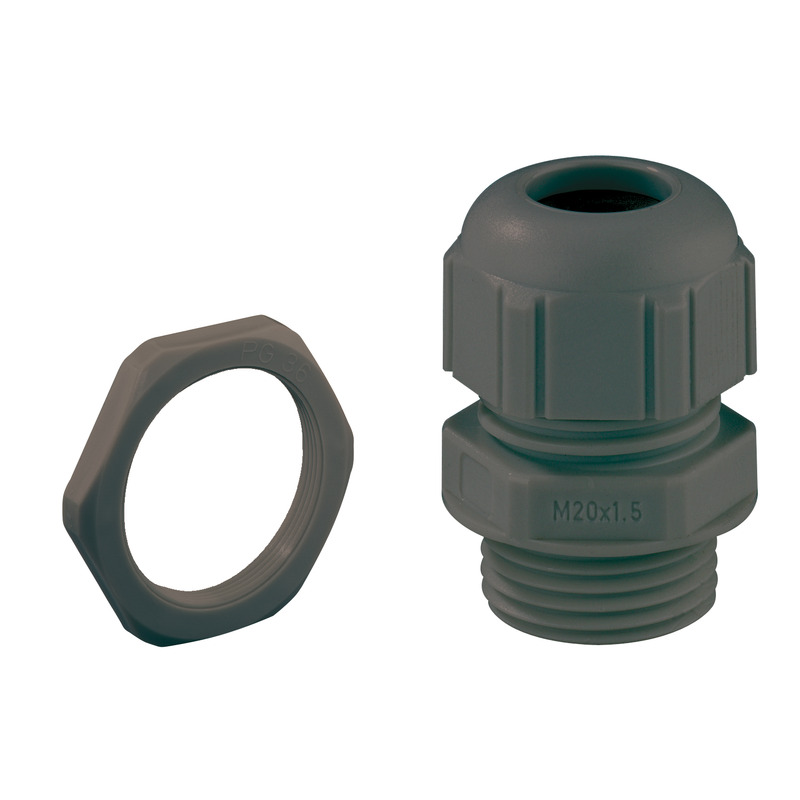

Kabelverschraubung - KVR M40-MGM/sw

Kabelverschraubung KVR M40-MGM/sw

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22704001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Doppelmembranstutzen - DMS M20/sw

Doppelmembranstutzen DMS M20/sw

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32/sw

Doppelmembranstutzen DMS M32/sw

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26003201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details

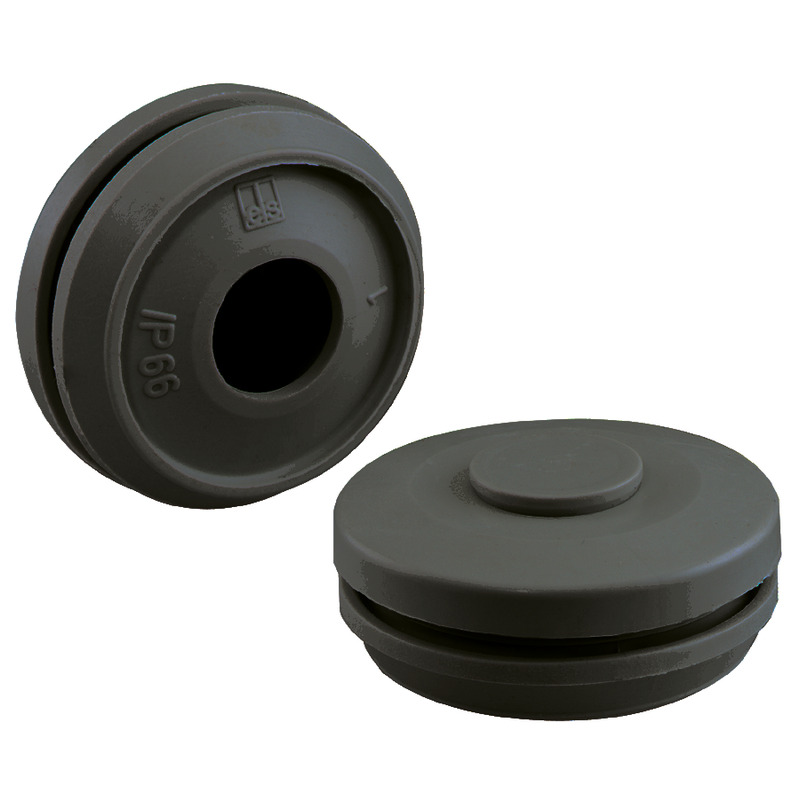

neu Doppelmembranstutzen - DMS M40/sw

Doppelmembranstutzen DMS M40/sw

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26004001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details

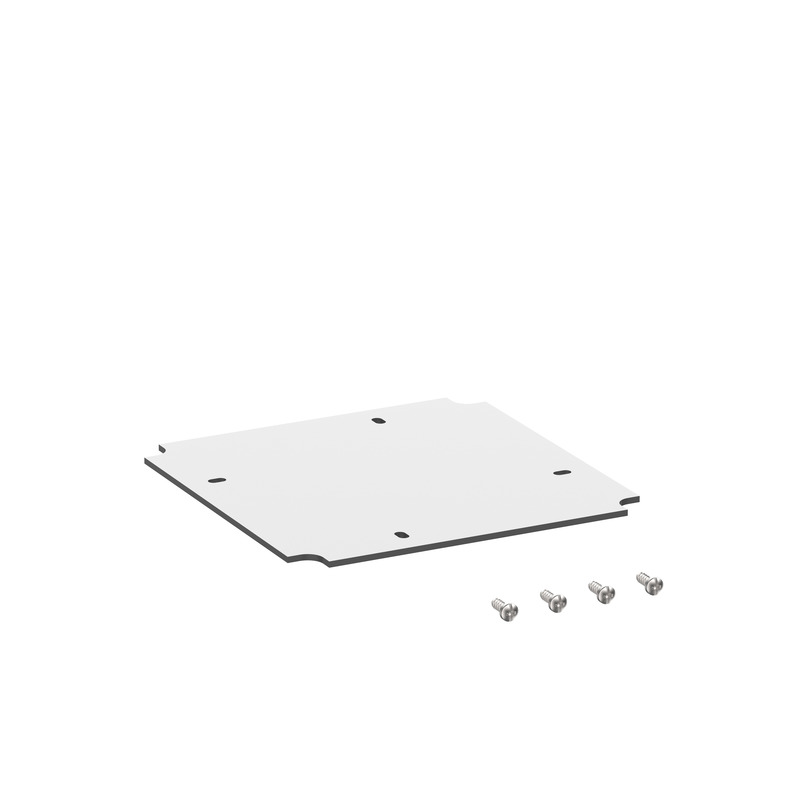

neu Montageplatte - Abox MPI 160

Montageplatte Abox MPI 160

  • Maße : 149 x 149 x 2,5 mm
  • Artikelnummer: 89511601

für Abox / Abox Pro 160



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....



Merken
Details

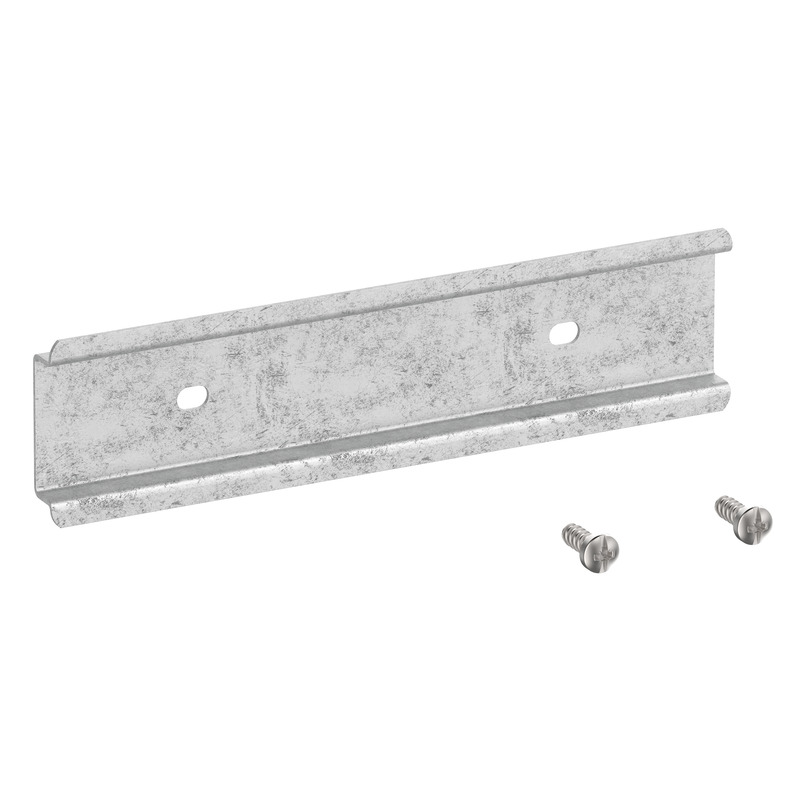

neu Normschiene - Abox 160/250 NS35

Normschiene Abox 160/250 NS35

  • Maße : 35 x 137 x 7,5 mm
  • Artikelnummer: 89531601

für Abox / Abox Pro 160



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Klemmenhalter - Abox 100 KH 2006 6²

Klemmenhalter Abox 100 KH 2006 6²

  • Maße : 69 x 124 x 60 mm
  • Artikelnummer: 89600601

Klemmenhalter mit Normschiene NS35 zur Montage von Reihenklemmen Typ...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details

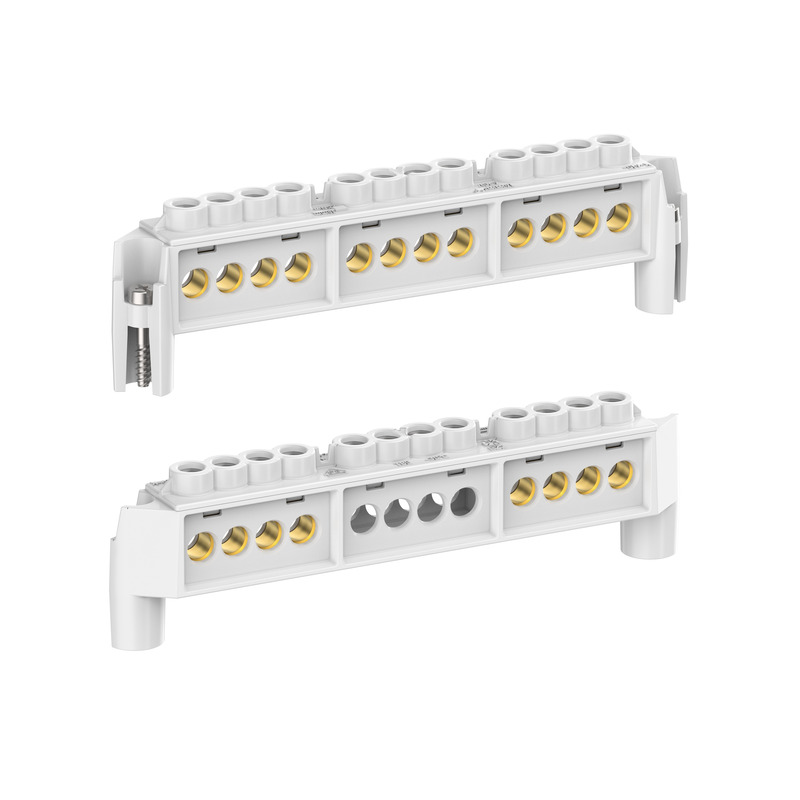

neu Klemmstein - Abox 160 KLS-16²

Klemmstein Abox 160 KLS-16²

  • Maße : 18 x 140 x 43 mm
  • Artikelnummer: 89641601

hochliegende Schraubklemme für Abox/Abox Pro 160, 5-polig - 16 mm², In...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 150-1

Mast-/Rohrbefestigungsset MABF 150-1

  • Maße : 43 x 150 x 15 mm
  • Artikelnummer: 89603001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 160, Abox Pro...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

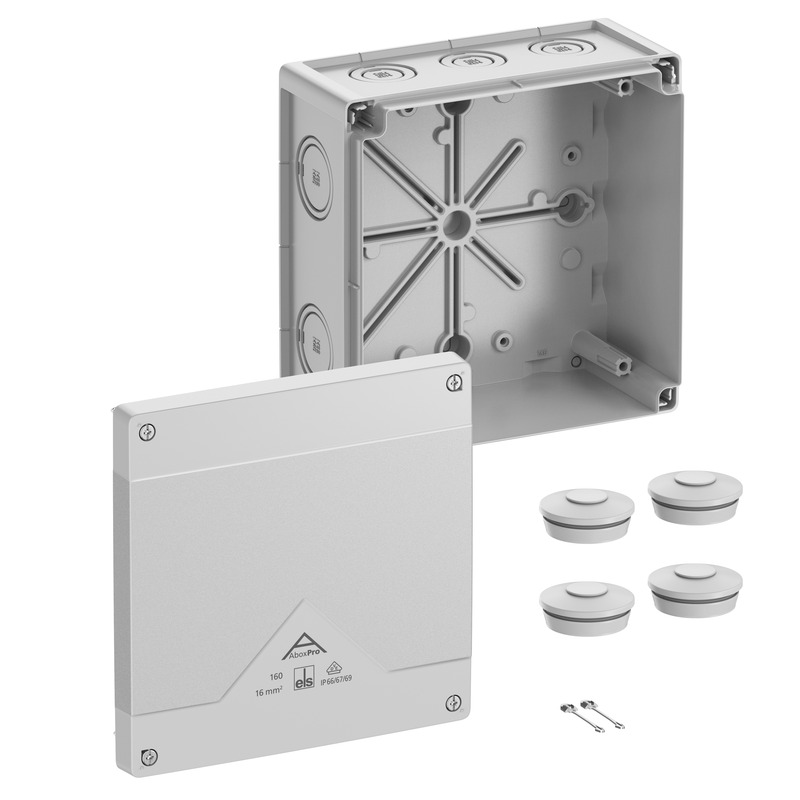

neu Abzweigkasten - Abox Pro 160-L

Abzweigkasten Abox Pro 160-L

  • Maße : 182 x 182 x 90 mm
  • Artikelnummer: 41640001

grau, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

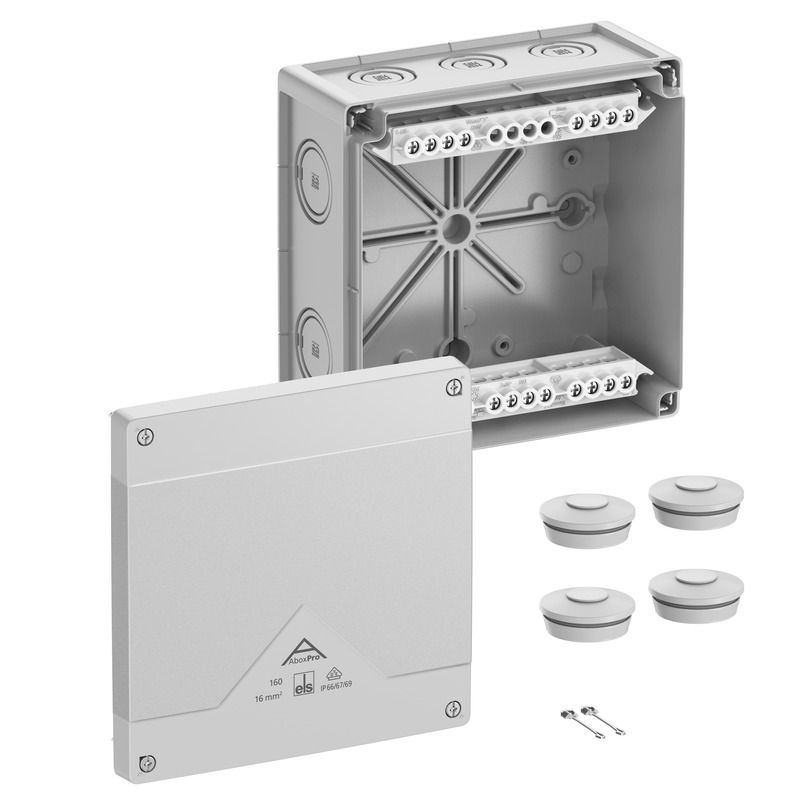

neu Abzweigkasten - Abox Pro 160-16²

Abzweigkasten Abox Pro 160-16²

  • Maße : 182 x 182 x 90 mm
  • Artikelnummer: 41642001

grau, Ui=690 V AC, In=76 A, mit hochliegender Schraubklemme, 5-polig -...



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

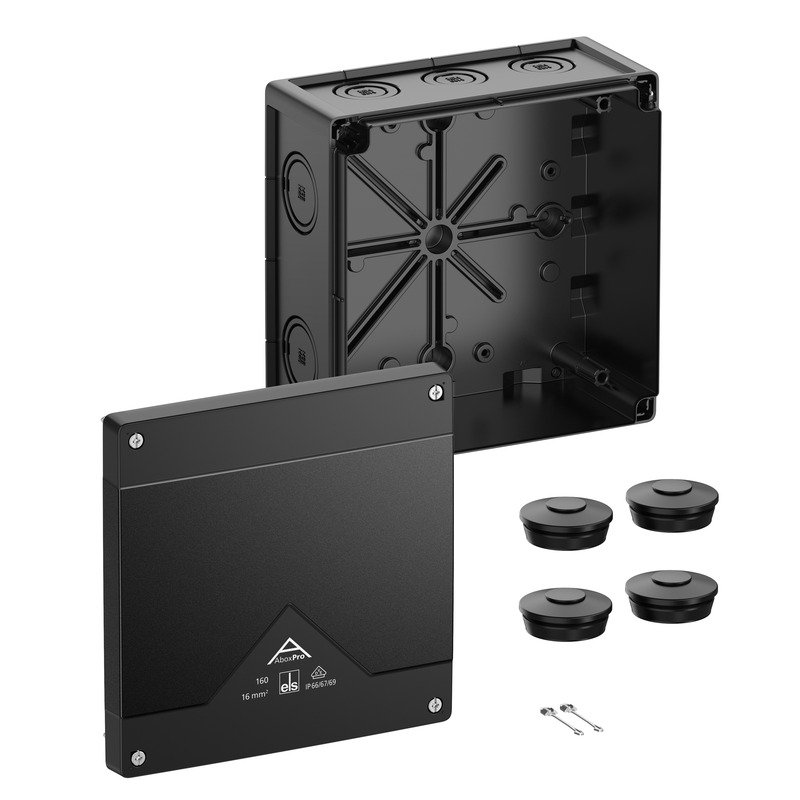

neu Abzweigkasten - Abox Pro 160-L/sw
