Abox Pro 250-25² Abox Pro 250-25² Abox Pro 250-25² Abox Pro 250-25² Abox Pro 250-25²

Abzweigkasten

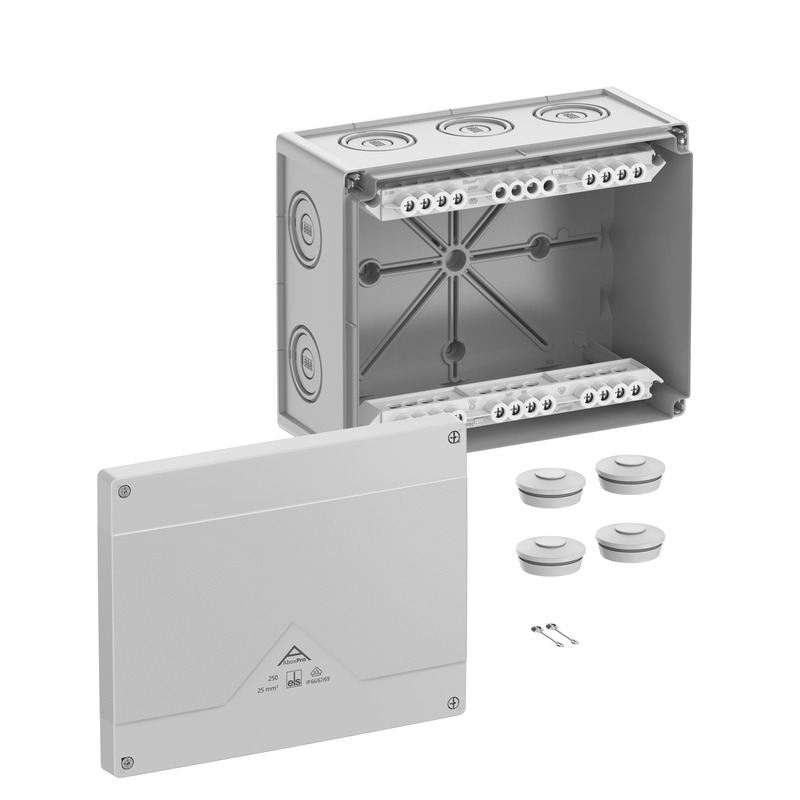

Abox Pro 250-25²

Artikelnummer: 42542001 | Maße: 252 x 202 x 120 mm

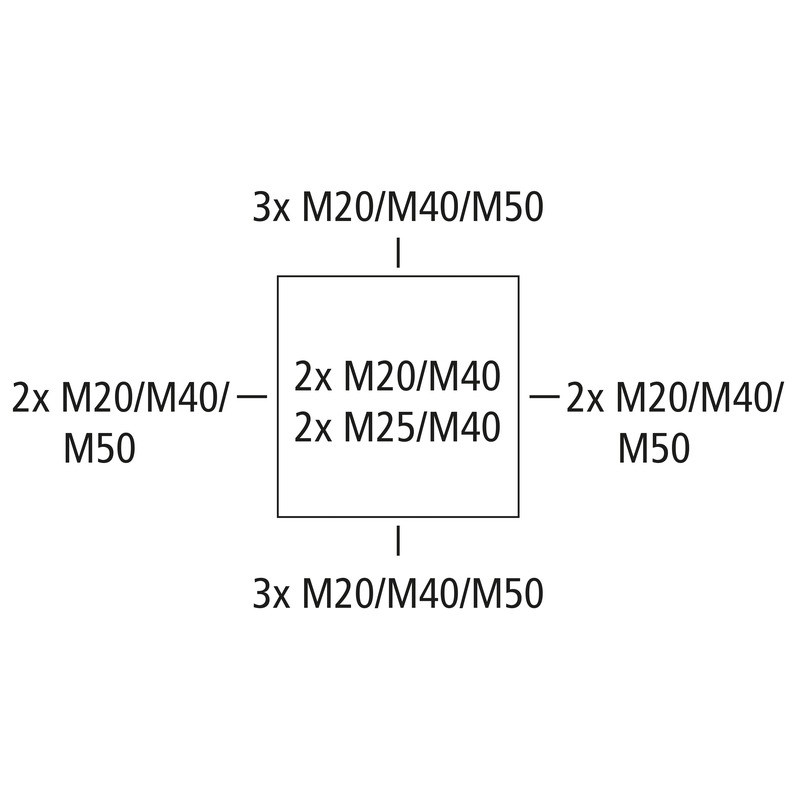

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 25 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, Ui=690 V AC, In=101 A, mit hochliegender Schraubklemme, 5-polig - 25 mm², klemmbare Querschnitte pro Pol: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm² Cu starr / flexibel mit Aderendhülse

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M40 Dichtbereich 17 - 28 mm, Deckelverliersicherung

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 10 mm²
max. Leiterquerschnitt 25 mm²
Schutzklasse II
Schutzart IP66/IP67/IP69
Bemessungsstrom 101 A
Klemmenart Schraubklemme
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 252 mm
Länge 202 mm
Höhe 120 mm
Innenlänge 186 mm
Innenbreite 236 mm
Innenhöhe 99 mm
Gewicht 1.3041 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
plombierbar ja
Drehmoment der Deckelschraube 1.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort ungeschützter Außenbereich

Vertriebsdaten

EAN 4013902663484
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (6 MB)
Maßzeichnung dxf (36 MB)
Maßzeichnung dwg (7 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (139 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
UKCA Erklärung EN pdf (166 KB)
VDE Zertifikat DE/EN pdf (496 KB)
DLG Zulassung DE pdf (1 MB)
DNV Zertifikat EN pdf (198 KB)

Zubehör

Kabelverschraubung - KVR M20-MGM

Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M25-MGM

Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M32-MGM

Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M40-MGM

Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M50-MGM

Kabelverschraubung KVR M50-MGM

  • Maße : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Doppelmembranstutzen - DMS M20

Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25

Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M32

Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M40

Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details

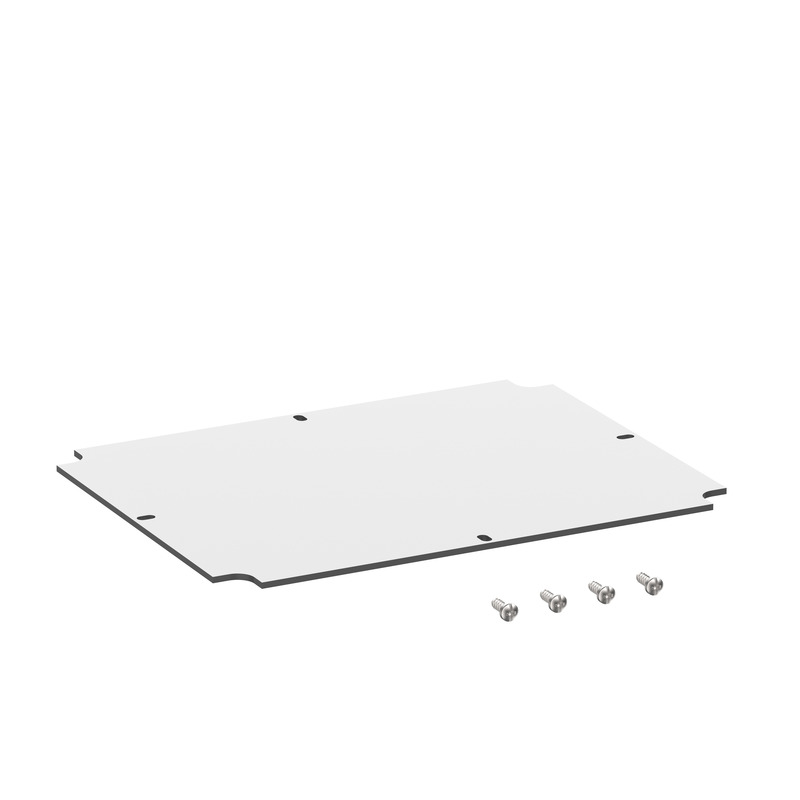

neu Montageplatte - Abox MPI 250

Montageplatte Abox MPI 250

  • Maße : 167 x 217 x 2,5 mm
  • Artikelnummer: 89512501

für Abox / Abox Pro 250



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....



Merken
Details
neu Normschiene - Abox 160/250 NS35

Normschiene Abox 160/250 NS35

  • Maße : 35 x 137 x 7,5 mm
  • Artikelnummer: 89531601

für Abox / Abox Pro 160



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Normschiene - Abox 250/350 NS35

Normschiene Abox 250/350 NS35

  • Maße : 35 x 202 x 7,5 mm
  • Artikelnummer: 89533501

für Abox / Abox Pro 350



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...



Merken
Details
neu Klemmenhalter - Abox 100 KH 2006 6²

Klemmenhalter Abox 100 KH 2006 6²

  • Maße : 69 x 124 x 60 mm
  • Artikelnummer: 89600601

Klemmenhalter mit Normschiene NS35 zur Montage von Reihenklemmen Typ...



Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...



Merken
Details
neu Klemmstein - Abox 250/350 KLS-25²/35²

Klemmstein Abox 250/350 KLS-25²/35²

  • Maße : 21 x 205 x 48 mm
  • Artikelnummer: 89643501

hochliegende Schraubklemme für Abox/Abox Pro 250/350, 5-polig - 35...



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 150-2

Mast-/Rohrbefestigungsset MABF 150-2

  • Maße : 43 x 150 x 15 mm
  • Artikelnummer: 89603101

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 250...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
neu Mast-/Rohrbefestigungsset - MABF 215-1

Mast-/Rohrbefestigungsset MABF 215-1

  • Maße : 47 x 215 x 15 mm
  • Artikelnummer: 89604001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 250 (quer),...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

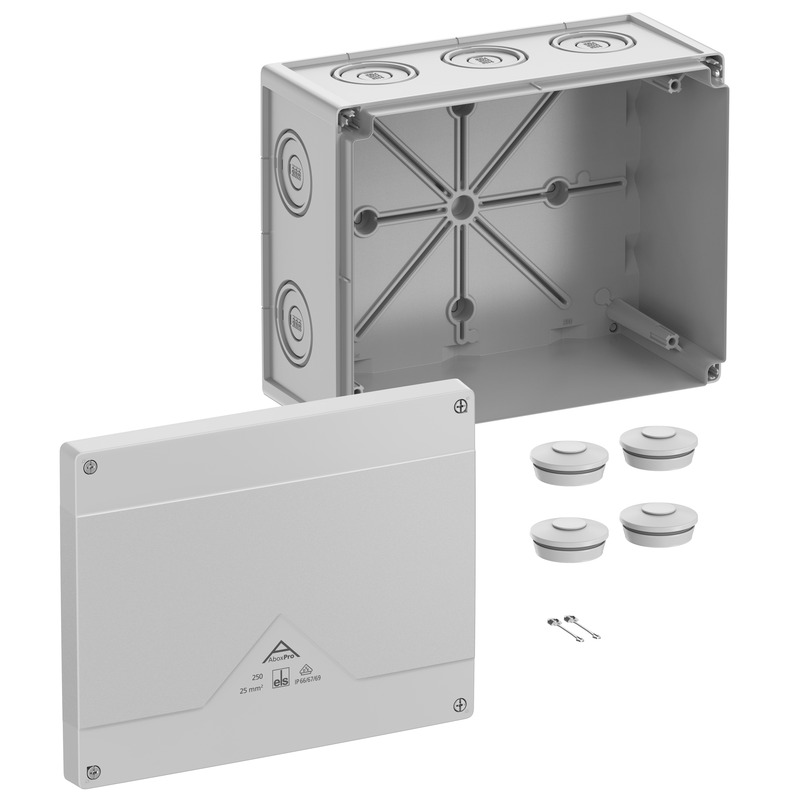

neu Abzweigkasten - Abox Pro 250-L

Abzweigkasten Abox Pro 250-L

  • Maße : 252 x 202 x 120 mm
  • Artikelnummer: 42540001

grau, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 25 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

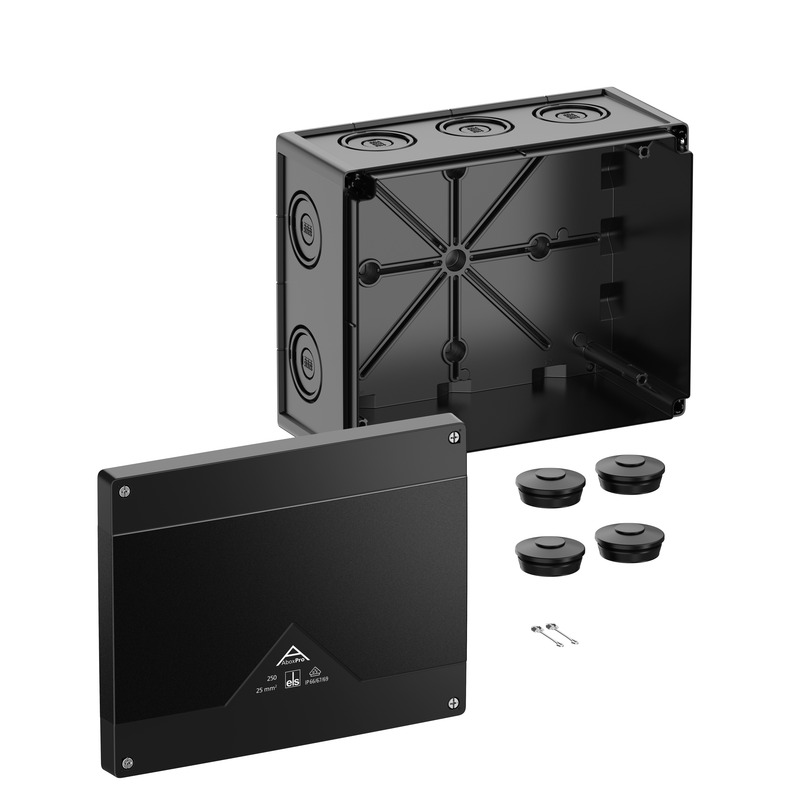

neu Abzweigkasten - Abox Pro 250-L/sw

Abzweigkasten Abox Pro 250-L/sw

  • Maße : 252 x 202 x 120 mm
  • Artikelnummer: 42500001

schwarz, Ui=1000 V AC, ohne Klemmen



Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 25 mm², zertifiziert durch VDE (DIN EN...



Merken
Details

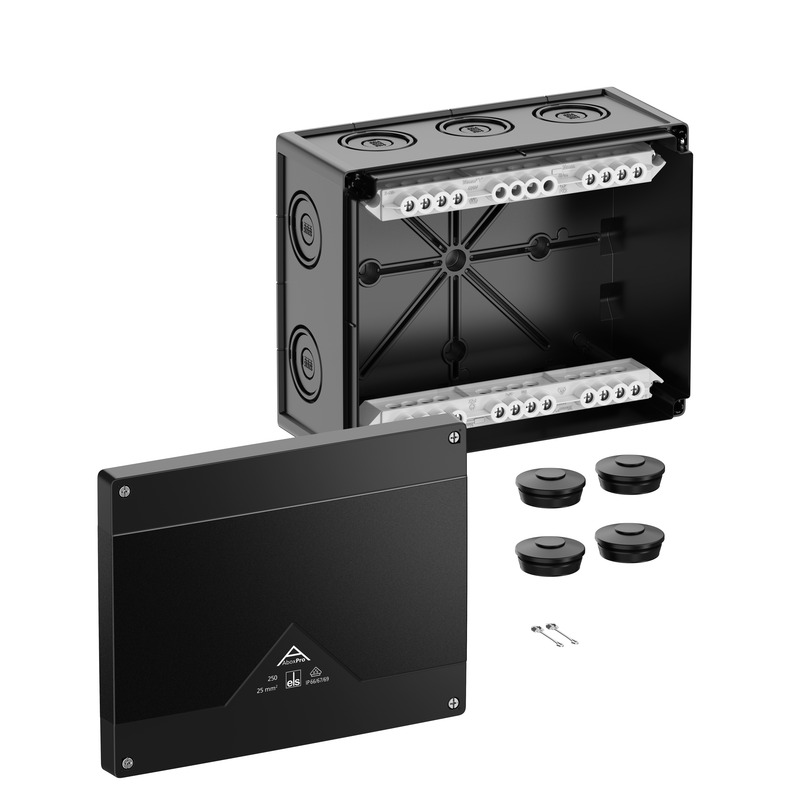

neu Abzweigkasten - Abox Pro 250-25²/sw
