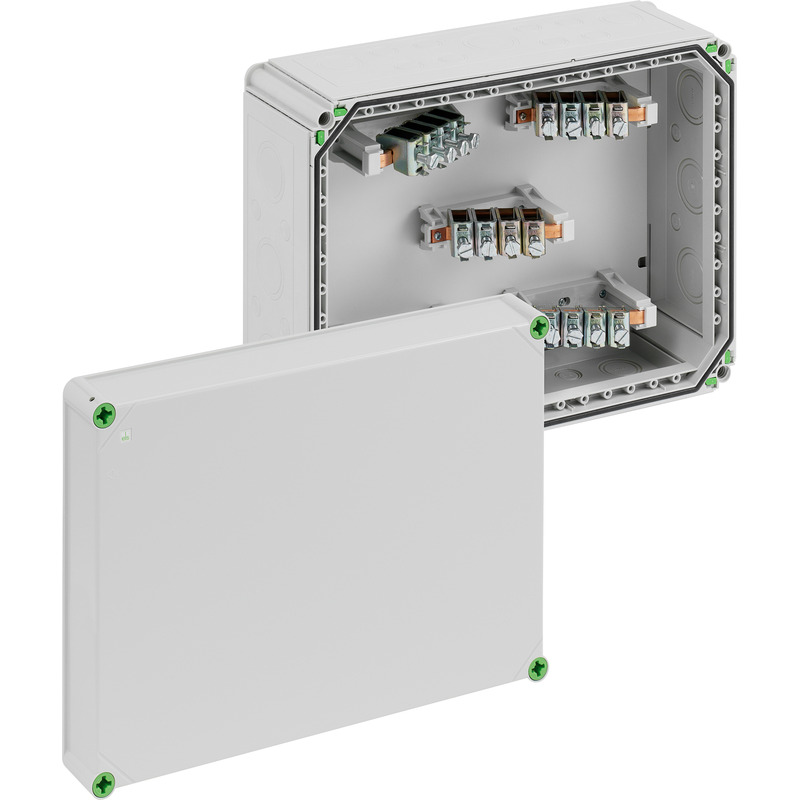

Abzweigkasten Abox-i 700-70²/5 (49047101) Verbindungsdosen Innenbereich IP55

Abzweigkasten

Abox-i 700-70²/5

Artikelnummer: 49047101 | Maße: 440 x 320 x 179 mm

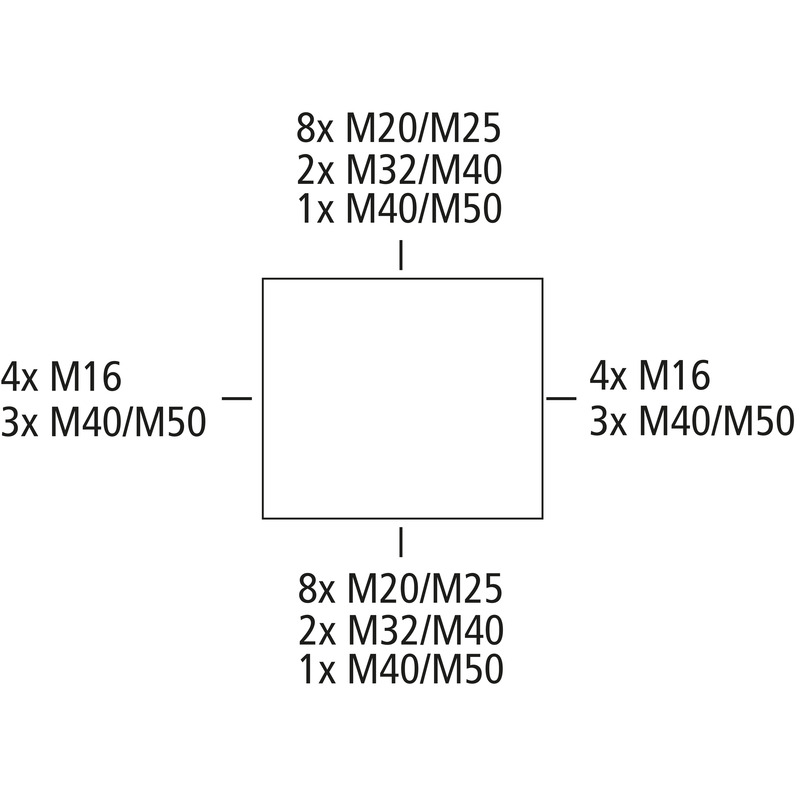

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 70 mm², Ui=690 V AC, Ausschlagmembranen, M16/M20/M25/M32/M40/M50, (24 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit Schraubklemme 5-polig - 70² (16-70²)

Highlights

Robustheit, Sicherheit und Flexibilität zeichnen die Abox aus. Die Abzweigkästen sind besonders geeignet für maximalen Schutz beim Anschluss von großen Querschnitten insbesondere in Anwendungen für Gebäude, Gebäudeteile oder Maschinen. Die hochwertigen und robusten Materialeigenschaften werden durch die Schutzart IP65, die Schlagfestigkeit IK08, eine optimale Leitungseinführung und geeignete Klemmen ergänzt, wodurch eine einfache und komfortable Installation sichergestellt wird.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 70 mm²
Schutzklasse II
Schutzart IP65
Polzahl 5
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 440 mm
Länge 320 mm
Höhe 179 mm
Gewicht 5.591 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902641949
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dxf (8 MB)
Maßzeichnung pdf (717 KB)
Maßzeichnung dwg (1 MB)
Maßzeichnung jpg (1 MB)

Zubehör

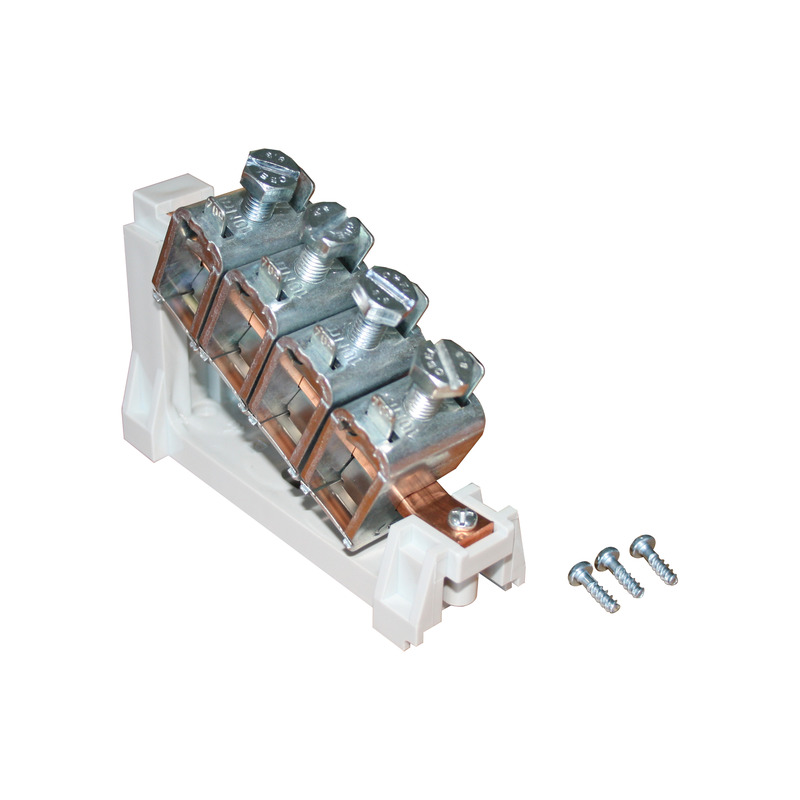

Klemmstein Abox 700 KLS-70²

  • Maße : 220 x 150 x 30 mm
  • Artikelnummer: 84007001

1-polig - 70 mm²



Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V

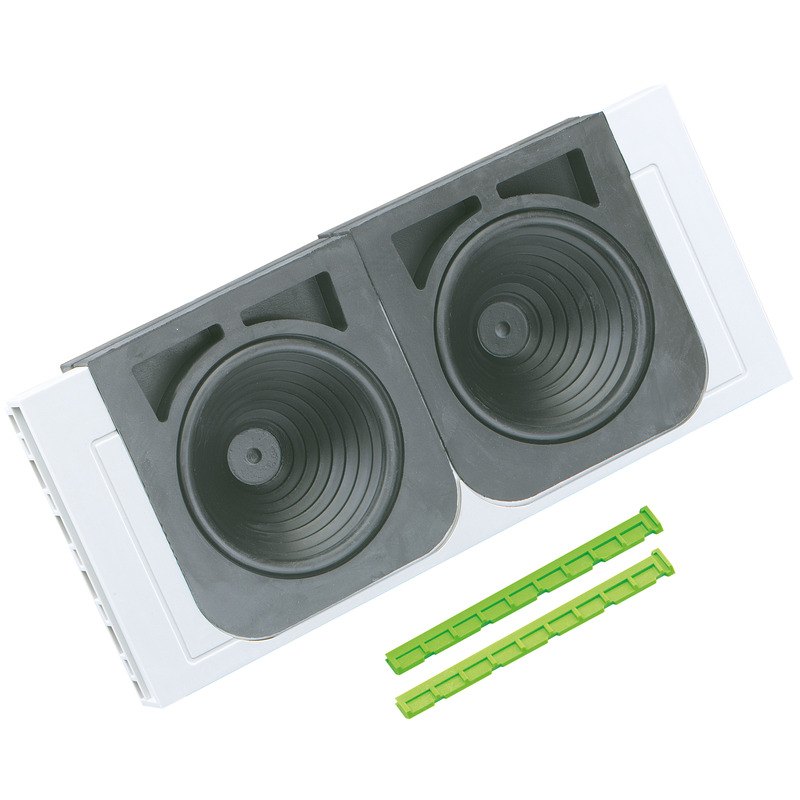

Kabeleinführung GKE 32

  • Maße : 295 x 140 x 95 mm
  • Artikelnummer: 07303201

Gehäuseseite 320 mm, für 2 x 75 mm Ø-Leitungen



Kabeleinführung für Leitungen bis Ø 75 mm, 2 x Flanschverbinder (GFV)

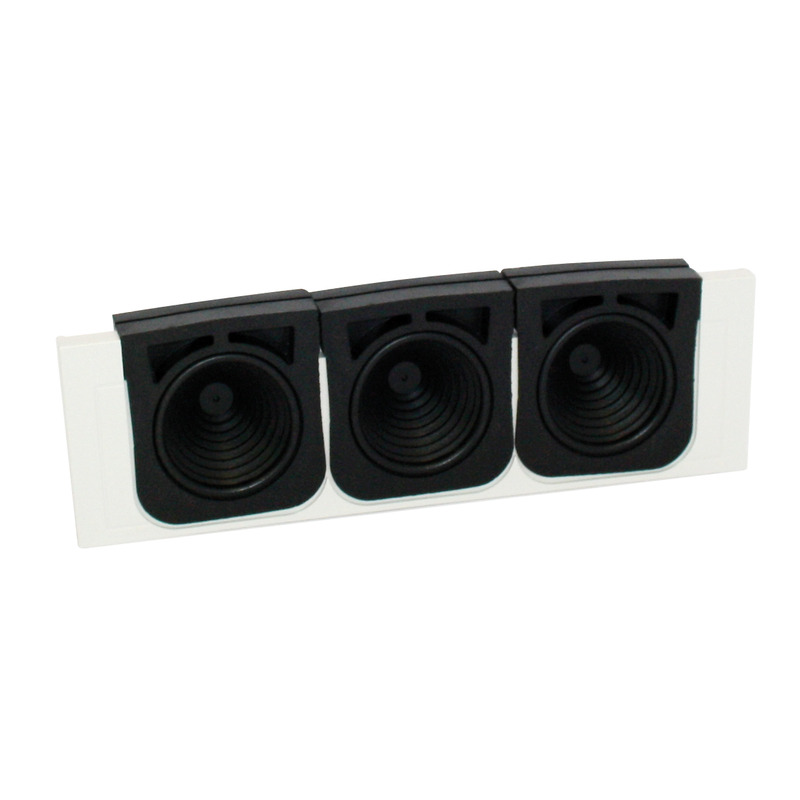

Kabeleinführung GKE 43

  • Maße : 396 x 122 x 35 mm
  • Artikelnummer: 07304301

Gehäuseseite 440 mm, für 3 x 75 mm Ø-Leitungen



Kabeleinführung für Leitungen bis Ø 75 mm, 2 x Flanschverbinder (GFV)



Kabelverschraubung KVR M20-MGM

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M20-GDB/MGM

  • Maße : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M32-MGM

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Kabelverschraubung KVR M50-MGM

  • Maße : 60 x 60 x 63 mm
  • Artikelnummer: 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

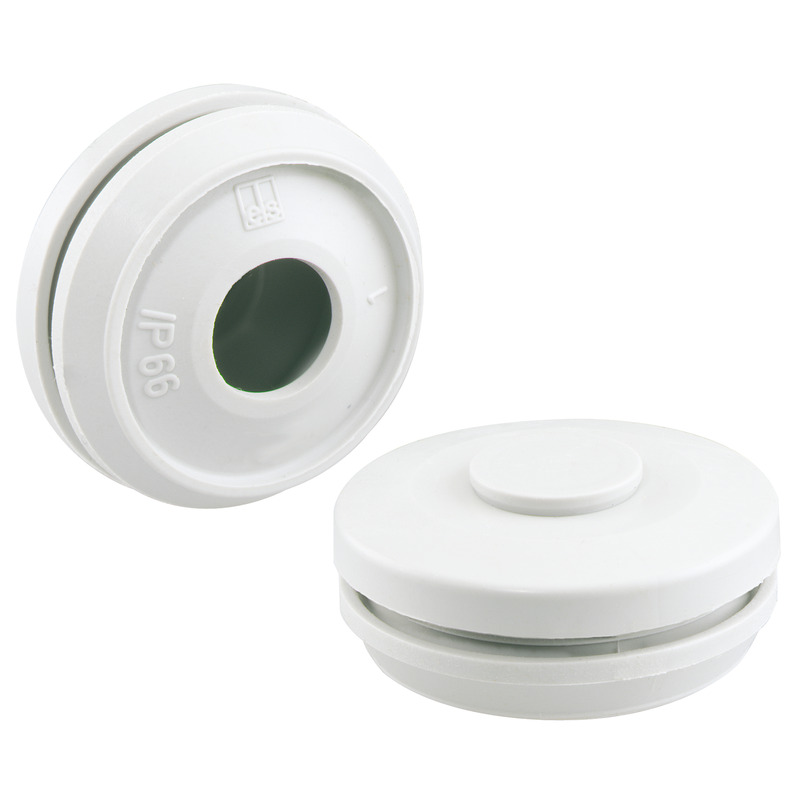

Doppelmembranstutzen DMS M20/w

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M20

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M40

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

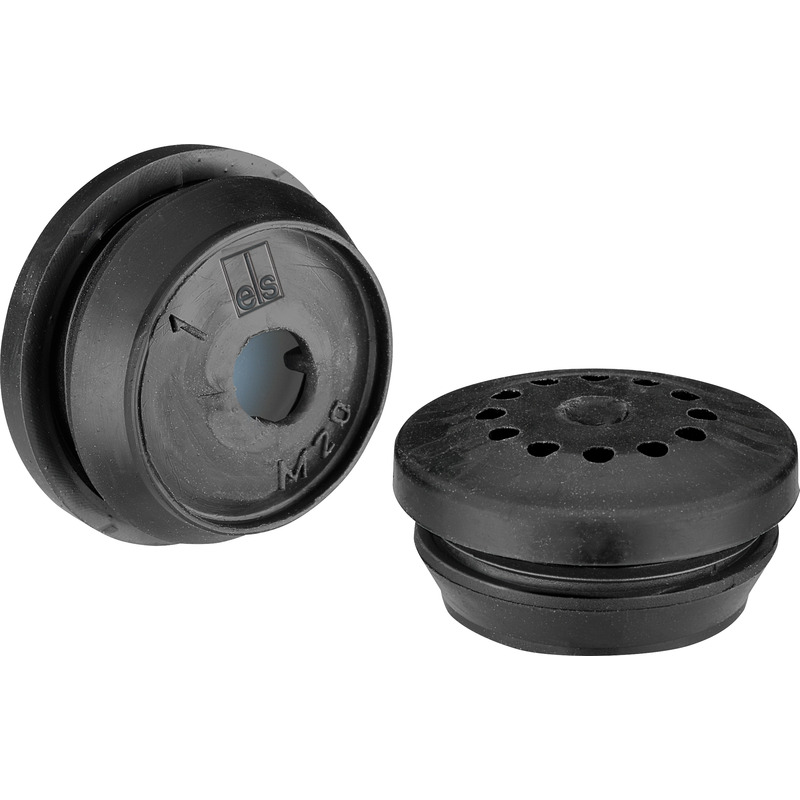

Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

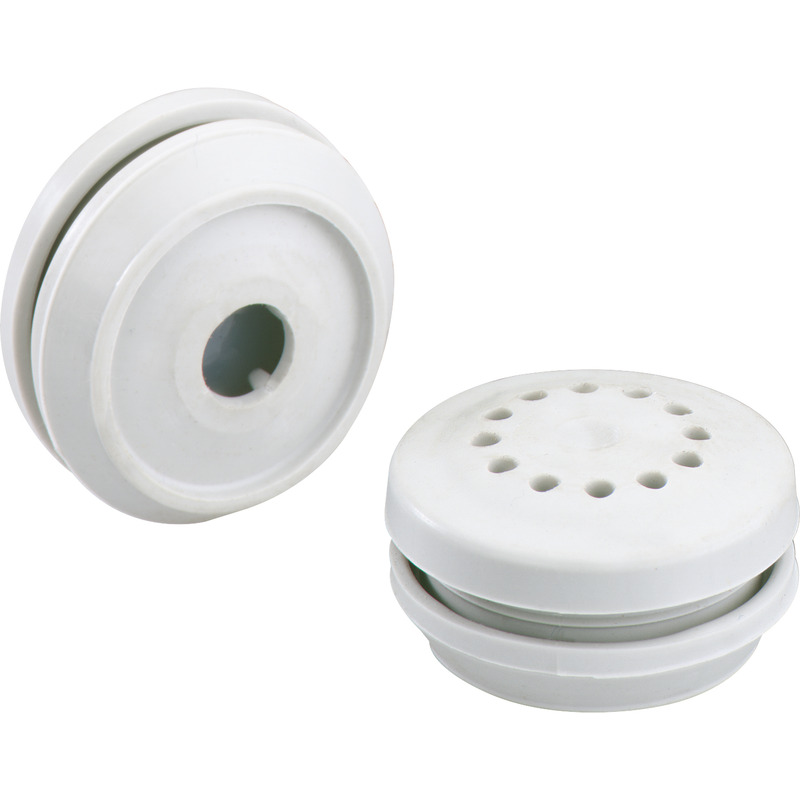

Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

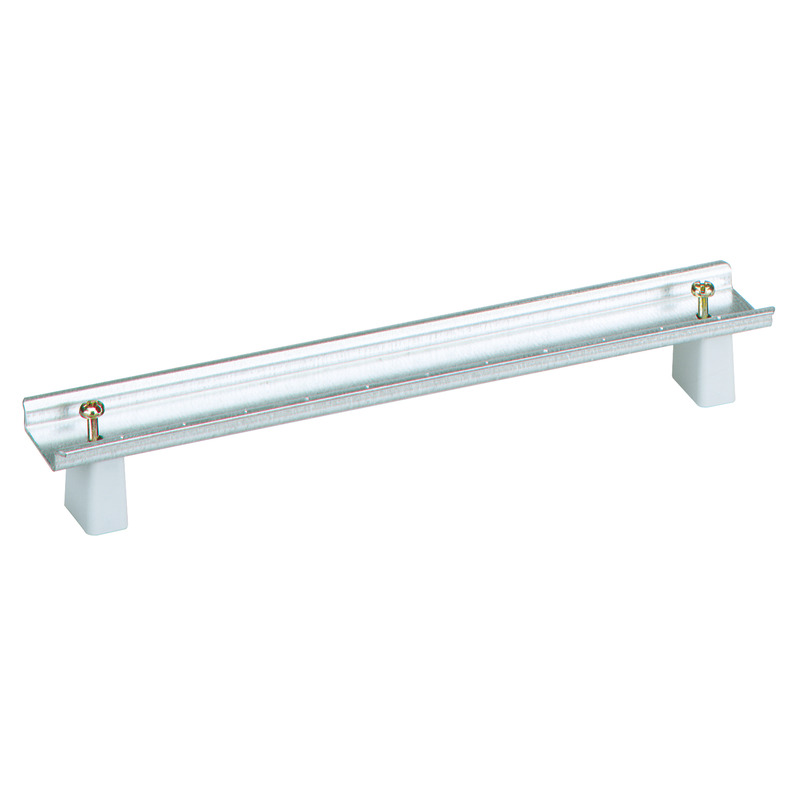

Normschiene NS35-216/3

  • Maße : 35 x 216 x 22,5 mm
  • Artikelnummer: 79503001

universelle Bodenbefestigung, mit Befestigungsschrauben, Länge 216 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm



CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen

Firmendaten

CAD-Format

BIM-Dateien

Ausschreibungstexte

Ähnliche Produkte

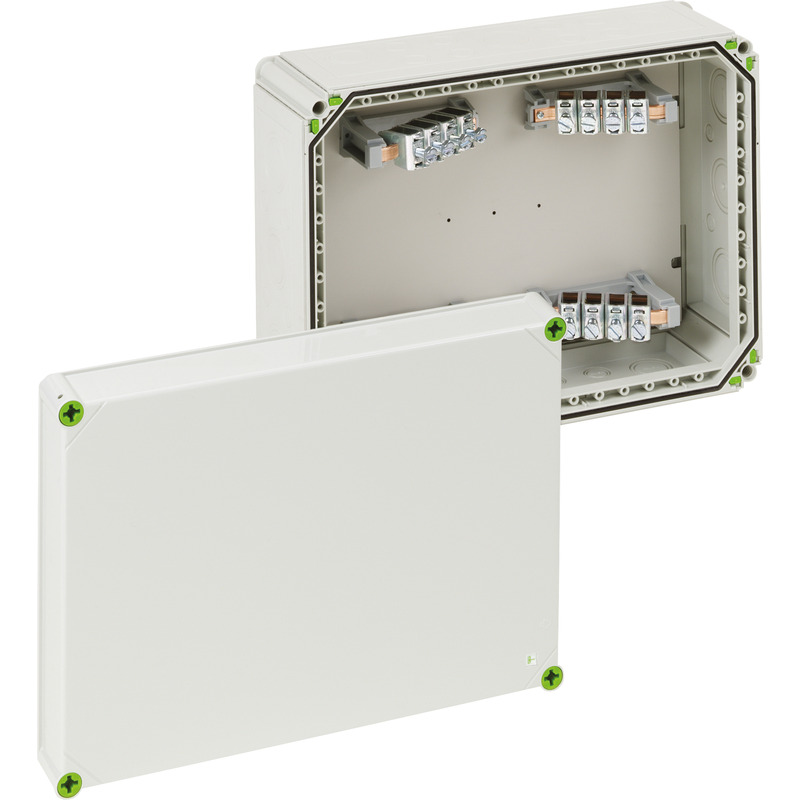

Abzweigkasten Abox-i 700-70²/4
