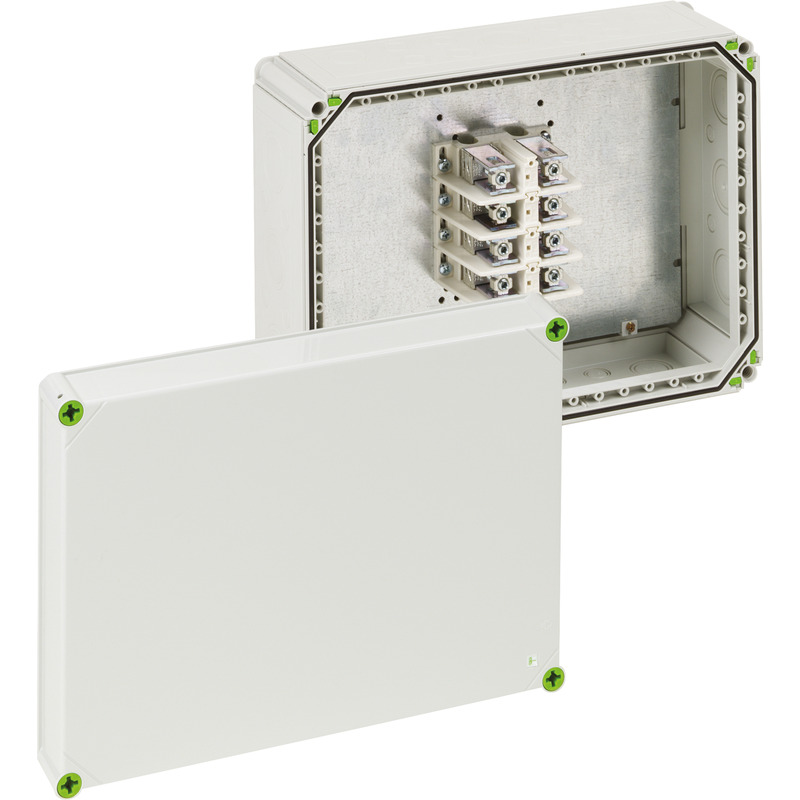

Abzweigkasten
Artikelnummer: 49048501 | Maße: 440 x 320 x 179 mm

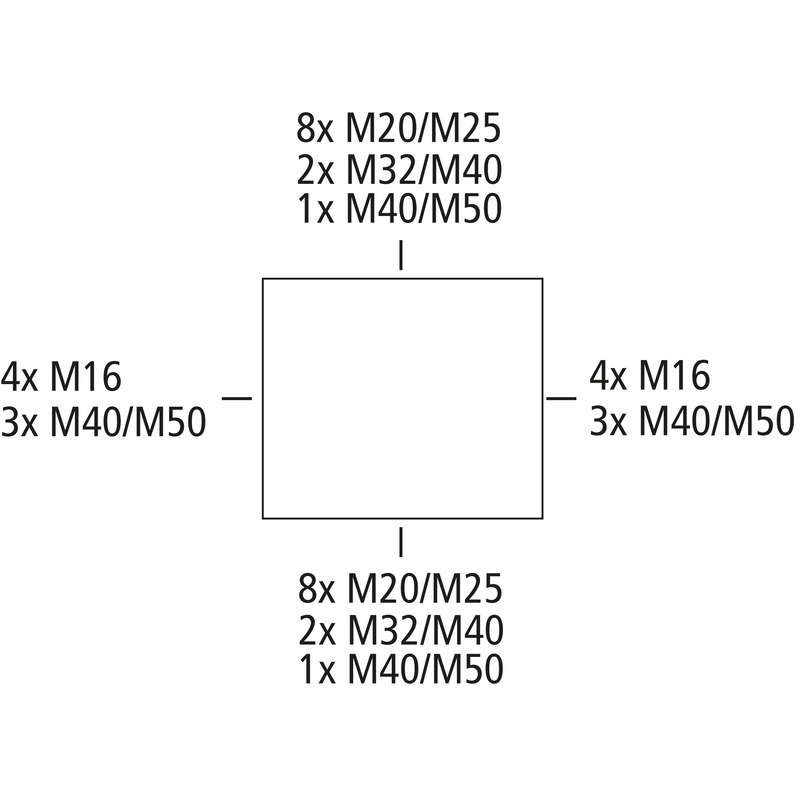

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 150 mm², Ui=690 V AC, Ausschlagmembranen, M16/M20/M25/M32/M40/M50, (24 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich
grau, mit Spezial-Schraubklemme für Leitereinführung von oben, 4-polig - 150² (16 bis 150 mm², CU/AL)
Robustheit, Sicherheit und Flexibilität zeichnen die Abox aus. Die Abzweigkästen sind besonders geeignet für maximalen Schutz beim Anschluss von großen Querschnitten insbesondere in Anwendungen für Gebäude, Gebäudeteile oder Maschinen. Die hochwertigen und robusten Materialeigenschaften werden durch die Schutzart IP65, die Schlagfestigkeit IK08, eine optimale Leitungseinführung und geeignete Klemmen ergänzt, wodurch eine einfache und komfortable Installation sichergestellt wird.
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 150 mm² |
| Schutzklasse | II |
| Schutzart | IP65 |
| Polzahl | 4 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 440 mm |
|---|---|
| Länge | 320 mm |
| Höhe | 179 mm |
| Gewicht | 6.848 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 960 °C |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.7 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902311941 |
|---|---|
| VME Code | CT |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85369095 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat, glasfaserverstärkt |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
