Abzweigkasten Abox-i 1500-150²/5 (49048601) Verbindungsdosen Innenbereich IP55

Abzweigkasten

Abox-i 1500-150²/5

Artikelnummer: 49048601 | Maße: 440 x 320 x 179 mm

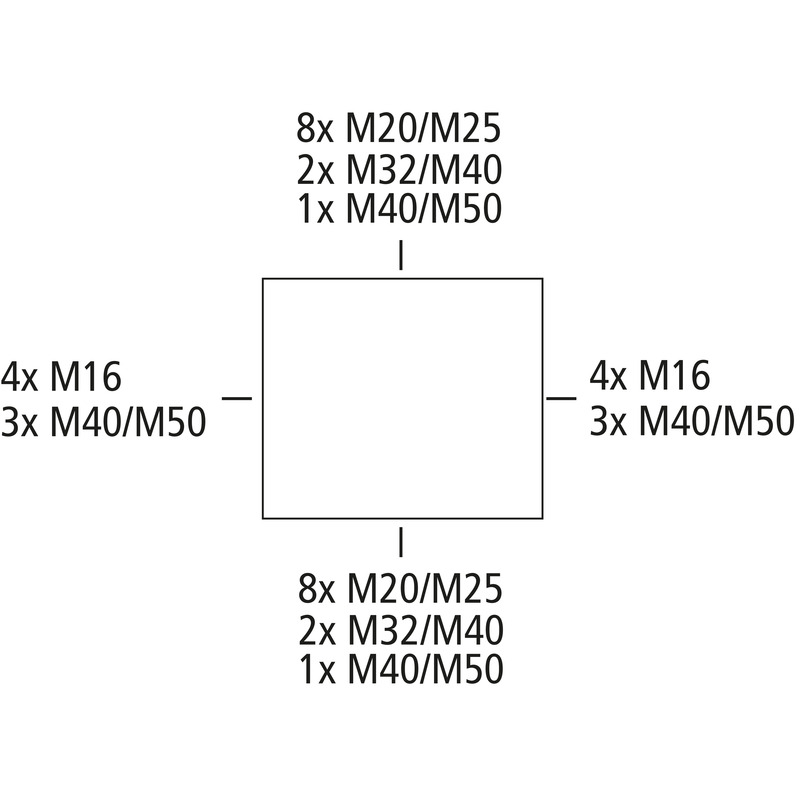

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 150 mm², Ui=690 V AC, Ausschlagmembranen, M16/M20/M25/M32/M40/M50, (24 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit Spezial-Schraubklemme für Leitereinführung von oben, 5-polig - 150² (16 bis 150 mm², CU/AL)

Highlights

Robustheit, Sicherheit und Flexibilität zeichnen die Abox aus. Die Abzweigkästen sind besonders geeignet für maximalen Schutz beim Anschluss von großen Querschnitten insbesondere in Anwendungen für Gebäude, Gebäudeteile oder Maschinen. Die hochwertigen und robusten Materialeigenschaften werden durch die Schutzart IP65, die Schlagfestigkeit IK08, eine optimale Leitungseinführung und geeignete Klemmen ergänzt, wodurch eine einfache und komfortable Installation sichergestellt wird.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 150 mm²
Schutzklasse II
Schutzart IP65
Polzahl 5
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 440 mm
Länge 320 mm
Höhe 179 mm
Gewicht 7.55 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902641963
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung jpg (1 MB)
Maßzeichnung dxf (8 MB)
Maßzeichnung pdf (717 KB)
Maßzeichnung dwg (1 MB)

Zubehör

Anschlussklemme AKL 125

  • Maße : 40 x 115 x 105 mm
  • Artikelnummer: 07612501

250 A, für CU-Leiter 1x (35-150)re/rm/se/sm, 2x (16-70)re/rm/se/sm,...



Anschlussklemme, 1-polig, anreihbar, für ein- und mehrdrätige Leiter und für lamelliertes...



Kabeleinführung GKE 32

  • Maße : 295 x 140 x 95 mm
  • Artikelnummer: 07303201

Gehäuseseite 320 mm, für 2 x 75 mm Ø-Leitungen



Kabeleinführung für Leitungen bis Ø 75 mm, 2 x Flanschverbinder (GFV)



Kabeleinführung GKE 43

  • Maße : 396 x 122 x 35 mm
  • Artikelnummer: 07304301

Gehäuseseite 440 mm, für 3 x 75 mm Ø-Leitungen



Kabeleinführung für Leitungen bis Ø 75 mm, 2 x Flanschverbinder (GFV)



Leergehäuse GTi 1-g

  • Maße : 320 x 220 x 179 mm
  • Artikelnummer: 01040101

mit grauem Deckel



Leergehäuse, 3 x Gehäuseverbinder (GGV)



Flansch GFL 20

  • Maße : 175 x 119 x 15 mm
  • Artikelnummer: 07220001



Flansch, glatt, 2 x Flanschverbinder (GFV)



Zugentlastung GZE 3

  • Maße : 263 x 70 x 25 mm
  • Artikelnummer: 07300301

Gehäuseseite 320 mm, für 1 x 75 mm Leitung



Kabelzugentlastung für Kabeleinführungen GKE 32 und GKE 43, für Leitungen bis Ø 75 mm



Flanschsteg GFG 3

  • Maße : 260 x 25 x 25 mm
  • Artikelnummer: 07280301

Gehäuseseite 320 mm, mit Dichtung



Flanschsteg zum Ersetzen ausgesägter Stege



Außenbefestigungslasche GAB-ES

  • Maße : 25 x 77,1 x 14,1 mm
  • Artikelnummer: 07030001

V2A, Set = 4 Stück



Außenbefestigungslasche zur Montage einzelner Gehäuse oder kleiner Anlagen an ebenen Wandflächen,...



Belüftungsstutzen BST M20/sw

  • Maße : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

schwarz



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...



Belüftungsstutzen BST M20

  • Maße : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grau



Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
