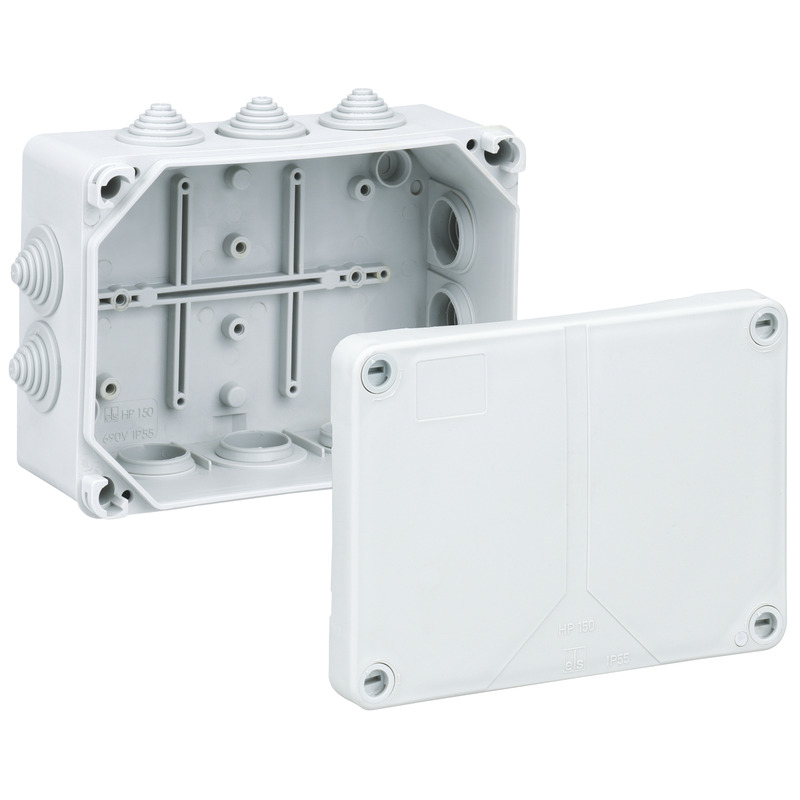

Abzweigdose HP 150-L (32695001) Klassische Spelsberg Abzweigdosen für den Innenbereich

Abzweigdose

HP 150-L

Artikelnummer: 32695001 | Maße: 164 x 119 x 77 mm

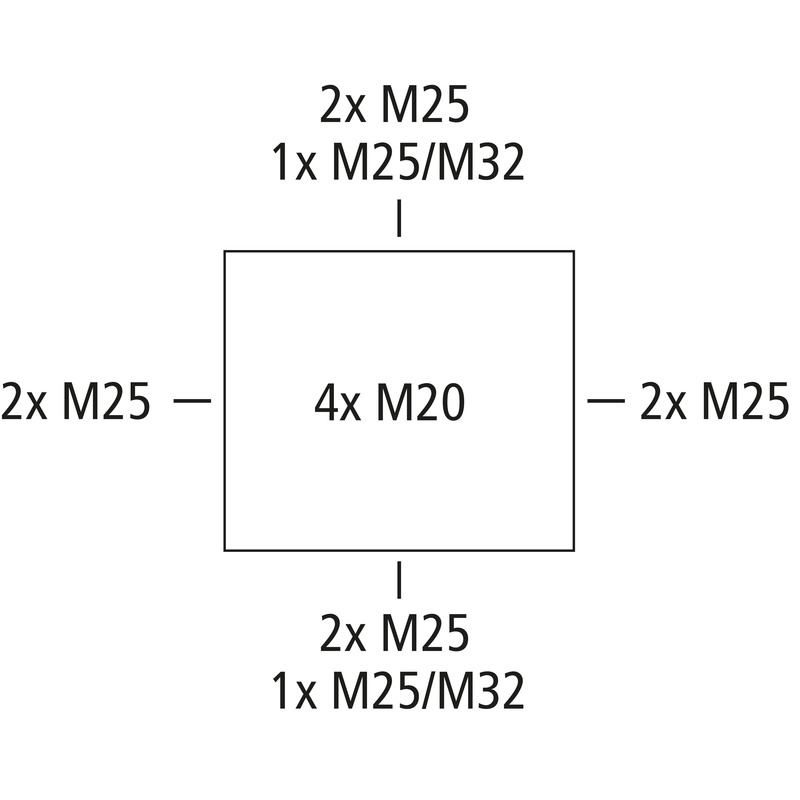

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 10 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M20/M25/M32, Dichtbereich 5 - 21 mm, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, ohne Klemmen

Highlights

Die Abzweigdosen eignen sich besonders für die Installation in feuchten und nassen Umgebungen, in baulichen Anlagen oder in fliegenden Bauten. Die erstklassigen Materialeigenschaften, wie die Schutzart von IP55 und die Schlagfestigkeit von IK07 ermöglichen, in Kombination mit den beigefügten Stufennippeln, eine flexible, schnelle und kontrollierte Installation. Die Montage kann auf Holz oder anderen brennbaren Materialien erfolgen. Dabei rundet die VDE-Zertifizierung das Gesamtkonzept noch ab.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 10 mm²
Schutzklasse II
Schutzart IP55
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 164 mm
Länge 119 mm
Höhe 77 mm
Innenlänge 110 mm
Innenbreite 155 mm
Innenhöhe 70 mm
Gewicht 0.25 kg

Materialeigenschaften

UV-beständig nein
halogenfrei nein

Mechanische Eigenschaften

für Dichtbereich min 5 mm
für Dichtbereich max 21 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902940066
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (550 KB)

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dwg (1 MB)
Maßzeichnung dxf (7 MB)

Zertifikat

VDE Zertifikat DE/EN pdf (606 KB)
UKCA Erklärung EN pdf (48 KB)
CE Erklärung DE/EN/FR pdf (218 KB)
CE Erklärung DE/EN/PL pdf (311 KB)

Zubehör

Normschiene NS 35-106

  • Maße : 35 x 106,0 x 7,5 mm
  • Artikelnummer: 19810601

für TK 1309, TK 1313 und Abox/Abox-i 100, Länge 106 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Normschiene NS 35-144

  • Maße : 35 x 144,0 x 7,5 mm
  • Artikelnummer: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

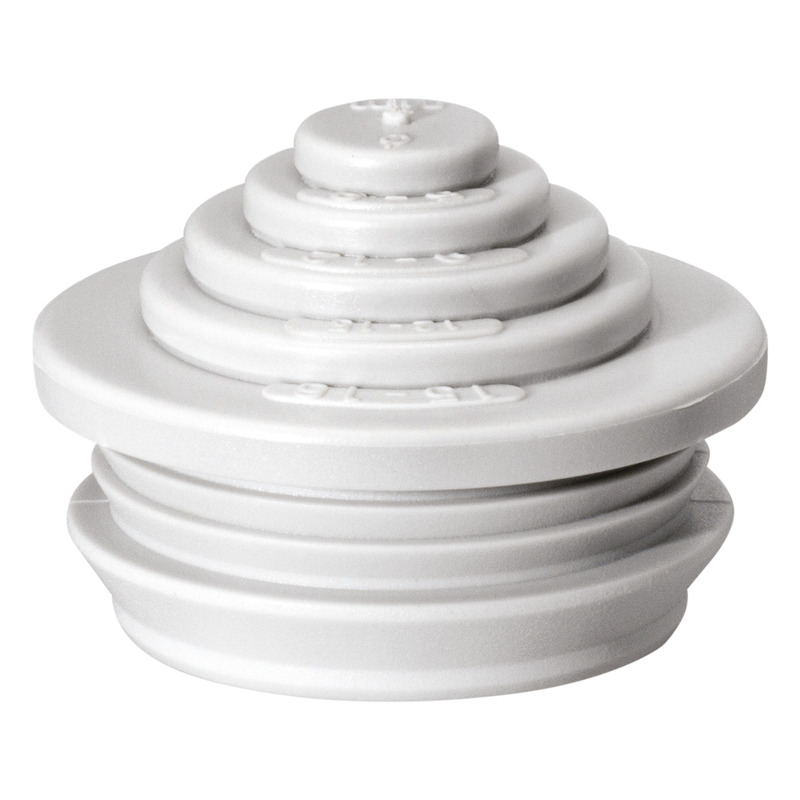

Stufennippel SNI M25

  • Maße : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Dichtbereich 5 - 21 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Das Produkt ist nicht mehr lieferbar!

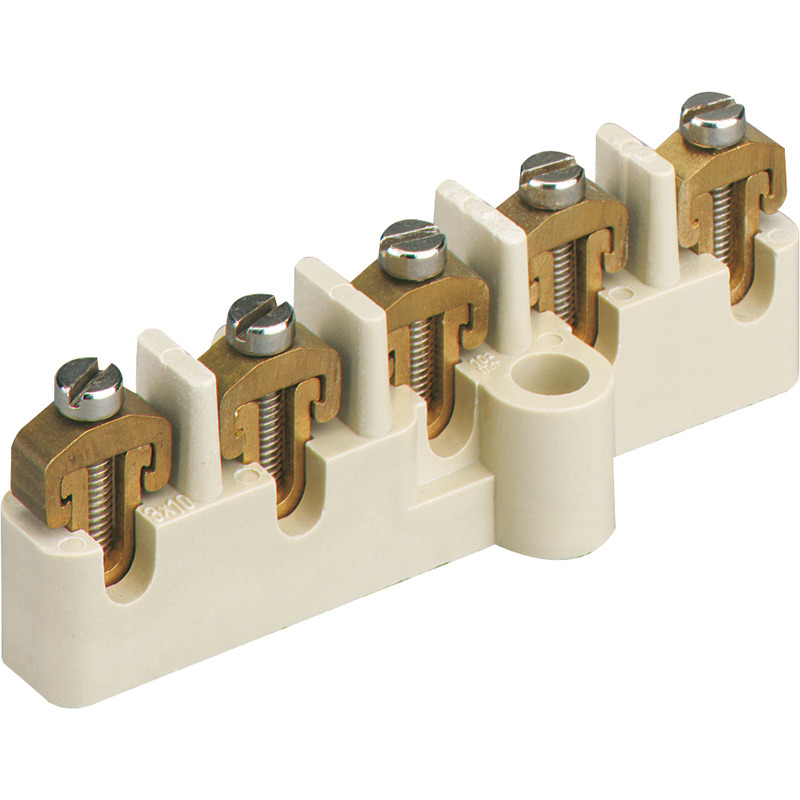

Klemmstein WK 100 KLS-10²

  • Maße : 33 x 96 x 26,5 mm
  • Artikelnummer: 46051001

5x10 mm², für K15, K3-, K4-EK-Kästen



Verbindungsklemme, Ui=400V / 690V



Das Produkt ist nicht mehr lieferbar!

Normschiene NS 35-90

  • Maße : 80 x 88 x 7,5 mm
  • Artikelnummer: 97980001

Normschiene 35 mm zum nachträglichen Einbau in IBTronic-TT H120TT-S2



Normschiene nach DIN EN 60715, 35 x 7,5 mm



neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...
