HP 190-L HP 190-L

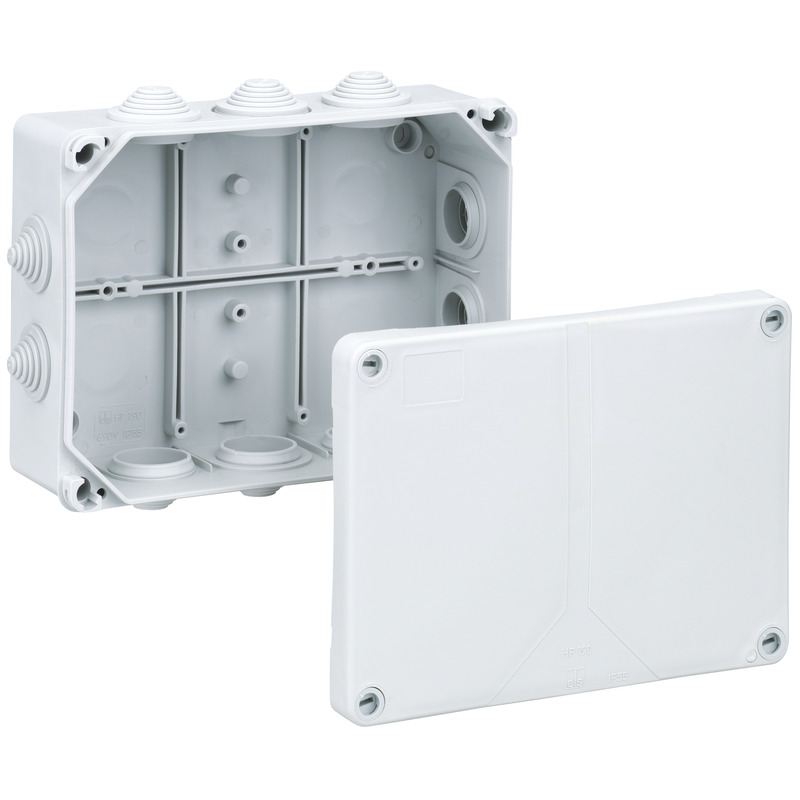

Abzweigdose

HP 190-L

Artikelnummer: 32699001 | Maße: 199 x 149 x 77 mm

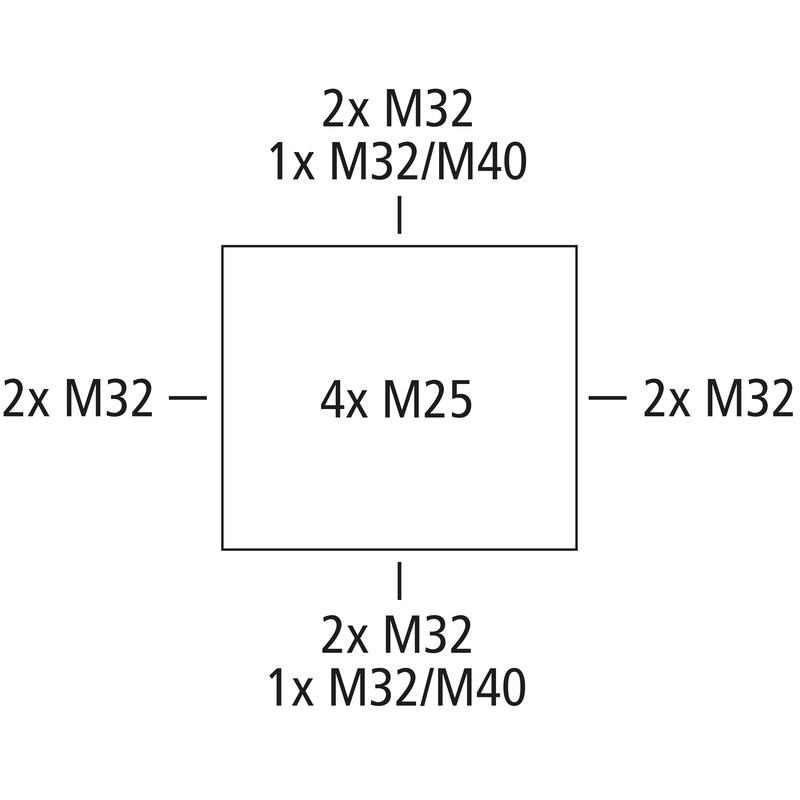

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M25/M32/M40, Dichtbereich 13 - 26,5 mm, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, ohne Klemmen

Highlights

Die Abzweigdosen eignen sich besonders für die Installation in feuchten und nassen Umgebungen, in baulichen Anlagen oder in fliegenden Bauten. Die erstklassigen Materialeigenschaften, wie die Schutzart von IP55 und die Schlagfestigkeit von IK07 ermöglichen, in Kombination mit den beigefügten Stufennippeln, eine flexible, schnelle und kontrollierte Installation. Die Montage kann auf Holz oder anderen brennbaren Materialien erfolgen. Dabei rundet die VDE-Zertifizierung das Gesamtkonzept noch ab.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 16 mm²
Schutzklasse II
Schutzart IP55
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 199 mm
Länge 149 mm
Höhe 77 mm
Innenlänge 140 mm
Innenbreite 190 mm
Innenhöhe 70 mm
Gewicht 0.31 kg

Materialeigenschaften

UV-beständig nein
halogenfrei nein

Mechanische Eigenschaften

für Dichtbereich min 13 mm
für Dichtbereich max 26.5 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902940073
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (550 KB)

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dwg (2 MB)
Maßzeichnung dxf (8 MB)

Zertifikat

UKCA Erklärung EN pdf (48 KB)
CE Erklärung DE/EN/PL pdf (311 KB)
VDE Zertifikat DE/EN pdf (606 KB)
CE Erklärung DE/EN/FR pdf (218 KB)

Zubehör

Kombiset - KS M25

Kombiset KS M25

  • Maße : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Gewindelänge 19 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Kombiset - KS M25-gro

Kombiset KS M25-gro

  • Maße : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Gewindelänge 22 mm



Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...



Merken
Details
Montageplatte - TK MPI-1811

Montageplatte TK MPI-1811

  • Maße : 150 x 90 x 2,5 mm
  • Artikelnummer: 19500601

TK PS / TK PC 1811



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben,...



Merken
Details
Normschiene - NS 35-106

Normschiene NS 35-106

  • Maße : 35 x 106,0 x 7,5 mm
  • Artikelnummer: 19810601

für TK 1309, TK 1313 und Abox/Abox-i 100, Länge 106 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Merken
Details
Normschiene - NS 35-144

Normschiene NS 35-144

  • Maße : 35 x 144,0 x 7,5 mm
  • Artikelnummer: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Merken
Details
Würgestopfen - WST M25/sw

Würgestopfen WST M25/sw

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20302501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, schwarz



Merken
Details
Würgestopfen - WST M25

Würgestopfen WST M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Merken
Details
Würgestopfen - WST M40

Würgestopfen WST M40

  • Maße : 45,8 x 45,8 x 28 mm
  • Artikelnummer: 20344001

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm



Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau



Merken
Details
Gegenmutter - GMU PA M25

Gegenmutter GMU PA M25

  • Maße : 36 x 36 x 6 mm
  • Artikelnummer: 20842501

Gewinde M25x1,5



Gegenmutter für metrische Würgenippel und Kabelverschraubungen, Polyamid



Merken
Details
Gegenmutter - GMU PA M40

Gegenmutter GMU PA M40

  • Maße : 56 x 56 x 7 mm
  • Artikelnummer: 20844001

Gewinde M40x1,5



Gegenmutter für metrische Würgenippel und Kabelverschraubungen, Polyamid



Merken
Details
Würgenippel - WNI M25/sw

Würgenippel WNI M25/sw

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21302501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, schwarz



Merken
Details
Würgenippel - WNI M25

Würgenippel WNI M25

  • Maße : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm



Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau



Merken
Details
Stufennippel - SNI M25

Stufennippel SNI M25

  • Maße : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Dichtbereich 5 - 21 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Merken
Details
Stufennippel - SNI M40

Stufennippel SNI M40

  • Maße : 45 x 45 x 24 mm
  • Artikelnummer: 21644001

Dichtbereich 14 - 54 mm



Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...



Merken
Details
Kabelverschraubung - KVR M25-MGM/sw

Kabelverschraubung KVR M25-MGM/sw

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22702501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Kabelverschraubung - KVR M40-MGM/sw

Kabelverschraubung KVR M40-MGM/sw

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22704001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...



Merken
Details
Kabelverschraubung - KVR M25-MGM

Kabelverschraubung KVR M25-MGM

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M40-MGM

Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...



Merken
Details
Anbaustutzen - AST M25

Anbaustutzen AST M25

  • Maße : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Dichtbereich 9 - 18,5 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Anbaustutzen - AST M40

Anbaustutzen AST M40

  • Maße : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Dichtbereich 17 - 30 mm



Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Anbaustutzen - AST M25/or

Anbaustutzen AST M25/or

  • Artikelnummer: 23062501

Dichtbereich 9 - 18 mm



Anbaustutzen IP 54, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Anbaustutzen - AST M40/or

Anbaustutzen AST M40/or

  • Artikelnummer: 23064001

Dichtbereich 17 - 30 mm



Anbaustutzen IP 54, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Verschlussstopfen - VST M25

Verschlussstopfen VST M25

  • Maße : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Dichtbereich 9 - 16 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Merken
Details
Verschlussstopfen - VST M40

Verschlussstopfen VST M40

  • Maße : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23144001

Dichtbereich 17 - 30 mm



Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Verschlussstopfen - VST M25/or

Verschlussstopfen VST M25/or

  • Maße : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23162501



Verschlussstopfen mit geschlossener Dichtungsmembran. Werden benötigt, wenn DAL 1 / DAL 2...



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Verschlussstopfen - VST M40/or

Verschlussstopfen VST M40/or

  • Maße : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23164001



Verschlussstopfen mit geschlossener Dichtungsmembran. Werden benötigt, wenn DAL 1 / DAL 2...



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Anbaustutzen - DST M40 or

Anbaustutzen DST M40 or

  • Artikelnummer: 23564001

mit zwei Dichtungsmembranen, eine davon geöffnet, orange, für...



Anbaustutzen IP 54, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...



Merken
Details
Kabelverschraubung - KVR M25

Kabelverschraubung KVR M25

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 24742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, ohne Gegenmutter, grau
(*...



Merken
Details
Kabelverschraubung - KVR M40

Kabelverschraubung KVR M40

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 24744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, ohne Gegenmutter, grau
(*...



Merken
Details
Dichtring - ADR M25

Dichtring ADR M25

  • Maße : 30 x 30 x 2,0 mm
  • Artikelnummer: 24902501

natur, Innendurchmesser 25 mm, Aussendurchmesser 30 mm, Dicke 2 mm



Anschlussgewinde-Dichtring für Würgenippel und Kabelverschraubungen mit metrischem Gewinde,...



Merken
Details
Dichtring - ADR M40

Dichtring ADR M40

  • Maße : 45 x 45 x 2,0 mm
  • Artikelnummer: 24904001

natur, Innendurchmesser 40 mm, Aussendurchmesser 45 mm, Dicke 2 mm



Anschlussgewinde-Dichtring für Würgenippel und Kabelverschraubungen mit metrischem Gewinde,...



Merken
Details
Doppelmembranstutzen - DMS M25/sw

Doppelmembranstutzen DMS M25/sw

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26002501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25/w

Doppelmembranstutzen DMS M25/w

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Doppelmembranstutzen - DMS M25

Doppelmembranstutzen DMS M25

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Merken
Details
Rohrstutzen - RST M25

Rohrstutzen RST M25

  • Maße : 36 x 32 x 38 mm
  • Artikelnummer: 28842501

für Rohre mit einem Aussendurchmesser von 25 mm



Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Klemmstein - WK 100 KLS-10²

Klemmstein WK 100 KLS-10²

  • Maße : 33 x 96 x 26,5 mm
  • Artikelnummer: 46051001

5x10 mm², für K15, K3-, K4-EK-Kästen



Verbindungsklemme, Ui=400V / 690V



Merken
Details
Das Produkt ist nicht mehr lieferbar!
Normschiene - NS 35-90

Normschiene NS 35-90

  • Maße : 80 x 88 x 7,5 mm
  • Artikelnummer: 97980001

Normschiene 35 mm zum nachträglichen Einbau in IBTronic-TT H120TT-S2



Normschiene nach DIN EN 60715, 35 x 7,5 mm



Merken
Details
neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ihr direkter Draht zu unseren Experten

Sie haben Fragen zum Produkt und möchten sich beraten lassen?
Hier können Sie uns direkt eine Nachricht hinterlassen, die sich auf das Produkt bezieht.

Nachricht schreiben
Artikel einer Merkliste hinzufügen

Vorhandene Merkliste

Neue Merkliste

Merklisten verwalten
NPS-Popover
